預制泵站自動換氣裝置
基本信息
申請公布號 | CN204475497U | 申請?zhí)?/td> | CN201520129764.0 |
分類號 | E03F5/08(2006.01)I | 分類 | 給水;排水 |
公開(公告)號 | CN204475497U | 公開(公告)日 | 2015-07-15 |
發明名稱 | 預制泵站自動換氣裝置 | ||
發明人 | 毛國文;葉長飛 | 申請人 | |
申請日 | 2015.03.07 | 申請公布日 | 2015-07-15 |
代理機構 | - | 代理人 | - |
地址 | 511483 廣東省廣州市番禺區沙灣鎮古壩東村工業區駿業街1號之六 | ||
摘要 | 一種預制泵站自動換氣裝置,它是吸氣管、換氣風機、風機聯接器依次緊固相連,與通風排氣管對夾吊裝在預制泵站罐體頂部。換氣風機由控制系統自動控制,預制泵站內部的空氣被換氣風機從通風排氣管排出時,外部的新鮮空氣從通風進氣管進入補充,完成自動換氣。 | ||
1.一種預制泵站自動換氣裝置,吸氣管、換氣風機、風機聯接器依次緊固相連,與通風排氣管對夾吊裝在預制泵站罐體頂部;換氣風機單位時間內的啟動次數及單次運行時長由控制系統自動控制,預制泵站內部的空氣被換氣風機從通風排氣管排出時,外部的新鮮空氣從通風進氣管進入補充,完成自動換氣。
2.根據權利要求1所述的預制泵站自動換氣裝置,其特征是:換氣風機由法蘭、圓管外殼、風葉、電機、接線盒、電線固定頭、緊固螺栓、安裝板組成;所述圓管外殼兩端焊接有法蘭,安裝板焊接在圓管外殼內壁弦高位置上,電機通過緊固件螺栓固定在安裝板上面,電源線由接線盒經過電線固定頭引出與電控柜相連,電機輸出軸上安裝風葉。
技術領域
[0001] 本實用新型涉及市政、新農村污水排放領域,尤其涉及預制泵站自動換氣裝置。
背景技術
[0002] 城市化進程、新農村建設快速發展,對環境保護的要求越來越高。城市及新農村中有些區域受條件限制,污水管網不夠完善,需將污水匯集后用泵站等設備進行遠距離、集中式排放。預制泵站是預先制成罐體,然后在罐體內安裝水泵等配套部件,形成整套成品設備安裝在地下污水管網系統中。因其可在工廠進行成品化預制,運輸方便、安裝簡單、設計壽命長等優點,成為城鎮污水排放系統中相當重要的設備。
[0003] 如圖1所示,預制泵站主要由頂蓋102、桶身103、底座108三部分組成罐體。污水從進水管口 113自流入罐體,經截污裝置112將固體物截留,截污裝置可沿導軌111提上后進行清理。污水流到罐體底部,壓力式液位傳感器115發送信號控制水泵107工作,低水位時單泵運行,高水時雙泵運行。經水泵抽吸加壓后的污水沿壓力管106,經出水管口 104排送出去,止回閥105防止污水排放過程中出現回流。預制泵站內部設備需檢修時,從檢修口 109沿爬梯110進入到操作平臺114。泵站內的空氣由通氣管101與大氣保持相通。
[0004] 現有預制泵站沒有換氣功能,長時間的運行過程中,泵站內會集聚二氧化碳、甲烷等有害氣體。當人員需要進入泵站內進行檢修時,須臨時用通風設備進行不間斷地鼓風換氣。這種操作狀況會出現以下問題:
[0005] 1.臨時性地增加通風設備,現場需另外臨時性地搭接供電線路,除使用不便外還增加用電安全隱患;
[0006] 2.泵站內有害氣體超標而又疏于管理時,將對進站檢修人員安全及周邊環境產生危險;
[0007] 3.泵站內聚集的有害氣體中有些是具有腐蝕性的,不及時排出會加速內部設備的生銹老化,縮短產品的使用壽命。
發明內容
[0008] 本實用新型解決其技術問題所采用的技術方案是:在預制泵站的任一通氣管處,增設一自動換氣裝置,使內部空氣可與外部空氣進行循環更換。
附圖說明
[0009] 圖1是預制泵站結構示意圖。

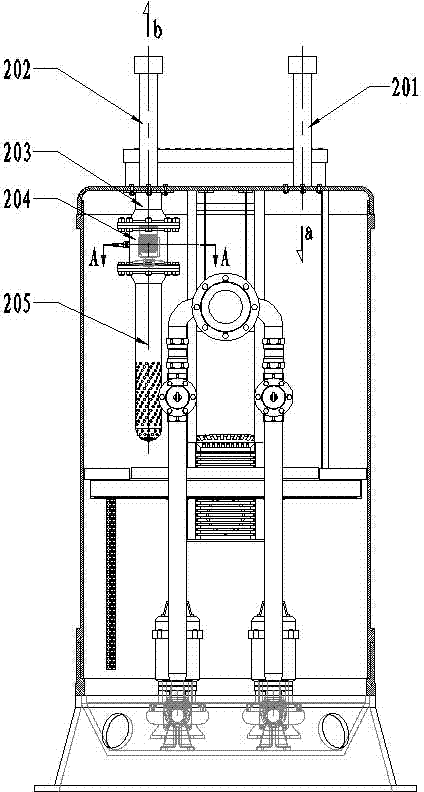

[0010] 圖2是本實用新型預制泵站自動換氣裝置圖。
[0011] 圖3是圖2的A-A放大剖視圖。
[0012] 附圖僅用于示例性說明,不能理解為對本專利的限制;為了更好說明本實施例,附圖某些部件會有省略、放大或縮小,并不代表實際產品的尺寸;對于本領域技術人員來說,附圖中某些公知結構及其說明可能省略是可以理解的。附圖中描述位置關系僅用于示例性說明,不能理解為對本專利的限制,凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等,均應包含在本實用新型權利要求的保護范圍之內。
具體實施方式
[0013] 如圖2所示,吸氣管205、換氣風機204、風機聯接器203依次緊固相連,與通風排氣管202對夾吊裝在預制泵站罐體頂部。換氣風機204單位時間內的啟動次數及單次運行時長由控制系統自動控制。預制泵站內部的空氣被換氣風機204從通風排氣管202排出時,外部的新鮮空氣從通風進氣管201進入補充,完成自動換氣。箭頭a所示為進氣方向,箭頭b所示為排氣方向。
[0014] 如圖3所示,換氣風機由法蘭301、圓管外殼302、風葉303、電機304、接線盒305、電線固定頭306、緊固螺栓307、安裝板308組成。所述圓管外殼302兩端焊接有法蘭301,安裝板308焊接在圓管外殼302內壁弦高位置上。所述電機304通過緊固件螺栓307固定在安裝板308上面,電源線由接線盒305經過電線固定頭306引出與電控柜相連,電機輸出軸上安裝風葉303。
[0015] 有益效果
[0016] 采用本實用新型后,預制泵站內聚集的有害氣體能及時地自動排出,保障人員及設備周邊環境的安全,結構簡單,性能穩定可靠,成本又不會增加多少。
