某縣新建繁育基地總投資為10500萬元，總占地面積約8hm（2120畝），總建筑面積47054m2，項目建成投產后常年存欄母豬6000頭，年出欄約11萬頭仔豬。畜禽養殖廢水具有COD、SS、NH3-N、TP等污染物濃度高且C/N低的特點。養殖廢水處理站作為繁育基地配套工程，按300m3/d處理規模設計。

1、養殖廢水的水量與水質

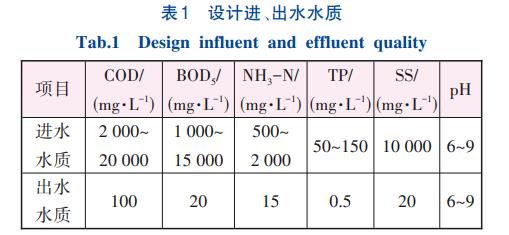

本項目養殖廢水主要為母豬尿液、豬舍沖洗污水、基地生活污水等，其中沖洗水為間歇水源。畜禽廢水的產生與養殖種類、品種、性別、生長期、飼料天氣條件等因素有關，不同方式的清糞工藝對廢水排放影響很大。本項目為尿泡糞方式的養殖場，根據同類型項目母豬產生廢水量約40L/（頭?d），再加上豬舍沖洗及其他未預見廢水量，確定養殖廢水處理規模按300m3/d設計。尾水雖排至農灌渠，但附近400m范圍內有村民，建設單位要求廢水排放執行《污水綜合排放標準》（GB8978―1996）的一級標準，尾水排至西側農灌渠，用于水田作物補水。設計進、出水水質見表1。

2、養殖廢水處理工藝流程

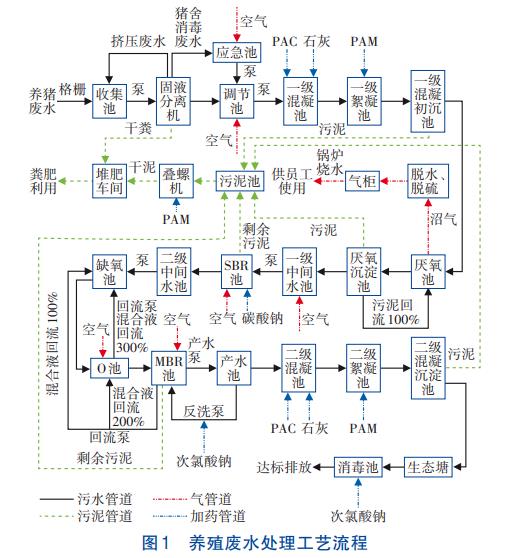

根據養殖廢水水量、水質特點和處理要求，確定本項目主要工藝流程（見圖1）

①預處理。

豬舍產生的廢水通過管網排放到收集池，在管網前端設置人工格柵去除較大雜物。在收集池內設置攪拌機，充分攪拌防止糞渣沉淀，收集池內的廢水通過水泵提升至固液分離機，分離出的糞渣進入堆肥車間，出水在正常情況下進入調節池（當水質出現異常情況如豬舍消毒時，手動控制閥門進入應急池，應急池內的廢水通過泵少量均勻提升至調節池），調節池底設置穿孔曝氣管，養殖廢水在調節池內進行充分曝氣和水質水量調節；分離機擠壓廢水含渣量高，回流至收集池進行再一次固液分離。調節池內的養殖廢水通過污水泵提升至一級混凝、絮凝池。

②厭氧系統。

預處理出水進入一級混凝、絮凝池，向池中投加混凝劑與絮凝劑，使得細小SS絮體形成大顆粒的礬花，達到重力沉淀的目的，既減輕后續生化系統負荷，又有除磷功能。經加藥反應后廢水進入一級混凝初沉池進一步泥水分離，上清液直流進入?yún)捬醭?，在厭氧池?nèi)設置攪拌機使微生物和廢水充分混合，提高微生物的活性，廢水在厭氧池內降解大部分有機物并生成沼氣，厭氧反應將難降解的大分子有機物降解為小分子有機物，以利于后續生化處理。厭氧池出水自流進入?yún)捬醭恋沓兀恋淼膮捬跷勰嗷亓鞯絽捬醭?，固液分離后的上清液自流進入一級中間水池，一級中間水池出水通過泵定時定量送入SBR池。

③SBR+A/O+MBR系統。

污水間歇式進入每個SBR反應池，即經過進水、反應、沉淀、排放和閑置5個工序。反應池每個周期進水2h，邊進水邊曝氣，每個周期8h，一般曝氣2h、靜止1h、曝氣2h、沉淀1.5h、排水1h、閑置0.5h，每天3個周期；SBR為本設計的關鍵工藝，經過SBR處理后廢水中絕大部分有機物已被降解。SBR池出水自流進入二級中間水池，二級中間水池出水通過泵送入缺氧池，在反硝化菌的作用下去除亞硝態氮；缺氧池內設有攪拌裝置，保證池內污泥與廢水充分混合；缺氧池出水進入O池，在O池內進行曝氣，將氨氮轉化為硝態氮；O池設硝化液回流泵，將部分硝化液回流至缺氧池，利用硝化反硝化作用，提高系統脫氮效果，O池內設三相分離器，對混合液進行泥水分離；分離后上清液自流進入內置式MBR，MBR產水進入二級混凝、絮凝池。

④深度處理。

在二級混凝、絮凝池內投加混凝劑、絮凝劑，池內設槳式攪拌機，廢水充分反應后進入二級混凝沉淀池，去除總磷。沉淀池上清液進入人工生態塘，生態塘出水進入消毒池，

在消毒池內投加NaClO進行消毒，去除大腸菌群等致病菌，尾水達標排放。

⑤污泥處理。

廢水處理過程中產生的污泥排入污泥池，通過提升泵將污泥提升到疊螺機進行脫水，干泥進入堆肥車間，與糞渣混合后作為糞肥使用。

⑥沼氣處理與收集。

厭氧池內產生的沼氣，通過管道收集至脫水、脫硫罐完成脫水、脫硫后進入雙膜氣柜。氣柜內沼氣用于鍋爐燒水，供站內員工使用。

3、主要處理構筑物和設備

①收集池（含人工格柵）。

采用全地下式鋼筋混凝土結構，V有效=300m3，1座。池內設人工格柵1臺，SS304材質，柵隙10mm；設電極式液位計，2臺（1用1備）提升泵，通過液位控制器實現提升泵的自動控制；設2臺潛水攪拌機，防止糞渣沉淀。

②固液分離平臺。

設置2臺處理能力為40m3/h的固液分離機，采用振動斜篩式，固液分離機出水流入調節池或應急池，擠壓廢水排至收集池，分離出來的糞渣用于制作肥料外售給專業公司。

③調節池、應急池、一級中間水池。

采用黑膜地下結構形式。調節池1座，V有效=875m3，設有1臺液位計、1套穿孔曝氣管和2臺（1用1備）污水潛水泵，通過液位計來控制提升泵的開啟。應急池1座，V有效=875m3，設有1臺液位計、1套穿孔曝氣管和2臺（1用1備）污水潛水泵，通過液位計來控制提升泵的開啟。一級中間水池1座，V有效=472m3，設有1臺液位計、1套穿孔曝氣管和2臺（1用1備）污水潛水泵，通過液位計來控制提升泵的開啟。

④一級混凝初沉池（含一級混凝池、一級絮凝池、一級混凝初沉池）。

采用全地上式鋼筋混凝土結構。一級混凝池V有效=5.52m3，反應時間為26min，設槳式攪拌機1臺；絮凝池V有效=5.52m3，反應時間為26min，設置槳式攪拌機1臺；一級混凝初沉池有效水深為2.5m，表面負荷為1.0m3/（m2?h）；采用機械排泥，設2臺立式污泥泵，每天排泥一次，每次30min。污泥排至污泥池。

⑤組合池（含厭氧池、厭氧沉淀池、SBR池、A池、O池、MBR池、產水池、二級混凝池、二級絮凝池、二級混凝沉淀池）。

采用半地下式鋼筋混凝土結構。厭氧池V有效=796m3，有效水深為6.5m，水力停留時間為2.65d，設4臺潛水攪拌機，使微生物和廢水充分混合，提高廢水的可生化性。厭氧沉淀池有效水深為3.5m，表面負荷為0.67m3/（m2?h），設有2臺污泥回流泵，污泥一部分回流至厭氧池，實現內部循環，一部分定時排放至污泥池進行處理。SBR池分為4格，每格V有效=310m3，有效水深為6.2m，停留時間為1.03d，每格設1套曝氣裝置，間歇運行，設置排泥泵，定時排泥至污泥池。A池V有效=525.2m3，有效水深為5.2m，停留時間為1.75d，設2臺潛水攪拌機，促進反硝化反應，降解有機物。O池V有效=109.2m3，有效水深為5.2m，停留時間為8.7h，設1套曝氣裝置和三相分離器。MBR池V有效=66.2m3，停留時間為5.3h，內置PVDF膜2套，膜面積1500m2，膜通量為8.3L/（m2?h），產水泵2臺，MBR反洗泵2臺。產水池V有效=14.56m3，有效水深為5.2m，停留時間為1.16h。二級混凝池V有效=4.1m3，有效水深為5.2m，反應時間為20min。二級絮凝池V有效=4.1m3，有效水深為5.2m，反應時間為20min；二級混凝沉淀池表面負荷為0.67m3/（m2?h）；消毒池V有效=9.7m3，有效水深為4.85m，停留時間為46.8min。

⑥二級中間水池。

采用半地下式鋼筋混凝土結構，V有效=46m3，停留時間為3.0h，設浮球液位計，距池底1.0m為低液位，控制提升泵停止。

⑦生態塘。

2座，總?cè)莘e為4020m3，停留時間20d，黑膜結構。一級、二級生態塘內設增氧氣泵2臺，生態浮島8個（每500m2設置1個浮島）。

⑧污泥脫水系統

系統污泥主要產自一級混凝初沉池、厭氧沉淀池、SBR池、MBR池和二級混凝沉淀池。這些污泥定期排至污泥池，V有效=350m3，采用黑膜地下結構形式，設有1臺液位計和2臺（1用1備）污泥潛水泵，通過液位計來控制泵的開啟，污泥被提升至疊螺機進行脫水處理。設置1臺處理能力為120kg/h的疊螺脫水機，不銹鋼SS304材質，并向污泥中添加適量的絮凝劑以提高固液分離效果，配藥罐和加藥罐V有效=2.00m3，陽離子PAM配制濃度為0.25%，投加量為300L/h，污泥脫水產生的清液回到調節池重新處理，污泥含水率約為80%，分離出來的污泥與糞渣混合，用于制作肥料，銷售給專業公司。

⑨沼氣凈化及儲存系統

設置沼氣凈化及儲存設施1套，包括壓力控制系統、儲存裝置、脫水脫硫凈化系統和冷凝器。儲氣柜V有效=100m3，氣柜內沼氣用于鍋爐燒水，供站內員工使用。

⑩臭氣系統

臭氣來源主要為調節池、應急池、中間水池和厭氧池。配套臭氣收集輸送系統，通過引風機將臭氣送至臭氣處理系統，噴淋塔規格?1200mm×3500mm，引風機風量5000m3/h，全壓1.5kPa。

4、工程應用效果及運行成本分析

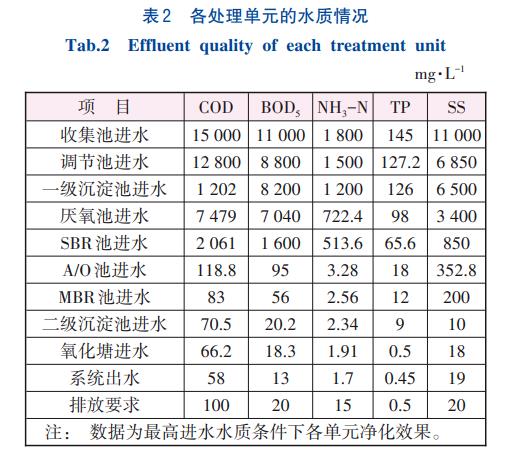

該養殖廢水處理站自2021年6月正式投產運行以來，處理水量為200~250m3/d，出水pH維持在6.5~8.5，出水水質優于設計要求。各處理單元的水質情況如表2所示。

該工程投產半年以來，平均處理水量約250m3/d，運行成本主要包括人工費、電費、藥劑費、污泥處置費、設備維修與折舊費。

①人工費：廢水處理站定員3人，工資按5000元（/月?人）計，人工費為2.0元/m3；

②電費：耗電量為1325.98kW?h，電價為0.6元（/kW?h），平均電費為3.18元/m3；

③藥劑費：藥劑包括次氯酸鈉、碳酸鈉、陰離子PAM、PAC、陽離子PAM等，平均藥劑費為5.1元/m3；

④污泥處置費：干污泥和干糞混合后堆肥發酵作為糞肥外售，無污泥處置費用；

⑤設備維修與折舊費：由于本項目運行僅半年，暫未產生該費用。綜上，總運行費用為10.28元/m3。

5、結論和建議

①采用“預處理+一級混凝沉淀+厭氧系統+SBR+A/O+MBR+二級混凝沉淀+生態塘+消毒”工藝處理繁育基地養殖廢水，出水水質優于《污水綜合排放標準》（GB8978―1996）的一級標準。

②原設計采用人工格柵，實際運行過程中母豬場原水中雜物較多，清理工作量較大，建議設計采用機械格柵+人工格柵組合形式。

③養殖廢水含固率較高，實際進水SS高于設計水質，導致收集池選用的攪拌機功率不夠，建議設計收集池的攪拌功率≥25W/m3；調節池采用黑膜形式，沒有設置攪拌裝置，建議設計采用鋼筋混凝土形式，并設置攪拌機。

④應急池和污泥池共用1臺風機，現場風量很難控制，建議單獨設計曝氣風機。

⑤運行過程中發現TP容易超標，一級混凝初沉池表面水力負荷為1.0m3/（m2?h），現場處理效果不佳，建議表面水力負荷按0.5m3/（m2?h）設計。

⑥固液分離機與堆肥車間分開設置，需要二次轉動，不利于運營，建議固液分離機直接設在堆肥車間。（來源：湖南子宏生態科技股份有限公司，湖南易凈環保科技有限公司）
