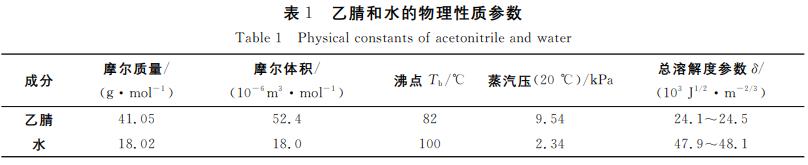

某化工產品生產過程中要排放高鹽、高濃度的乙腈工業(yè)廢水，其毒性大，是難降解的有機化工廢水。乙腈是一種揮發(fā)性的有機化合物，毒性大，能與水混溶，在體內代謝可成為有毒的氰化物。乙腈是一種常用的化學溶劑，在制藥、化工產品的生產中廣泛應用。乙腈及水的物理化學性質見表１。

高鹽廢水中的乙腈處理難度大，迫切需要高效的新技術。近年來，生物處理、電解、化學氧化等都應用于低濃度乙腈廢水的處理。但是，這些技術有些需要添加新的試劑，處理費用高，難以實現(xiàn)乙腈的回收利用。

滲透汽化（Ｐｅｒｖａｐｏｒａｔｉｏｎ，ＰＶ）是用于液體混合物分離的一種新型膜技術，是目前膜分離領域的研究熱點之一。滲透汽化的分離原理是，具有致密皮層的滲透汽化膜將料液和滲透物分離，料液側（膜上游側或膜前側）維持常壓，滲透物側（膜下游或膜后側）則通過抽真空的方式維持低壓。料液中各組分擴散通過膜，并在膜后側汽化為滲透物蒸汽。一方面能濃縮有機物，凈化水體；另一方面，系統(tǒng)封閉運行，沒有揮發(fā)性有機物的排放。因此，該技術越來越受到重視。

滲透汽化技術已用于多種揮發(fā)性有機物廢水的處理。如苯乙烯、丙酮、丁醇、甲苯、三氯乙烯、乙醇等。但是，在高鹽化工廢水中乙腈的滲透汽化處理回收未見報道。

１、實驗部分

１.１ 實驗廢水水質

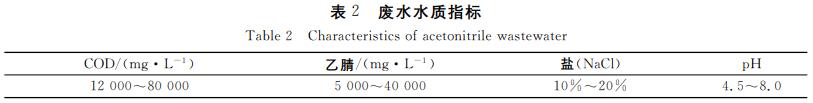

采用實際廢水進行實驗，生產廢水的指標見表２。

１.２ 實驗材料和儀器

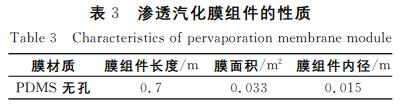

ＰＤＭＳ滲透汽化膜，膜面積為３０３ｃｍ２；貯液瓶，６００～１５００ｍＬ；乙腈，分析純，循環(huán)泵，ＢＴ００－６００Ｍ，ＡＵＹ１２０分析天平，氣相色譜儀；

１.３ 實驗裝置和方法

滲透汽化的工藝流程如圖１所示。

實驗方法：量取體積為Ｖ的廢水置于貯液瓶中，啟動蠕動泵，開始循環(huán)料液，使料液的溫度和濃度趨于均勻，料液經膜組件返回貯液瓶。取水樣，測定料液的乙腈濃度。將滲透液收集管用電子天平稱重后，裝入冷阱中，再安裝到管路上，連接真空管路。當料液的溫度恒定后，開啟真空泵，打開真空泵閥門，觀察系統(tǒng)的真空情況；待真空管路的壓力達到預定值時，裝上液氮冷卻裝置，開始進行滲透汽化實驗，讀取開始時間，料液溫度、滲透側壓力等數(shù)據(jù)。達到預定的實驗時間ｔ后，關掉真空泵，立即取下冷凝管，塞好塞子，放在室溫條件下，待產品融化后，稱重。結束后分析截留液側乙腈濃度和透過液的濃度。

滲透汽化膜的性能通常由分離因子（α）和滲透通量（Ｊｉ）來表征：

式中，α為分離因子；ｘｏ與ｙｏ分別為截留液和透過液中乙腈的質量分數(shù)；ｘｗ、ｙｗ分別為截留液和透過液中水的質量分數(shù)；Ｊｉ為ｉ組分的滲透通量，ｇ／（ｍ２?ｈ）；ｍｉ為一定時間內的透過液質量，ｇ；Ａｍ為膜面積；ｔ為取樣時間。

總傳質系數(shù)可由式（３）計算：

式中，Ｋｏｖ為總傳質系數(shù)，ｍ／ｓ；Ｃ０、Ｃ分別為初始及ｔ時刻料液濃度，ｍｇ／Ｌ；Ｖ為料液的體積，ｍ３；Ａ為膜面積，ｍ２。

１.４ 分析方法

滲透液和截留液中的乙腈濃度采用頂空氣相色譜法測定分析。

２、結果與討論

使用不同濃度的乙腈廢水，研究了料液的濃度、溫度等因素對膜性能的影響。

２.１ 料液濃度的影響

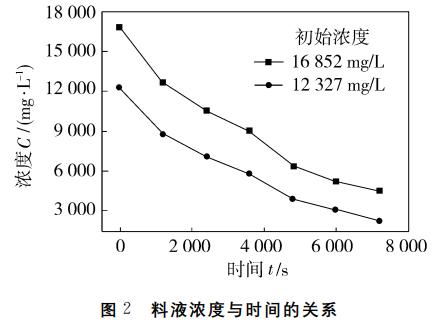

在溫度為４０℃的條件下，使用不同乙腈濃度的液體進行滲透汽化實驗，初始的料液濃度為２９４５～３６０６６ｍｇ／Ｌ。由圖２的實驗結果可以看出，料液中乙腈的濃度隨時間而下降。

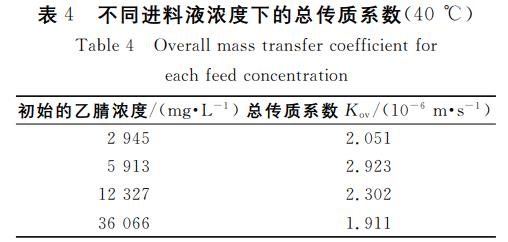

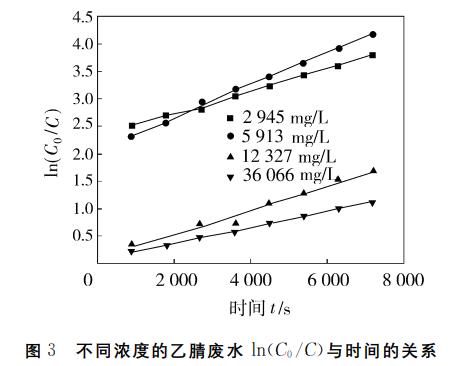

圖３顯示了乙腈質量濃度在２９４５～３６０６６ｍｇ／Ｌ變動的條件下，ｌｎ（Ｃ０／Ｃ）～ｔ的關系，結果表明直線線性相關系數(shù)較高，Ｒ２＞０。９７。由圖中斜率可計算得到總傳質系數(shù)Ｋｏｖ的值，結果見表４。Ｋｏｖ和廢水中的乙腈濃度之間沒有明顯的關系。

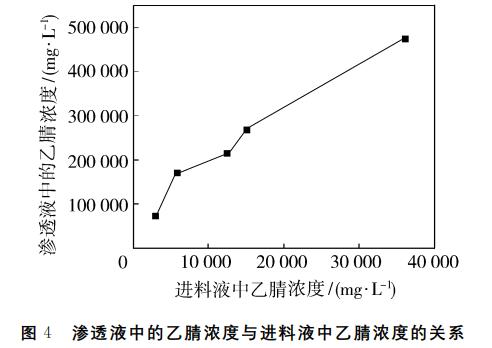

圖４為滲透液中的乙腈濃度隨料液乙腈濃度的變系關系。由圖４可知，在相同的實驗條件下，進料液中的乙腈濃度越高，滲透液中的乙腈濃度也越高。滲透液中的乙腈濃度可達到進料乙腈濃度的１２倍以上，廢水中的乙腈質量濃度為１２３２７ｍｇ／Ｌ時，滲透液中的乙腈質量濃度為２０００００ｍｇ／Ｌ以上；廢水中乙腈質量濃度３６０６６ｍｇ／Ｌ時，滲透液乙腈質量濃度達到４６００００ｍｇ／Ｌ以上。

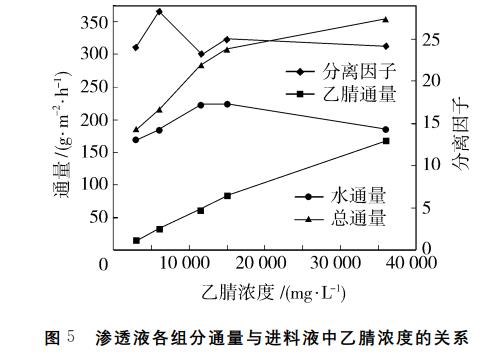

圖５是滲透液中的乙腈通量、水通量和總通量與進料液中乙腈濃度的關系?？偼亢鸵译嫱慷茧S乙腈濃度的增加而增加。因廢水中的乙腈濃度增加，廢水透過膜的推動力增加。但水通量的變化趨勢與此不同，顯示先上升而后下降。由圖５中可以看出，進料液初始乙腈濃度增加，透過膜的水通量開始隨著乙腈濃度的增加而增加，當濃度高于１５０００ｍｇ／Ｌ，水通量隨著乙腈濃度增加而下降。因水分子間的氫鍵引起的團聚作用，會降低擴散性和滲透性能。

圖５還顯示了乙腈濃度對分離因子的影響。分離因子隨乙腈濃度的增加變化不大。分離因子約為２４，說明膜對乙腈的滲透汽化分離性能較好。

２.２ 料液溫度的影響

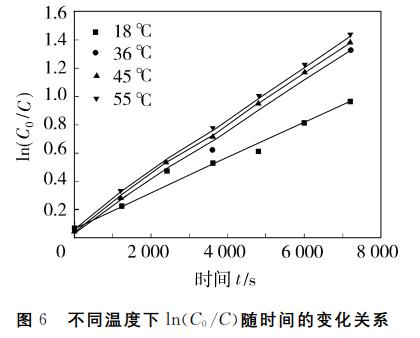

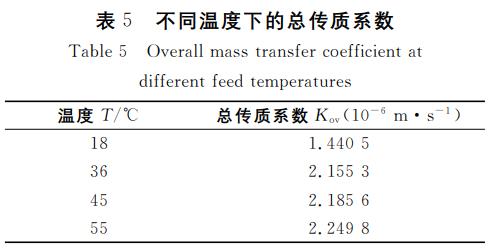

對于濃度為１６８５２ｍｇ／Ｌ的廢水，改變溫度為１８～５５℃，廢水中乙腈濃度隨時間的變化趨勢見圖６。ｌｎ（Ｃ／Ｃ０）隨時間呈現(xiàn)線性變化，斜率隨著溫度升高而增大，總傳質系數(shù)隨溫度升高而增大。

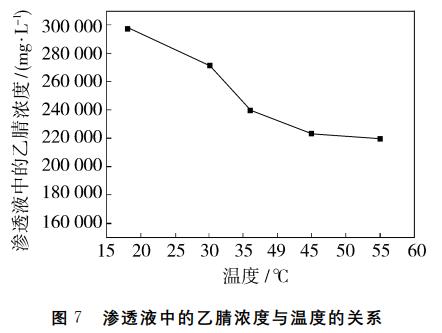

滲透液中的乙腈濃度與溫度的關系見圖７。滲透液中的乙腈濃度隨著溫度的升高而下降。由于溫度升高，水蒸汽透過量大幅度提高，導致乙腈濃度下降。溫度由１８℃升高到５５℃，乙腈質量濃度由３０００００ｍｇ／Ｌ降到２２００００ｍｇ／Ｌ。

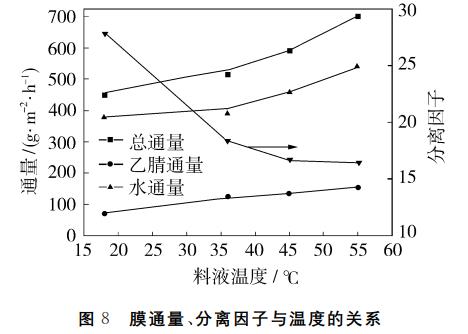

圖８顯示了滲濾通量和料液溫度的關系。由圖８可知，總滲透通量隨著料液溫度的增加呈現(xiàn)指數(shù)形式的增長，乙腈的滲透通量和水的滲透通量也呈現(xiàn)相同的趨勢。乙腈的分離因子與溫度的關系見圖８。溫度升高，聚合物鏈間的熱運動尺度和頻率加劇，膜聚合物的自由體積增大，為分子擴散提供了更大的空間，但是，自由體積增大會導致分離性能的下降。因此，隨著溫度的升高，總的滲透通量升高，乙腈的分離因子下降。

２.３ 鹽濃度對滲透汽化效果的影響

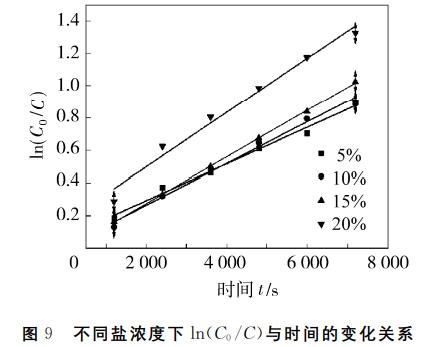

控制廢水的料液溫度為４０℃，改變廢水中的無機鹽濃度為５％～２０％（質量分數(shù)），滲透汽化效果與鹽濃度的關系見圖９。

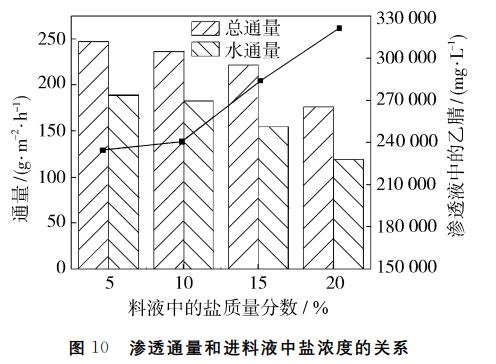

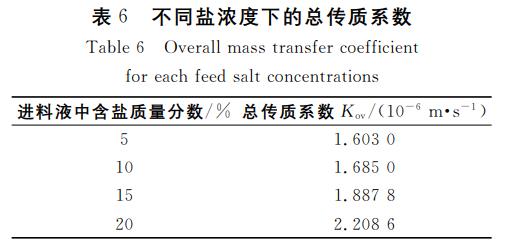

廢水中鹽濃度對滲透汽化有重要的影響。如表６所示，隨著鹽濃度增加，乙腈的總傳質系數(shù)增加。鹽的存在增加了料液的黏度和密度，導致傳質速率減慢。如圖１０所示，總通量和水通量隨鹽含量增高而下降，滲透液中乙腈濃度隨鹽含量增加而升高。因此，分離因子增加。與文獻結果類似，鹽濃度增加導致水通量的下降和分離因子的增加。

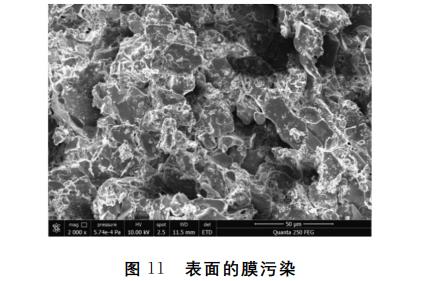

廢水的含鹽質量分數(shù)為２０％的時，滲透液中的乙腈質量濃度可達到３０００００ｍｇ／Ｌ以上。廢水的含鹽質量分數(shù)為２０％，可作為較佳的工藝條件。此外，鹽可能會在膜表面結晶造成膜污染，如圖１１所示。

３、結論

通過采用滲透汽化法分離高鹽乙腈廢水的研究，發(fā)現(xiàn)ＰＤＭＳ滲透汽化膜能回收化工廢水中的乙腈；滲透通量可達到３５３ｇ／（ｍ２?ｈ）以上，分離因子大于２０。在一定溫度下，隨廢水中的乙腈濃度增加，滲透汽化的總通量增加，乙腈通量也線性增加。對于初始濃度為３６０６０ｍｇ／Ｌ的廢水，收集得到的滲透液中乙腈質量濃度可高達４７００００ｍｇ／Ｌ以上。溫度升高能提高滲透汽化的通量，但滲透液中乙腈的濃度和分離因子均呈現(xiàn)下降的趨勢。廢水中的含鹽量提高，可以提高分離因子和滲透液中乙腈的濃度。溫度４０℃，含鹽質量分數(shù)２０％為較佳的滲透汽化工藝條件。滲透汽化工藝為該廢水的處理和資源化展現(xiàn)了良好的前景，后續(xù)的研究還應關注工藝運行的穩(wěn)定性和膜污染問題。（來源：污染控制與資源化研究國家重點實驗室，太倉中化環(huán)?；び邢薰荆?/span>
