焦化廢水是煤在高溫干餾、煤氣凈化以及化工產品精制過程中產生的廢水，其主要污染物為氨氮、氰化物、硫化物、苯系物、酚類、雜環和多環化合物等。我國目前有1300多家焦化企業，主流生化處理工藝多為不同形式的A/O法，而廢水經生化處理后很難實現達標排放，故有效的深度處理技術是焦化廢水處理及回用的關鍵。

　　臭氧氧化作為目前應用最廣泛的一種高級氧化技術，其產生的羥基自由基(?OH)可以將部分有機污染物徹底氧化為CO2，H2O，同時還可以將部分長鏈、難降解物質氧化破碎為短鏈小分子，提高可生化性。因此，臭氧氧化工藝往往與生化工藝相結合，目前應用較廣泛的是“臭氧+曝氣生物濾池(O3+BAF)”工藝，而膜生物反應器(MBR)相對BAF擁有更好的生化處理機能和固液分離效果，用MBR代替BAF組成的“O3+MBR”工藝應用于焦化廢水的研究和工程實例少見報道。

　　遼寧省某焦化廠廢水處理工程采用“AAO+混凝”二級處理工藝，出水未能達標排放，擬進行提標改造作為循環水回用。本文采用中試“O3+MBR”組合工藝對該廢水處理工程混凝出水進行處理，以滿足反滲透系統的進水要求，分別對臭氧投加方式、臭氧氧化時間進行優化，以優化后的臭氧氧化出水為MBR系統進水，考察了MBR系統不同停留時間的處理效果并進行優化，擬為該廢水處理工程的提標改造提供最佳技術支持和參數。

　　1、試驗部分

　　1.1 材料、試劑和儀器

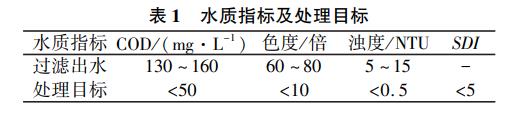

　　實驗用水為該焦化廠經“AAO+混凝”處理后的廢水，主要水質指標及處理目標如表1所示。由表1可知，要達到反滲透系統的進水要求，需要對COD、色度和濁度進行有效的去除，同時要求SDI值<5。

　　臭氧發生器規格為80g/h，試驗時保持氣體流量和臭氧濃度基本不變。一體式MBR膜組件產水量為5~10t/d，采用PVDF平板膜，膜孔徑≤0.1μm，單片膜面積0.4m2，共50片，出水泵通過時間繼電器控制，產水8min，停止2min，運行過程中無需沖洗，2個月進行一次維護性清洗。膜跨膜壓差(TMP)通過真空表來檢測。MBR膜組件底部設有曝氣裝置，可提供微生物新陳代謝所需的氧氣，同時能產生紊動以沖刷膜表面，污泥接種該焦化廠好氧池污泥，污泥質量濃度維持在7000~12000mg/L。

　　1.2 試驗方法

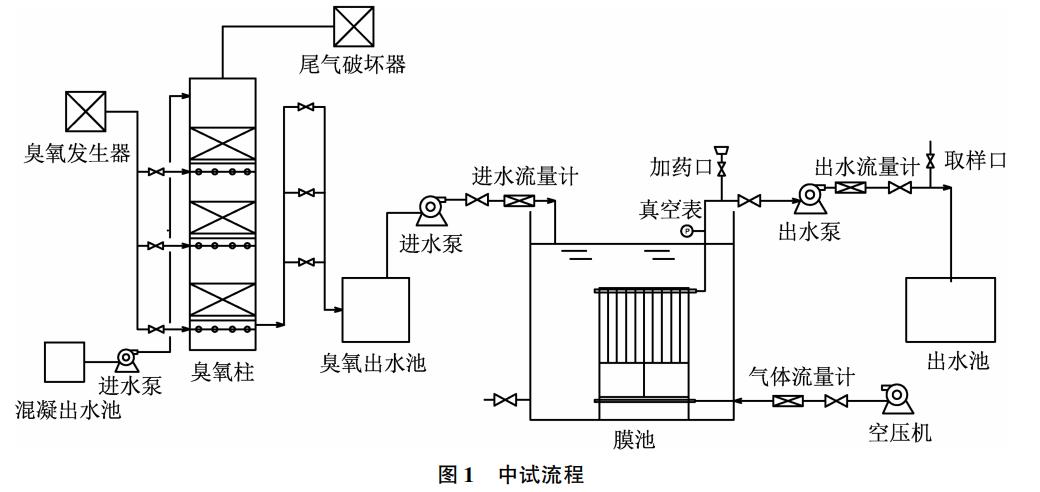

　　O3+MBR中試流程如圖1所示。混凝出水池廢水經泵打入臭氧柱，臭氧柱分3段裝填催化劑，臭氧發生器產生的臭氧氣體可從上、中、下3段(分別為第1、第2、第3段)進入臭氧柱，出水進入臭氧出水池，經泵送入MBR池，池內安裝一體式MBR膜組件，通過出水泵的抽吸作用產水，產水進入MBR出水池。

　　在臭氧氣體總流量、臭氧濃度一定，廢水停留時間30min的條件下，通過調整臭氧進氣閥來控制臭氧氣體按一定比例進行單段、2段和3段投加，確定臭氧最佳投加方式和比例。在最佳投加方式和比例的條件下，通過調整進水流量來改變廢水臭氧氧化時間，考察不同臭氧氧化時間的處理效果，確定最佳臭氧氧化時間。以最佳臭氧氧化時間處理的出水作為MBR系統進水，考擦不同MBR系統停留時間的處理效果，確定MBR系統最佳停留時間。

　　1.3 分析方法

　　試驗中COD分析采用快速消解分光光度法，BOD分析采用稀釋與接種法，色度分析采用稀釋倍數法，濁度分析采用分光光度法，具體檢測方法均參照《水和廢水監測分析方法》(第4版)。

　　SDI值檢測方法如下：在直徑47mm的0.45μm微孔濾膜上連續加入一定壓力(0.21MPa)的被檢測水，記錄濾得500mL水所需的時間Ti(s)和15min后再次濾得500mL水所需的時間Tf(s)，按下式求得SDI值：。

　　2、試驗結果與討論

　　2.1 臭氧投加方式對處理效果的影響

　　2.1.1 對色度去除率的影響

　　袁蓉芳等的研究表明，多點布?xì)饪捎行Т龠M臭氧傳質，并對水中有機物具有良好的處理效果，但當布?xì)恻c個數多于3個時，臭氧傳質效率無明顯提升，并且易造成出水ρ(O3)過高，不利于后續工藝運行。黃年龍等[5]的研究表明，采用2點布?xì)鈺r，第1段臭氧投加量一般為投加總量的50%~80%，采用3點布?xì)鈺r，第1、第2、第3段臭氧投加量分別為總量的80%~40%，10%~30%和10%~30%。因此，本試驗選取的臭氧投加方式為單段、2段(1∶1，2∶1)、3段(1∶1∶1，4∶2∶1，6∶3∶1)6種方式。

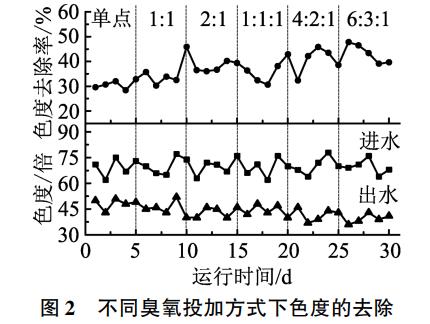

　　不同臭氧投加方式下色度的去除效果如圖2所示。試驗過程中進水色度在60~80倍變化，廢水在臭氧柱內停留時間均為30min，出水色度為36~52倍，單段、2段(1∶1，2∶1)、3段(2∶1∶1，4∶2∶1，6∶3∶1)6種投加方式下的色度平均脫除率分別為30.75%，35.80%，37.82%，36.23%，40.63%，43.39%?？梢姡?dāng)投加方式及比例為3段(6∶3∶1)時，色度去除率最高。

　　2.1.2 對COD去除率的影響

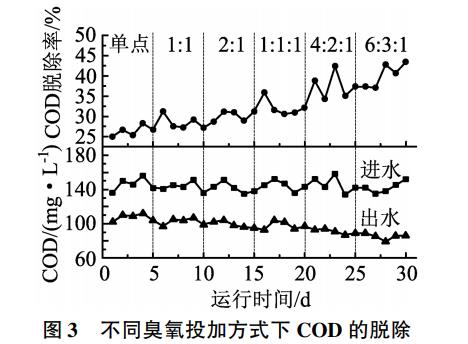

　　不同臭氧投加方式下COD的去除效果如圖3所示。6種臭氧投加方式下COD平均脫除率分別為26.39%，28.48%，30.17%，32.22%，37.58%，40.25%。由于臭氧在臭氧柱內上升的過程中，臭氧氣泡粒徑逐漸變大，傳質效果變差，同時臭氧半衰期短，當采用單段和2段投加時，第1、第2段投加的臭氧未被充分利用而逸出或分解，導致臭氧利用率偏低。同時，在臭氧柱中隨著水流方向，廢水中有機物含量逐漸降低，所需臭氧量逐漸降低。實驗結果表明，COD脫除率從高到低排序為3段投加>2段投加>單段投加，當臭氧投加比例為6∶3∶1時，對COD的脫除率最高。綜合考慮色度和COD去除效果，最佳投加方式及比例為3段(6∶3∶1)。

　　2.2 臭氧氧化時間對處理效果的影響

　　2.2.1 對色度去除率的影響

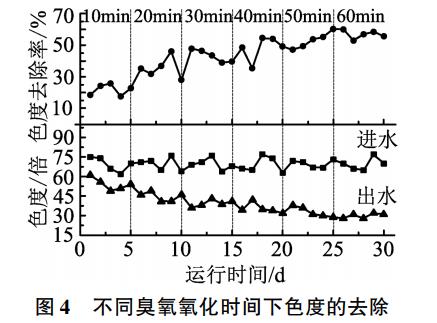

　　從圖中可以看出不同臭氧氧化時間對色度的去除效果如圖4所示。臭氧氧化時間為10，20，30，40，50，60min時平均色度脫除率分別為21.90%，35.92%，43.39%，48.70%，53.14%，56.90%，平均去除率隨著停留時間的增加而提高，其中當臭氧氧化時間小于20min時，色度去除率隨著臭氧氧化時間的增加提高較快。這是因為廢水的顏色一般由于發色基團的存在所致，臭氧能夠在較短的時間內將發色基團的不飽和鍵打斷生成無色的小分子有機物，而不需要將有機物完全礦化。

　　2.2.2 對COD去除率的影響

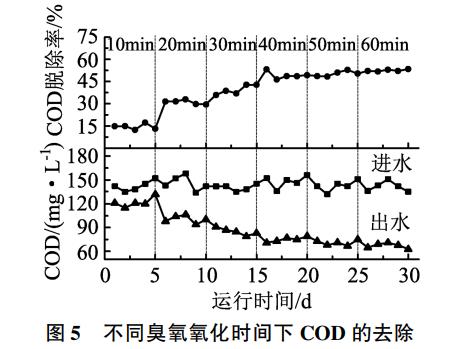

　　不同臭氧氧化時間對COD去除效果的影響如圖5所示。從圖中可以看出，臭氧氧化時間分別為10，20，30，40，50，60min時，平均COD脫除率分別為14.47%，31.14%，39.46%，49.32%，50.28%，52.48%，平均去除率隨著氧化時間的增加而提高，當氧化時間大于40min后，COD去除率增加緩慢，這是由于廢水中含有一些難以被臭氧礦化的有機物，增加氧化時間并不能使這些有機物完全礦化，臭氧利用率低，同時未分解的臭氧進入后續MBR系統，不利于微生物的生長。

　　2.2.3 對BOD/COD比值的影響

　　臭氧氧化可使芳香化合物或含有不飽和有機物的不飽和鍵斷裂，生成一些易于生物降解的小分子化合物，但減少總有機物含量的速度較慢。一定程度的臭氧氧化可提高廢水可生化性，但進一步延長臭氧氧化時間，易生物降解有機物易被氧化，BOD/COD比值出現下降趨勢?；诖耍刂坪侠淼某粞跹趸潭?，既能利用臭氧氧化提高廢水的可生化性，又能節省臭氧用量，降低處理成本。

　　不同臭氧氧化時間對BOD/COD比值的影響如圖6所示。從圖中可以看出，廢水可生化性隨著臭氧氧化時間的增加先提高后降低，當臭氧氧化時間為40min時，廢水可生化性最好，BOD/COD比值為0.31。綜合考慮色度、COD的去除效果以及廢水可生化性，確定最佳臭氧氧化時間為40min。

　　2.3 MBR系統停留時間對處理效果的影響

　　焦化廢水生化出水中含有多環芳烴、長鏈烷烴、雜環化合物、鄰苯二甲酸酯類等難降解物質。臭氧能將這些難降解物質氧化，但難以完全礦化，會生成一些低分子有機酸類易生物降解的有機物，這些小分子物質可被細菌利用合成自身物質。因此將臭氧氧化與MBR系統結合，MBR系統中活性污泥上吸附的微生物可以更好地利用這些易降解有機物，實現有機物的去除，同時膜分離能維持系統較高的污泥濃度，實現較長的泥齡，使分離難降解有機物的菌種得以繁殖富集。另外，膜組件的高效截留作用也可以進一步地去除有機物，提高COD的去除率。

　　以臭氧氧化40min的出水作為MBR進水，MBR系統停留時間對出水色度和COD的影響如圖7所示，進水色度在30~40倍，COD質量濃度在65~80mg/L，水質波動較小，不同停留時間的出水色度均小于10倍，不同停留時間的出水COD質量濃度平均值分別為51.4，45.2，45.8，44.8mg/L?？梢姡Ａ魰r間為2h的出水COD質量濃度高于50mg/L，停留時間為4h，6h，8h的出水COD質量濃度相差較小，均低于50mg/L。因此，確定停留時間4h為MBR系統最佳停留時間。

　　2.4 最佳條件下O3-MBR的運行效果

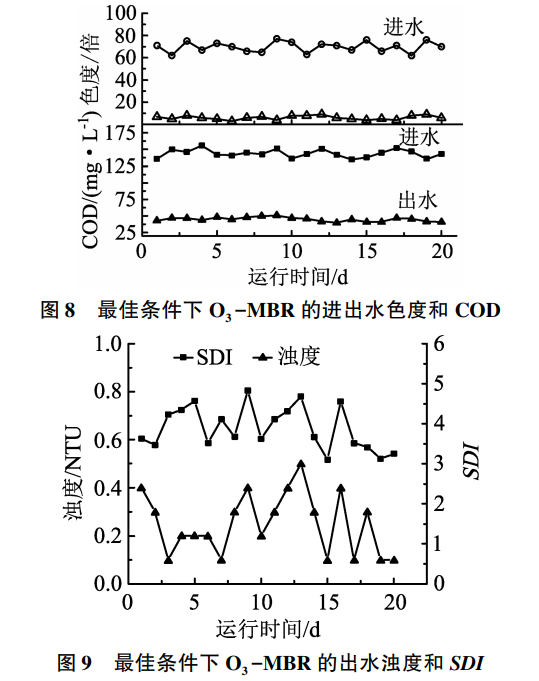

　　在臭氧氧化和MBR系統的最佳運行條件下進出水色度和COD質量濃度如圖8所示，進水色度在60~80倍，COD質量濃度在130~160mg/L，出水色度低于10倍，COD質量濃度除少數幾天波動，基本維持在50mg/L以下。試驗過程中對出水濁度和SDI值進行監測，出水濁度和SDI值如圖9所示。出水濁度維持在0.5NTU以下，SDI在3~5之間，濁度和SDI值反映了水中膠體和懸浮物含量，MBR膜孔徑較小(≤0.1μm)，對膠體和懸浮物的去除主要依靠過濾作用，在MBR系統運行初期主要依靠膜孔對膠體和懸浮物進行截留，即膜的篩濾作用，隨著運行時間的增長，膜上逐漸形成凝膠層，此時去除作用主要依靠這層凝膠層，同時凝膠層對小分子物質的截留也具有不可替代的作用，膜面形成的沉積層協同膜的截留作用，提高了對濁度、COD的去除率，降低了出水SDI值。綜上，MBR系統出水色度、COD、濁度和SDI值等指標穩定達到反滲透的進水要求。

　　3、結論

　　(1)臭氧最佳投加方式為3段投加，投加比例為6∶3∶1，色度和COD去除率分別為43.39%和40.25%。最佳臭氧氧化時間為40min，此時色度和COD去除率分別為48.70%和49.32%，廢水可生化性最好，BOD/COD比值為0.31。

　　(2)MBR最佳停留時間為4h，此時出水色度小于10倍，COD質量濃度平均值為45.2mg/L。

　　(3)在臭氧氧化和MBR最佳處理條件下，出水色度、COD、濁度和SDI值分別穩定在10倍、50mg/L、0.5NTU和5以下，達到反滲透系統進水的要求。(來源：北京賽科康侖環保科技有限公司，鞍山盛盟煤氣化有限公司)
