為了保證煤化工廢水近零排放，需增設深度處理工藝單元。催化臭氧氧化是一種高級氧化技術及有效的深度處理技術，不產生二次污染，同時，活性炭?jī)r(jià)格低廉，催化臭氧氧化降解有機物效果較好。因此，本文探討了粉末活性炭-陶瓷膜臭氧深度處理煤化工廢水。

　　1、試驗裝置與方法

　　1.1 試驗材料

　　1)試驗用水來源及水質指標。

　　煤化工企業排放廢水總體表現為高COD、高鹽分、高污染、有毒有害物質多、可生化降解性較差，一般的預處理和生化處理難以盡可能地降低污染，實現零排放，故需增設深度處理工藝單元。本試驗以某煤氣化工業廢水經生化處理后的二沉池出水為處理對象，對其進行深度處理。原水主要水質指標見表1。

　　2)木質商售活性炭。

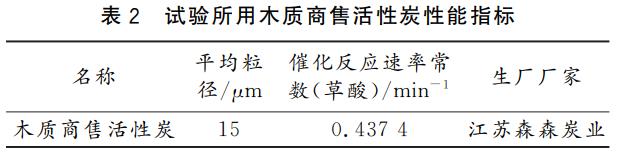

　　為了滿足反應器運行時的需求，本試驗采用木質商售活性炭，生廠廠家及性能指標如表2所示。

　　1.2 試驗儀器及裝置

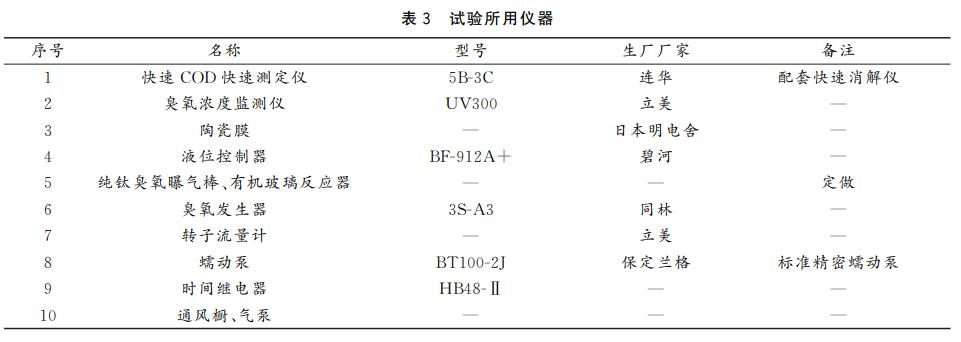

　　1)試驗使用的儀器如表3所示。

　　2)試驗裝置及步驟。

　　催化臭氧氧化實際廢水燒杯間歇性攪拌試驗：在燒瓶中放入1L初始廢水，活性炭投加量為2g?L-1，臭氧由純氧經臭氧發生器產生，將所得氧氣/臭氧混合氣連續通入燒瓶中，投加量200mg?L-1，使用磁力攪拌器進行攪拌，攪拌速度為600r?min-1，反應時間為30min，在室溫(25±3)℃下通風櫥中進行。

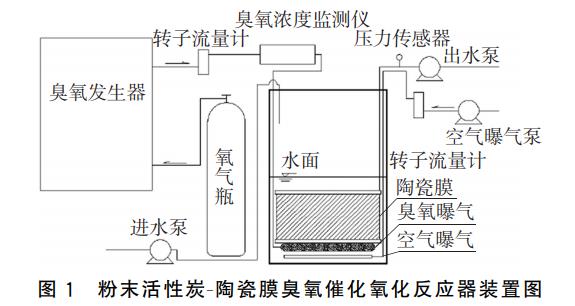

　　構建一套粉末活性炭-陶瓷膜臭氧催化氧化反應器，利用該反應器進行連續流的試驗。其中，陶瓷膜組件下方設置臭氧及空氣曝氣管，這種設置的目的是向反應器通入臭氧的同時，利用空氣氣泡的剪切作用，減緩膜污染。設置空氣曝氣管，利用空氣氣泡的剪切作用，減緩膜污染。粉末活性炭-陶瓷膜臭氧催化氧化反應器裝置如圖1所示。

　　1.3 分析項目與方法

　　本試驗分析項目與測試方法具體如下：

　　1)實際廢水中的有機物表征采用氣相色譜-質譜聯用(GC-MS)儀器。

　　2)跨膜壓差測定使用壓力傳感器監測計算。

　　3)臭氧投加量，臭氧利用率。

　　4)膜通量。

　　5)COD測定方法采用快速消解分光光度法(HJ/T399-2007)測定，取樣時間點為2.5、5、10、20、30min，過濾后測COD值。

　　2、運行參數探究

　　2.1 燒杯間歇試驗優選臭氧投加量

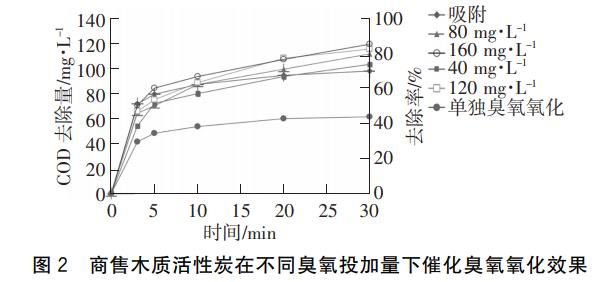

　　首先，在含有1L廢水燒杯中進行單獨臭氧氧化(曝氣質量濃度60mg?L-1，30min)及單獨活性炭吸附試驗。結果顯示，COD降解率分別為37%及58%。其次，在5個燒杯中分別放入1L廢水樣品，進行粉末活性炭-臭氧氧化混合間歇性試驗，粉末活性炭(PAC)投加量均為2g?L-1，臭氧投加量分別為0、40、80、120、160mg?L-1。結果顯示，COD降解率分別為61%、67%、70%及73%。由此可見，單獨臭氧氧化及單獨活性炭吸附降解目標廢水效果較差，PAC投加量為2g?L-1，臭氧投加量為120mg?L-1時，COD降解率較高。商售木質活性炭在不同臭氧投加量下催化臭氧氧化效果如圖2所示。

　　2.2 反應器運行通量的確定

　　臭氧投加量確定為120mg?L-1，膜面積S=0.04m2，設計流量2L?h-1，平均流量1.62L?h-1，水力停留時間HRT=1h，待反應器運行穩定后通過改變泵速調節通量。根據經濟性確定，40MLH以下通量經濟性不佳，超過80MLH，長期工作會導致膜機械破壞，最終確認50MLH為合適的膜通量，此時，跨膜壓差為13.5kPa。

　　3、反應器處理效果

　　3.1 反應器處理效果

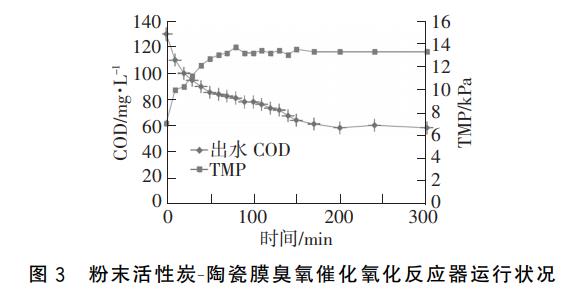

　　根據確定的運行參數，在臭氧曝氣量0.3L?min-1，即，臭氧投加量120mg?L-1，膜通量50MLH，COD為181.8mg?L-1進水情況下，進行粉末活性炭-陶瓷膜臭氧催化氧化反應器運行小試。先用廢水充滿反應器，再開始臭氧曝氣和空氣輔助曝氣，測定出水COD，記錄跨膜壓差。出水COD和跨膜壓差見圖3。

　　由圖3可知，在0min~100min內，隨著反應時間的推進，TMP逐漸升高，出水COD逐漸降低，且變化較快。分析原因可能是，反應初期，陶瓷膜膜污表面凝膠層迅速生成，同時，由于凝膠層的生成，膜過濾效果慢慢變好，出水COD下降。在100min~200min內，隨著反應時間的推進，TMP略有升高，出水COD值略微降低，且變化較慢。分析原因可能是，膜表面凝膠層生成與脫落達到平衡，跨膜壓差趨于穩定，且進水COD與反應器內催化臭氧氧化分解水中有機物達到平衡。同時，由粉末活性炭-陶瓷膜臭氧催化氧化反應器運行狀況可知，出水COD<60mg?L-1，符合煤化工廢水排放標準中直接排放的限值(80mg?L-1)。

　　3.2 催化臭氧氧化對跨膜壓差的控制效果

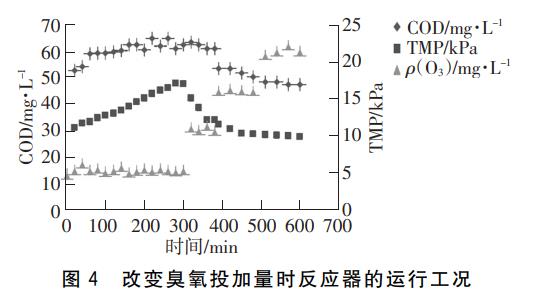

　　為了考察臭氧對膜污染的影響以及臭氧利用率與跨膜壓差關系，在連續運行反應器時采用了5、10、15、20mg?L-14種臭氧曝氣濃度。結果顯示，隨著臭氧投加量的增大，出水COD和跨膜壓差均略有下降，如圖4所示。同時，計算得出的臭氧利用率與跨膜壓差關系，如圖5所示。

　　由圖4、圖5可以看出，臭氧投加量越大，臭氧利用率越低，TMP越低。據推測，出現這種情況的原因可能是，增大臭氧投加量，反應器中臭氧量增多，在一定濃度下催化氧化廢水效果更明顯，導致污水COD降低，膜內外濃度差變小，過濾壓力減小，同時，可能產生過量的羥基自由基，氧化分解了凝膠層中的有機物，使其厚度降低，進而導致TMP降低。

　　4、結論

　　通過本次試驗，得到如下結論：

　　1)粉末活性炭陶瓷膜臭氧深度處理煤化工廢水的最佳運行參數：活性炭投加量2.0g?L-1，水力停留時間1h，臭氧投加量120mg?L-1，膜通量50LMH。

　　2)進水COD為180mg?L-1時，出水COD為58mg?L-1，符合煤化工廢水排放標準中直接排放的限值(80mg?L-1)。

　　3)在連續運行試驗后進行了改變臭氧濃度的試驗，發現臭氧濃度與跨膜壓差負相關，增大臭氧濃度能降低跨膜壓差，產生類似膜清洗的效果。(來源：山西晉新科源環?？萍加邢薰?
