一、概述

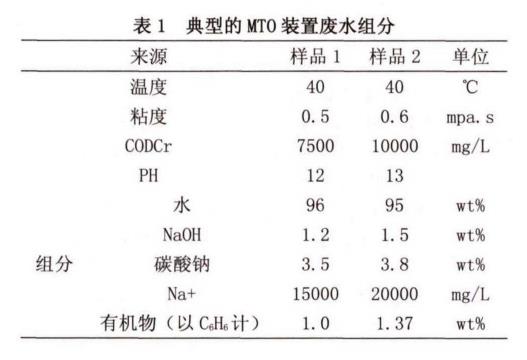

　　隨著國內煤制烯烴項目的快速發展，其生產裝置產生廢水的環保處理和能源的合理利用問題已被業內普遍關注。尋求合理、有效地處理廢水方法已成為煤制烯烴產業發展的瓶頸。MTO裝置廢水成分復雜，具有低熱值、強腐蝕和高含鹽等特點；而且，MTO裝置廢水中COD較高，含有微量大分子有機物及鈉鹽，采用常規生化處理方法，對微生物菌種的要求較高，焚燒法相比常規生化處理方法，具有一次性投資較少、占地面積小、廢水處理徹底等優點。典型的MTO裝置廢水組分如表1所示：

　　二、浸沒式焚燒工藝流程

　　浸沒式焚燒具體工藝流程主要包括廢水焚燒、煙氣急冷、煙氣除塵三個工段，具體分述如下：

　　2.1 廢水焚燒

　　從MTO裝置產生的廢水經工藝管道輸送至焚燒單元界區后，進入廢水儲罐中存儲，廢水儲罐設計可存儲7天的廢水。通過廢水進料泵及相關管路送至焚燒爐上的廢水噴槍，廢水噴槍采用介質霧化型噴嘴，霧化介質為工廠空氣。廢水噴槍為四根，均布在焚燒爐錐段，廢水以霧滴的形式均勻進入爐膛。由于廢水中有機物濃度較低，含水量大，熱值較低，焚燒處理時需輔助燃料，該裝置采用天然氣作為輔助燃料。點火升溫和烘爐階段也采用天然氣。通過天然氣與空氣配比，焚燒爐內溫度維持在1000~1100℃，該溫度通過增減燃料和助燃空氣可實現比例調節。廢水在焚燒爐內進行高溫焚燒，焚燒后產生的煙氣組分中除含有可直接排放的：N2、O2、CO2、H2O以外，還有固態和熔融態的Na2CO3。

　　2.2 煙氣急冷

　　從焚燒爐出來的高溫?zé)煔?1100°C)經垂直的急冷罐下降管直接進入急冷罐中，與高溫?zé)煔饨佑|后發生劇烈的傳熱傳質過程，煙氣中的Na2CO3被急冷液溶解，急冷液中的部分水分被蒸發至煙氣中。當兩相達到平衡時，平衡溫度為92°C左右。急冷液吸收Na2CO3后形成Na2CO3溶液，通過急冷罐上的溢流口溢流至水封罐，從水封罐進一步溢流至鹽水緩沖罐，最后通過鹽水輸送泵輸出界區，輸出壓力為0.25MPa.G，輸出量恒定在2500kg/h左右，從而保證輸出鹽水的濃度在5%左右。急冷罐的補水通過文丘里除塵器的回水來控制。急冷罐設有NaOH溶液入口，目的是在開車時通過加入堿液使急冷液的pH>7，從而起到保護急冷罐的目的。

　　2.3 煙氣除塵

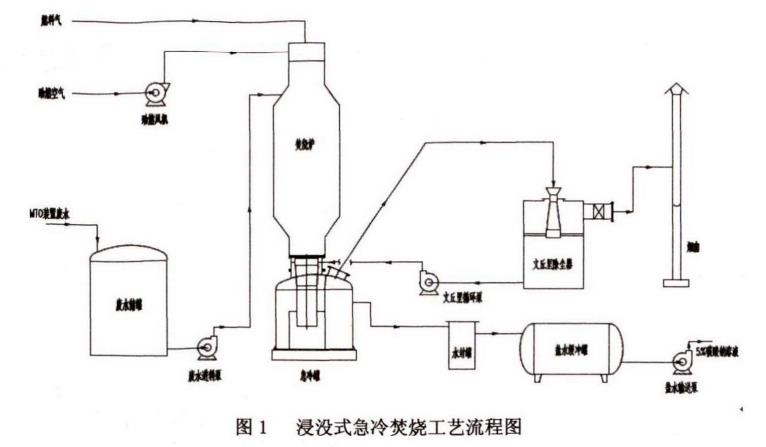

　　從急冷罐出來的煙氣除不凝氣以外，還含有大量水汽和微量Na2CO3顆粒。該煙氣進入文丘里除塵器進行洗滌除塵，從而使煙氣滿足國家標準排放。文丘里除塵器的噴淋液初始為工業水，通過文丘里循環泵循環使用。文丘里的補水通過新鮮水補充，噴淋液通過文丘里循環泵打出，補充回急冷罐，輸出量恒定在8000kg/h左右，從而保證急冷罐的溢流量。在文丘里除塵器煙氣出口設有除沫器，將煙氣中夾帶的水分進一步分離，之后煙氣經過煙囪排入大氣。整個煙氣流程為正壓，系統壓力靠助燃風機建立。浸沒式焚燒具體工藝流程如圖1所示。

　　三、核心設備特點

　　3.1 燃燒器

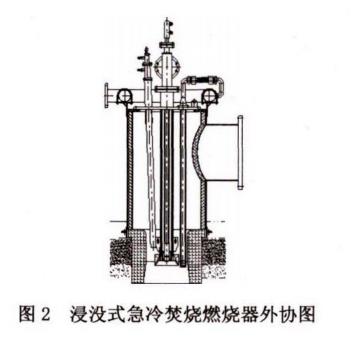

　　燃燒器是焚燒系統的核心部件，該燃燒器由殼體、配風器組件、燃料氣槍組件、點火裝置等部分組成。點火裝置由高能點火棒和點火用燃料氣槍組成，利用二級點火，即先引燃點火裝置的燃料氣，再點燃主燃?xì)鈽尅?shí)踐證明，該點火方式具有非常?的安全可靠性。本點火裝置配有點火空氣、點火燃?xì)饧包c(diǎn)火棒，可根據需要反復多次點火，亦可作長明燈使用。燃燒器設有觀火孔及火焰監測器，用于觀測火焰。采用兩個火焰監測器，可以有效防止儀表的誤報。燃燒器布置在焚燒爐的頂部，其外形如圖2所示。

　　3.2 焚燒爐

　　焚燒爐是焚燒處理系統的最關鍵設備，有害物質能否在焚燒爐內實現充分的氧化、分解，取決于焚燒爐的設計水平。幾個主要問題分述如下：

　　a、MTO廢水噴槍布置：廢水噴槍為四根，均布在焚燒爐錐段上部，廢水經介質霧化后以霧滴的形式均勻進入爐膛。廢水在焚燒爐內經過高溫焚燒后，煙氣組分中除可直接排放的N2、O2、CO2、H2O以外，還有熔融態的Na2CO3顆粒。

　　b、焚燒溫度：MTO廢水中含有C6及以上大分子，焚燒溫度選擇1100℃，使c6完全氧化分解。廢水噴入后，保證焚燒爐出口溫度在950°C以上。

　　c、在正常廢水處理量工況下我們?nèi)⊥Ａ魰r(shí)間為2.2秒，可以保證焚燒爐內廢水能充分的氧化分解。

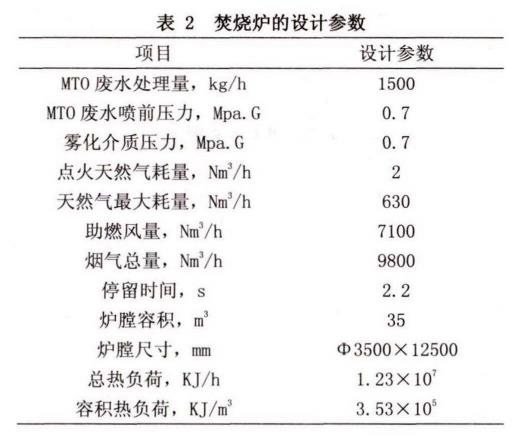

　　焚燒爐的設計參數如表2所示。

　　3.3 急冷罐

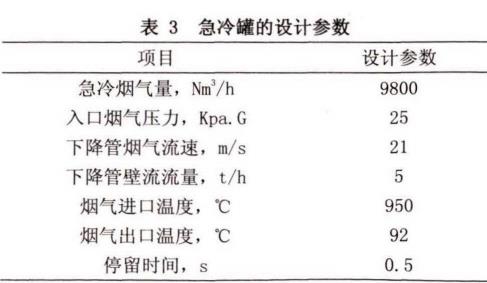

　　急冷罐的主要目的是將來自焚燒爐的煙氣急速冷卻，進而使煙氣中熔融鹽顆粒溶于水形成無機鹽水。來自焚燒爐的煙氣溫度約950°C，經垂直的急冷罐下降管直接進入急冷罐中，與高溫?zé)煔饨佑|后發生劇烈的傳熱傳質過程，煙氣中的Na2CO3被急冷液溶解，急冷液中的水分蒸發至煙氣中。當兩相達到平衡時，平衡溫度為92°C左右。急冷液吸收Na2CO3后形成Na2CO3溶液。急冷罐的設計參數如表3所示。

　　3.4 文丘里除塵器

　　文丘里除塵器是一種高效濕式洗滌器，在捕集被污染氣體中的細小粉塵以及吸收氣態污染物方面具有獨特的優越性。其工作過程可分為霧化、凝聚和脫水三個環節，前兩個環節在文丘里管內進行，后一個環節在脫水器內完成。

　　四、工業化應用分析

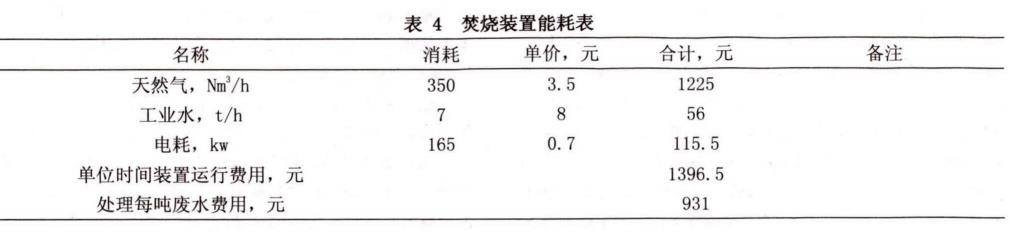

　　4.1 運行費用根據國內某MTO裝置廢水焚燒工業化應用的運行情況，評價浸沒式焚燒裝置單位時間內的平均能耗見表4。

　　通過表4可以得出，在不考慮裝置一次性投資及折舊費用，處理1噸甲基丙烯酸廢水的運行費用僅需要931元，該費用遠遠低于生化處理等其他處理方法

　　4.2 環保監測

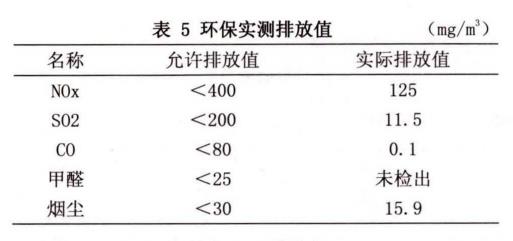

　　2015年12月對該MTO廢水焚燒工業化應用裝置的煙氣進行了環保監測，環保實測排放值見表5

　　通過表5，我們可以看出，浸沒式焚燒后煙氣，通過文丘里除塵后，其排放指標達到了GB18484征求意見稿《危險廢物焚燒污染控制標準》的允許排放要求。

　　五、結語

　　(1)采用浸沒式焚燒技術處理MTO廢水，可將廢水中有毒有害物質和烴類物質絕大部分分解為無害物質。

　　(2)將焚燒技術與浸沒式急冷系統有效結合，可為企業節約投資、降低運營成本，具有顯著的經濟效益和社會效益。

　　(3)該技術的成功應用，標志著我國MTO廢水環保處理取得新的突破。（來源：北京航化節能環保技術有限公司）
