污水處理技術按照處理程度可以劃分為3級，第1級主要去除污水中呈懸浮狀態的固體污染物，多采用物理處理法，生物化學需氧量(BOD)―般可去除30%左右。第2級主要去除呈膠體和溶解狀態的BOD、化學需氧量(COD)等物質，去除率在90%以上。第3級處理主要采用生物脫氮除磷法、混凝沉淀法、離子交換、電滲分析法等去除有機物及氮、磷等無機物。

　　一、項目建設背景

　　目前，河北新啟元能源技術開發股份有限公司全廠地下水用水量約為230m3/h，為節約用水，計劃引入地表水。公司可回收利用的地表水主要為污水產水和三法凈水產水，但是這兩部分水電導率偏高，無法直接回用。為此公司新建1套300m3/h的地表水預處理系統與超濾系統、1套60m3/h的污水回用超濾與反滲透系統。

　　二、工藝流程

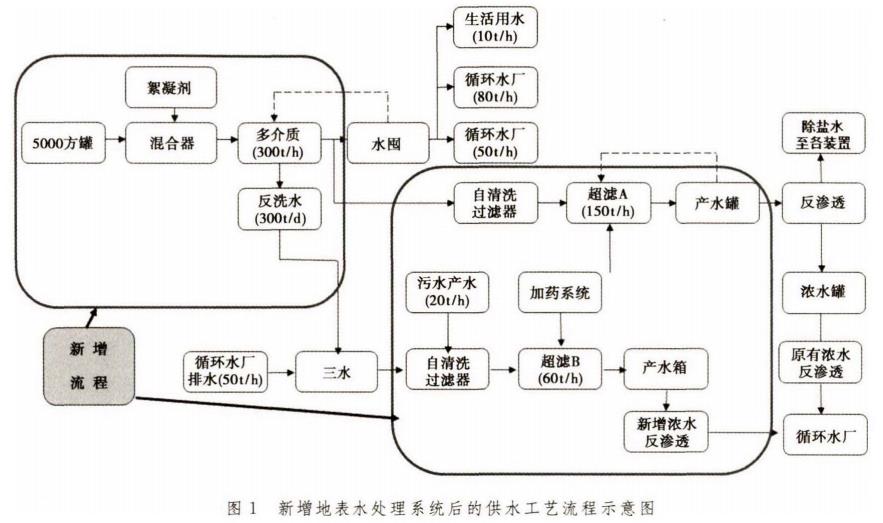

　　新增地表水處理系統后的供水工藝流程示意圖見圖1

　　2.1 工藝方案說明

　　2.1.1 預處理部分

　　(1)主工藝流程：原水來水→5000m3罐→原水泵→混合器→多介質過濾器。

　　(2)地表水來水首先進入現有的5000m3罐，然后通過原水泵輸送至混合器與絮凝劑混合后到多介質過濾器，多介質設計通過量300m3/h，共設置8臺(直徑93200mm)，每臺流量40m3/h.濾速8m/h，其中6臺利舊現有的，2臺新增，利舊的過濾器需要將DN80的反洗管線改造為DN200，并且將原有的使用時間較長的濾料以及活性炭全部更換為新的多介質濾料。當過濾器進出水壓差大于1kg/cm2時，則需要過濾器進行反洗，單臺過濾器反洗水量為200m3/h，反洗水進三水集水罐。每臺過濾器設置流量計，以便于對單臺流量進行監控。

　　2.1.2 多介質原理及處理水質

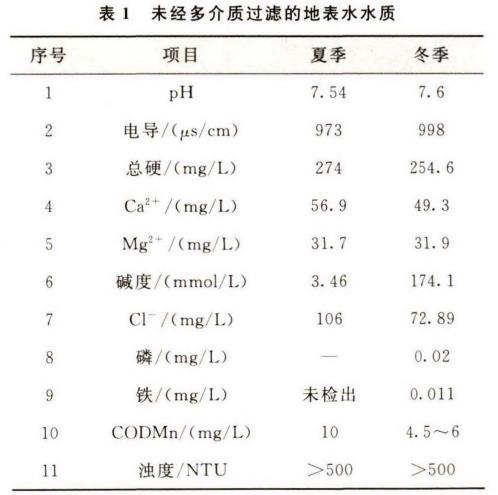

　　多介質過濾是具有孔隙的物料層截留水中雜質從而使水得到澄清的工藝過程。過濾不僅可以去除水中細小懸浮顆粒雜質，而且細菌病毒及有機物也會隨濁度降低而被去除。未經多介質過濾的地表水水質見表1。多介質過濾的地表水水質可達到濁度<20NTU。

　　2.1.3 超濾部分A

　　超濾部分A以地表水為進水，處理系統的能力為150m3/h。

　　(1)工藝流程

　　多介質過濾器→自清洗過濾器→超濾裝置→超濾水箱→反滲透給水泵→反滲透系統。

　　(2)自清洗過濾器

　　本項目采用或使用自清洗過濾器設置一臺，流量150m3/h，水由進水口進入過濾器，首先經過粗濾芯組件濾掉較大顆粒的雜質，然后到達細濾網，通過細濾網濾除細小顆粒的雜質后，清水由出水口排出。其作用是過濾掉多介質過濾器中偶爾漏過來的大顆粒物質，從而保護后續的超濾系統。

　　(3)超濾系統A(地表水處理系統)

　　本項目設置地表水處理系統超濾設施2套.單套流量75m3/h，產水率99%，產水進入超濾水箱(新增)，通過反滲透給水泵(新增)供到現有的反滲透裝置。

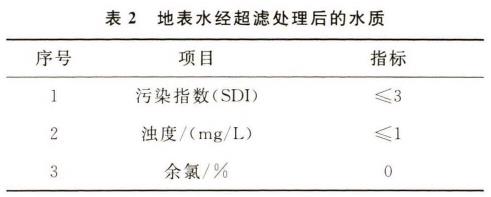

　　超濾是以壓力為推動力的膜分離技術之一。以大分子與小分子分離為目的，膜孔徑在20?1000A。在超濾過程中，水溶液在壓力推動下，流經膜表面，小于膜孔的溶劑(水)及小分子溶質透水膜，成為凈化液(濾清液)，比膜孔大的溶質及溶質集團被截留，隨水流排?，成為濃縮液，超濾過程為動態過濾，分離是在流動狀態下完成的，溶質僅在膜表面有限沉積，超濾速率衰減到一定程度而趨于平衡，且通過清洗可以恢復。地表水經超濾處理后的水質見表2。

　　2.1.4 超濾部分B

　　超濾部分B以污水為進水，處理系統的能力為60m3/h。

　　(1)工藝流程

　　循環水廠排水、多介質過濾器反洗水?三水產水、污水產水-自清洗過濾器-超濾B-產水箱濃水反滲透。

　　本套系統主要是處理多介質過濾器的反洗水、三水裝置產水以及污水產水，將這些利用率不高或者排掉的廢水進行回收處理，產水達到補到循環水廠的要求，從而節約地表水的使用量，降低公司成本。

　　(2)處理效果

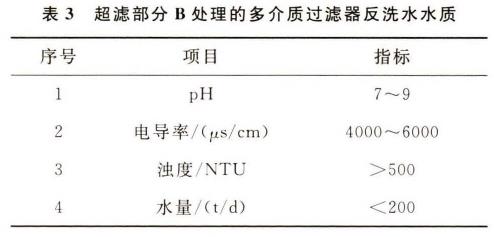

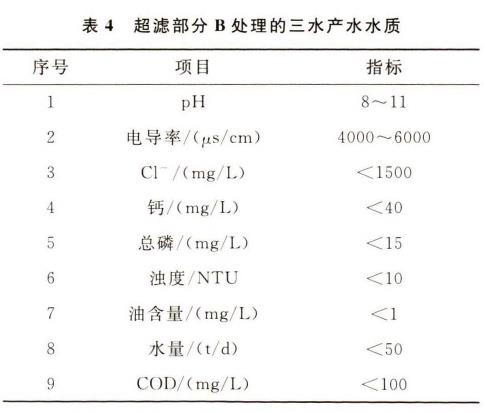

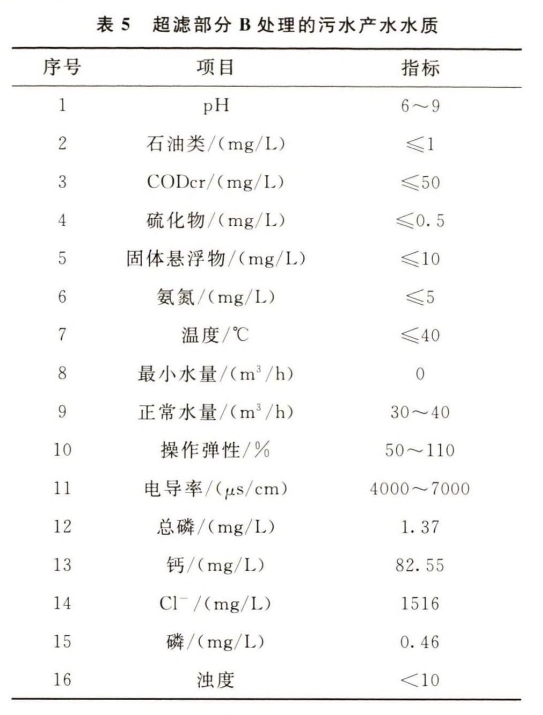

　　超濾部分B處理的多介質過濾器反洗水水質、三水產水水質和污水水質分別見表3、表4和表5。經過超濾部分B處理后的產水水質見表6。

　　2.1.5 濃水反滲透

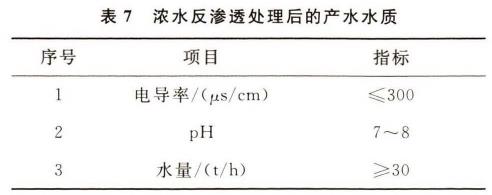

　　本系統增上一套新的濃水反滲透膜，進水量為60m3/h，產水率為50%，專門用來處理超濾B產出的水。產出的凈水補充到循環水廠，濃鹽水外排。濃水反滲透處理后的產水水質見表7。

　　三、項目標定

　　3.1 標定內容及標定方法

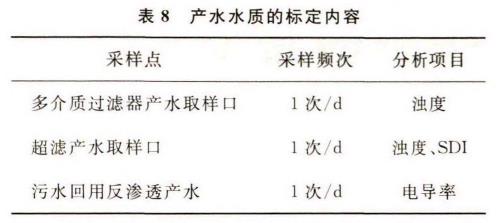

　　主要對地表水處理系統產水水質以及污水回用產水水質進行標定，標定方法采取化驗數據與設計參數對照標定。產水水質的標定內容見表8。

　　3.2 標定過程

　　標定前各設備調試運行正常，漏點處理完成，多介質過濾器與超濾設施均正常運行。裝置連續運行120h，連續監測產水水質以及設備運行狀態

　　3.3 標定結果

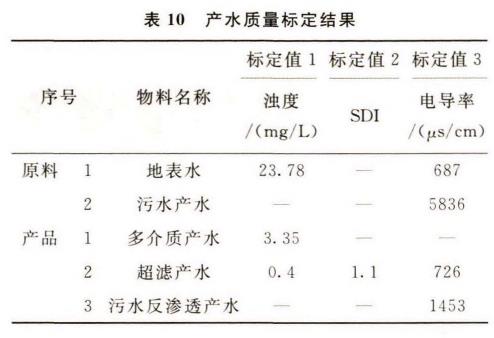

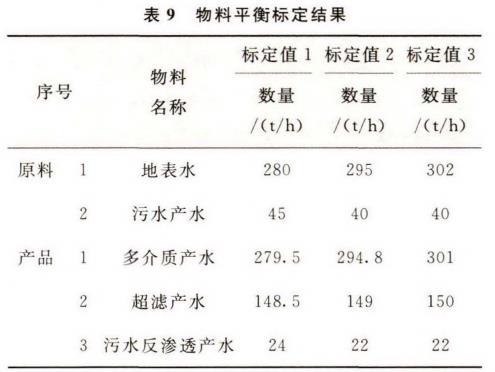

　　在穩定工況48h時，物料平衡的標定結果見表9，產水質量標定結果見表10。

　　四、結論

　　4.1 效益核算

　　(1)地表水價格為3.5元/m3，超濾反滲透加工成本為0.4元/m3;S按此核算，年地表水使用及加工成本費用為3.9X24X230X365=785.77萬元。

　　(2)地下水價格為2.4元/m3，按此計算，年地下水使用費用為2.4X24X230X365=483.55萬元。

　　(3)污水回用單元可節約地表水使用量，節約量約30m3/h，年節約30X24X365=262800m3，按3.9元/m3折算，年節省地表水費用為102.5萬元。

　　4.2 產水質量達標

　　通過標定，可以確定地表水處理裝置在處理量以及產水質量等指標，均達到使用要求。(來源：河北新啟元能源技術開發股份有限公司)
