真空連接管組
基本信息
申請公布號 | CN206033306U | 申請?zhí)?/td> | CN201620872682.X |
分類號 | C02F1/40(2006.01)I | 分類 | 水、廢水、污水或污泥的處理 |
公開(公告)號 | CN206033306U | 公開(公告)日 | 2017-03-22 |
發明名稱 | 真空連接管組 | ||
發明人 | 葉長飛;毛國文 | 申請人 | |
申請日 | 2016.08.12 | 申請公布日 | 2017-03-22 |
代理機構 | - | 代理人 | - |
地址 | 511495 廣東省廣州市番禺區鐘村鎮謝村舊軍坊工業區98號 | ||
摘要 | 一種隔油器排油用的真空連接管組。其目的是解決排油管組便于觀察、安裝、拆卸及維護的問題。在排油連接管中間位置安裝一觀察器,排油時可隨時查看管內狀況,排油連接管一端由彎頭變90度方向后,用法蘭與隔油器集油罩相連,另一端也由法蘭與真空吸油裝置相連,通過兩端的法蘭可很方便地使管組整體安裝或拆卸,排油連接管中間位置還安裝一個清洗端口,平時由堵頭塞住密閉,當管道出現堵塞時可接入配套的高壓反洗水管直接沖洗,不必進行復雜的拆裝維修,很方便就能完成管道清通。 | ||
1.一種隔油器排油用的真空連接管組,排油連接管中間位置焊接安裝一觀察器,排油連接管一端由彎頭變90度方向后,用法蘭與隔油器集油罩相連,另一端也由法蘭與真空吸油裝置相連,通過兩端的法蘭使管組整體安裝或拆卸,排油連接管中間位置安裝一個清洗端口,平時由堵頭塞住密閉,當管道出現堵塞時可接入反洗水管直接沖洗完成管道清通。
2.根據權利要求1所述的隔油器排油用的真空連接管組,其特征是:觀察器的透明管兩端的密封套通過緊拉螺桿連接緊固,兩端的密封套與連接盤由快拆卡箍聯接,透明管與密封套之間安裝密封片保證水密性,密封套與連接盤之間也安裝密封圈保證水密性。
技術領域
[0001] 本實用新型涉及餐飲廢水處理領域,尤其涉及隔油器真空吸油裝置排油用的真空連接管組。背景技術
[0002] 餐飲廢水中含有大量的油脂及固體殘渣,不經處理排入市政管網不但會極易堵塞管道,而且對后端污水處理廠也會造成非常不良的影響。必須要對餐飲廢水中的油脂及固體殘渣進行分離隔除,符合國家的排放標準后方可排入市政管網。因此,隔油器已經成為了餐廳、賓館、酒店等行業的必備設施。
[0003] 如圖1所示,含有油脂與固體殘渣的餐飲廢水由進水法蘭口 101流入自動除渣裝置 102,固體殘渣被自動除渣裝置102截留并經過排渣管109排入儲渣桶108,桶內殘渣重量達到設定值時,重量感應報警裝置107將重量轉成電信號傳給控制系統做渣滿報警。去除固體殘渣后的含油廢水繼續流入到隔油器箱體111,微氣浮機110產生微氣泡將油脂與水加速分離,并上浮到集油罩112的液面上形成浮油層。當油層達到一定厚度時,油層檢測裝置發出信號,啟動真空吸油裝置104的真空栗,使裝置內產生負壓吸力,油脂經過真空連接管組103 被吸出并經過排油管105排入儲油桶106,桶內油脂重量達到設定值時,重量感應報警裝置 107將重量轉成電信號傳給控制系統做油滿報警。去除固體殘渣及油脂后的廢水,經出水管組113由出水法蘭口 114達標排放進入市政管網。[〇〇〇4]真空連接管組是真空吸油裝置實現排油功能不可或缺的組件,現有的排油連接管組存在以下問題:
[0005] 1、安裝及拆卸比較麻煩,并且容易堵塞,出現堵塞后又不容易清通,給設備操作使用及維護造成諸多不便;
[0006] 2、管路上沒有設置可觀察管道內部情況的裝置,不便于查看管道內排油狀況。發明內容
[0007] 本實用新型要解決的技術問題是:排油用的真空連接管組可方便地安裝及拆卸, 排油時可觀察到管道內情況,并且清通方便。
[0008] 本實用新型所采用的技術方案是:在排油連接管中間位置安裝一觀察器,排油時可隨時查看管內狀況,排油連接管一端由彎頭變90度方向后,用法蘭與隔油器集油罩相連, 另一端也由法蘭與真空吸油裝置相連,通過兩端的法蘭可很方便地使管組整體安裝或拆卸,排油連接管中間位置還安裝一個清洗端口,平時由堵頭塞住密閉,當管道出現堵塞時可接入配套的高壓反洗水管直接沖洗,不必進行復雜的拆裝維修,很方便就能完成管道清通。附圖說明
[0009] 圖1是隔油器總裝配結構示意圖。
[0010]圖2是真空連接管組構造示意圖。
[0011]圖3是真空連接管組的觀察器構造圖。
[0012] 圖4是圖3的A-A剖視圖。
[0013]附圖僅用于示例性說明,不能理解為對本專利的限制;為了更好說明本實施例,附圖某些部件會有省略、放大或縮小,并不代表實際產品的尺寸;對于本領域技術人員來說,附圖中某些公知結構及其說明可能省略是可以理解的。附圖中描述位置關系僅用于示例性說明,不能理解為對本專利的限制,凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等,均應包含在本實用新型權利要求的保護范圍之內。
具體實施方式

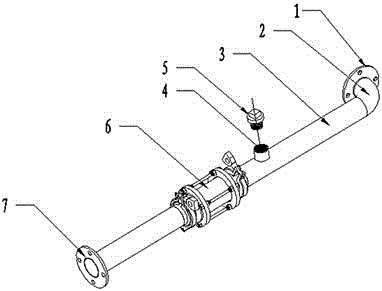

[0014] 如圖2所示,真空連接管組由法蘭1、彎頭2、排油連接管3、清洗端口 4、堵頭5、觀察器6、法蘭7組成。所述排油連接管3中間位置焊接安裝一觀察器6,排油時可隨時查看管內狀況,排油連接管3—端由彎頭2變90度方向后,用法蘭I與隔油器集油罩相連,另一端也由法蘭7與真空吸油裝置相連,通過兩端的法蘭可很方便地使管組整體安裝或拆卸,排油連接管3中間位置還安裝一個清洗端口4,平時由堵頭5塞住密閉,當管道出現堵塞時可接入配套的高壓反洗水管進行沖洗。
[0015] 如圖3所示,觀察器6的透明管404兩端的密封套403通過緊拉螺桿405連接緊固,兩端的密封套403與連接盤401則由快拆卡箍402聯接。其中透明管404與密封套403之間安裝有如圖4所示的密封片407保證水密性,而密封套403與連接盤401之間則安裝有如圖4所示的密封圈406保證水密性。
[0016] 有益效果
[0017] 采用本實用新型后,隔油器真空吸油裝置排油用的真空連接管組具有良好的密閉性,工作時管道不會出現壓力損失而造成吸力減弱,同時還可通過觀察器查看排油情況,而且可實現管組的快速安裝及拆卸,有效節省維護安裝的人力成本。
