真空吸油裝置
申請公布號 | CN205856053U | 申請?zhí)?/td> | CN201620737131.2 |
分類號 | C02F1/40(2006.01)I | 分類 | 水、廢水、污水或污泥的處理 |
公開(公告)號 | CN205856053U | 公開(公告)日 | 2017-01-04 |
發明名稱 | 隔油器真空吸油裝置 | ||
發明人 | 葉長飛;毛國文 | 申請人 | |
申請日 | 2016.07.14 | 申請公布日 | 2017-01-04 |
代理機構 | - | 代理人 | - |
地址 | 511495 廣東省廣州市番禺區鐘村鎮謝村舊軍坊工業區98號 | ||
摘要 | 一種隔油器真空吸油裝置。由安裝法蘭、支撐管、真空泵安裝板、真空泵、抽氣管、吸油管法蘭、吸油管、吸油緩沖器、排油口組成。所述支撐管下端焊接有安裝法蘭,上端與真空緩沖器連通,所述吸油管一端焊接有法蘭,另一端貫通穿過支撐管后與吸油緩沖器連通。所述真空泵通過安裝板固定在支撐管上,通過抽氣管抽氣使吸油緩沖器內產生負壓將油脂吸出,吸出的油脂通過與排油口相連的管道排入儲油桶內。 | ||
1.一種隔油器真空吸油裝置,由安裝法蘭、支撐管、真空栗安裝板、真空栗、抽氣管、吸油管法蘭、吸油管、吸油緩沖器、排油口組成;所述支撐管下端焊接有安裝法蘭,上端與吸油緩沖器連通,所述吸油管一端焊接有法蘭,另一端貫通穿過支撐管后與吸油緩沖器連通;所述真空栗通過安裝板固定在支撐管上,通過抽氣管抽氣使吸油緩沖器內產生負壓將油脂吸出,吸出的油脂通過與排油口相連的管道排入儲油桶內。
技術領域
[0001]本實用新型涉及餐飲廢水處理領域,尤其涉及隔油器真空吸油裝置。
背景技術
[0002]餐飲廢水中含有大量的油脂及固體殘?jiān)?,不?jīng)處理排入市政管網不但會極易堵塞管道,而且對后端污水處理廠也會造成非常不良的影響。必須要對餐飲廢水中的油脂及固體殘?jiān)M(jìn)行分離隔除,符合國家的排放標準后方可排入市政管網。因此,隔油器已經成為了餐廳、賓館、酒店等行業的必備設施。
[0003]如圖1所示,含有油脂與固體殘?jiān)牟惋嫃U水由進水法蘭口 101流入自動除渣裝置102,固體殘?jiān)蛔詣?dòng)除渣裝置102截留并經過排渣管109排入儲渣桶107,桶內殘?jiān)亓窟_(dá)到設定值時,重量感應臺107將重量轉成電信號傳給控制系統做渣滿報警。去除固體殘?jiān)蟮膹U水繼續流入到隔油器箱體111,微氣浮機110產生微氣泡將油脂與水加速分離,并上浮到集油罩112的液面上形成浮油層。當油層達到一定厚度時,油層檢測裝置發出信號,啟動真空吸油裝置104的真空栗,使裝置內產生負壓吸力,油脂經過真空連接管組103被吸出并經過排油管105排入儲油桶106,桶內油脂重量達到設定值時,重量感應臺107將重量轉成電信號傳給控制系統做油滿報警。去除固體殘?jiān)坝椭蟮膹U水,經出水管組113由出水法蘭口 114達標排放進入市政管網。
[0004]現有的隔油器油脂排放沒有真空吸油裝置,一般是通過閥門控制將油脂排出,不但操作不便,而且閥門容易出現故障,造成排油管路被污油淤積堵塞,給隔油器的使用維護帶來很大困擾。
發明內容
[0005]本實用新型解決其技術問題所采用的技術方案是:在隔油器出油管組末端設置一套真空吸油裝置,且與儲油桶連接形成一個密閉空間,真空吸油裝置運行時密閉空間形成負壓,將油脂吸出并存放在儲油桶內。
附圖說明
[0006]圖1是隔油器總裝配結構示意圖。
[0007]圖2是本實用新型結構不意圖。
[0008]附圖僅用于示例性說明,不能理解為對本專利的限制;為了更好說明本實施例,附圖某些部件會有省略、放大或縮小,并不代表實際產品的尺寸;對于本領域技術人員來說,附圖中某些公知結構及其說明可能省略是可以理解的。附圖中描述位置關系僅用于示例性說明,不能理解為對本專利的限制,凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等,均應包含在本實用新型權利要求的保護范圍之內。
具體實施方式

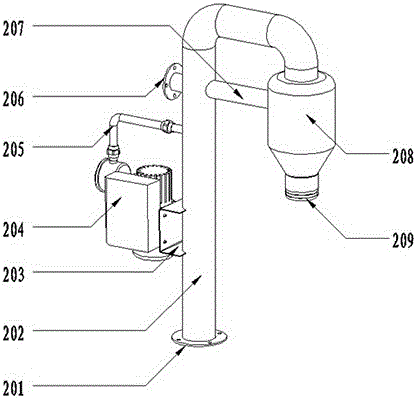

[0009]如圖2所示是本實用新型結構示意圖,真空吸油裝置由安裝法蘭201、支撐管202、真空栗安裝板203、真空栗204、抽氣管205、吸油管法蘭206、吸油管207、吸油緩沖器208、排油口 209組成。所述支撐管202下端焊接有安裝法蘭201,上端與吸油緩沖器208連通,所述吸油管207—端焊接有法蘭206,另一端貫通穿過支撐管202后與吸油緩沖器208連通。所述真空栗204通過安裝板203固定在支撐管202上,通過抽氣管205抽氣使吸油緩沖器208內產生負壓將油脂吸出,吸出的油脂通過與排油口209相連的管道排入儲油桶內。
[0010]有益效果
[0011]采用本實用新型后,隔油器內收集的油脂能及時地自動排出,不需要人工排放油月旨,能有效減輕設備管理人員的工作量并降低運營成本,結構簡單,實現成本也不高。
