技術領域

[0001]本實用新型涉及一種通過監測容器重量發出報警的裝置，尤其涉及隔油器儲油桶和儲渣桶的重量感應報警裝置。

背景技術

[0002]餐飲廢水中含有大量的油脂及固體殘?jiān)唤?jīng)處理排入市政管網不但會極易堵塞管道，而且對后端污水處理廠也會造成非常不良的影響。必須要對餐飲廢水中的油脂及固體殘?jiān)M(jìn)行分離隔除，符合國家的排放標準后方可排入市政管網。因此，隔油器已經成為了餐廳、賓館、酒店等行業的必備設施。

[0003]如圖1所示，含有油脂與固體殘?jiān)牟惋嫃U水由進水法蘭口 101流入自動除渣裝置102，固體殘?jiān)蛔詣?dòng)除渣裝置102截留并經過排渣管109排入儲渣桶108，桶內殘?jiān)亓窟_(dá)到設定值時，重量感應報警裝置107將重量轉成電信號傳給控制系統做渣滿報警。去除固體殘?jiān)蟮暮蛷U水繼續流入到隔油器箱體111，微氣浮機110產生微氣泡將油脂與水加速分離，并上浮到集油罩112的液面上形成浮油層。當油層達到一定厚度時，油層檢測裝置發出信號，啟動真空吸油裝置104的真空栗，使裝置內產生負壓吸力，油脂經過真空連接管組103被吸出并經過排油管105排入儲油桶106，桶內油脂重量達到設定值時，重量感應報警裝置107將重量轉成電信號傳給控制系統做油滿報警。去除固體殘?jiān)坝椭蟮膹U水，經出水管組113由出水法蘭口 114達標排放進入市政管網。

[0004]現有的隔油器儲渣桶和儲油桶沒有有效且可靠的桶滿監測報警設施，當桶滿的情況下如沒有報警信號提示管理人員及時清理，桶內儲存的污油或殘?jiān)蜁?huì)溢出，對設備周邊環境造成污染而產生不良后果。

發明內容

[0005]本實用新型要解決的技術問題是:當隔油器的儲油桶、儲渣桶滿后，有相應的裝置能及時發出報警信號提示管理人員來進行清理。

[0006]本實用新型所采用的技術方案是:設置重量感應報警裝置，隔油器的儲油桶、儲渣桶放置在重量感應報警裝置的平臺上，通過監測桶內重量來判斷桶是否已滿，當桶內重量達到設定值時，重量感應報警裝置的傳感器將重量信號轉換成電信號傳送給控制系統發出桶滿報警，提示管理人員清理儲存桶。

附圖說明

[0007]圖1是隔油器總裝配結構示意圖。

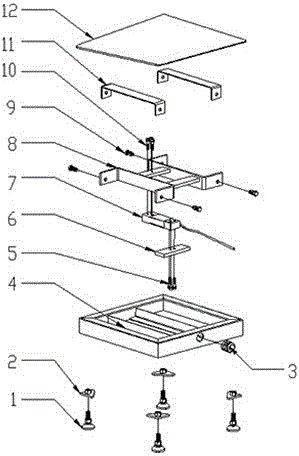

[0008]圖2是本實用新型分解示意圖。

[0009]圖3是本實用新型裝配結構圖。

[0010] 圖4是圖3的A-A剖視圖。

[0011]圖5是本實用新型裝配外形圖。

[0012]圖中1.支腳，2.支腳固定板，3.電線套頭，4.底架，5.底側緊固螺栓，6.傳感器支座板，7.重量傳感器，8.重量支撐架，9.連接螺絲，10.頂側緊固螺栓，11.頂架板，12.承重平臺板。

[0013]附圖僅用于示例性說明，不能理解為對本專利的限制;為了更好說明本實施例，附圖某些部件會有省略、放大或縮小，并不代表實際產品的尺寸;對于本領域技術人員來說，附圖中某些公知結構及其說明可能省略是可以理解的。附圖中描述位置關系僅用于示例性說明，不能理解為對本專利的限制，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型權利要求的保護范圍之內。

具體實施方式

[0014]如圖2所示，支腳固定板2焊固在底架4的四角位置上，支腳I與支腳固定板2由螺紋連接，并可通過旋轉螺紋上下調節高度，電線套頭3穿孔對夾安裝在底架4的側面以保護重量傳感器7的電線穿出，傳感器支座板6固定于底架4的橫梁上，重量傳感器7的一端通過底側緊固螺栓5固定在傳感器支座板6上面，重量支撐架8通過頂側緊固螺栓10與重量傳感器7的另一端相連，頂架板11與承重平臺板焊接固定后由連接螺絲9與重量支撐架8相連接。

[0015]有益效果

[0016]采用本實用新型后，隔油器能提供準確的桶滿報警信號，使管理人員能及時對儲油桶與儲渣桶進行清理，防止桶滿溢出對環境造成污染的發生。不但能有效減輕管理人員的工作量并降低運營成本，而且也增強了隔油器設備的智能化程度。
