技術領域

[0001] 本實用新型涉及餐飲含油污水處理領域，尤其涉及隔油器殘渣提除機構。

背景技術

[0002] 餐飲含油污水在排放之前必須要進行油、水分離并且排放的污水含油量必須符合國家的排放標準，因此隔油器已經成為了餐飲企業、賓館、酒店等行業的必備設備。

[0003] 如圖1示，餐飲含油污水從污水管101中進入排渣裝置102，經排渣裝置102排渣后進入隔油器池105內，含油污水在隔油器中流速很慢，由于油比水輕，油會上浮到水面并在隔油器的積油箱103內聚積，經過一定時間的油、水分離后符合國家含油污水排放標準要求的污水則從隔油器出水管104排到污水處理站進行其他成份的凈化，分離出來的油經排油管108排到油桶107內，排渣裝置102排出的殘渣經排渣管109排到渣桶106內。

[0004] 現有的隔油器大部分沒有設置隔油器殘渣提除機構，導致大量的殘渣進入隔油器池內，增大隔油池的清理工作量。有的廠家設有隔油器殘渣提除機構，但結構復雜，當清理殘渣時必須關閉隔油器設備，在清理殘渣的過程中臭味散發到周圍影響工作環境。

發明內容

[0005] 本實用新型技術的隔油器殘渣提除機構，結構簡單，工作可靠。在隔油器中增加本發明的隔油器殘渣提除機構能避免大量的殘渣流入到隔油器池內，減少清理隔油器池的工作量，克服了現有的殘渣提除機構必須要求隔油器停止使用才能進行清理殘渣的問題。本發明進行殘渣提除機構能夠做到全封閉無臭味外漏，提除的殘渣含水量少。

[0006] 如圖2示，本實用新型技術主要由污水進水管，機構固定架，電機，螺旋提升軸，出水管，殘渣出口管等組成。電機通過固定螺栓安裝在機構固定架上，電機輸出軸通過連軸器和鍵與螺旋提升軸連接，電機輸出的動力通過連軸器和鍵傳遞到螺旋提升軸上，當污水通過污水進水管后，大尺寸的殘渣無法通過焊接在機構固定架的過濾網板上的小孔，小尺寸的殘渣和水通過機構固定架的過濾網板小孔經由出水管進入隔油器池內，大尺寸的殘渣由電機帶動螺旋提升軸提升到殘渣出口區，這樣來實現大尺寸的殘渣與污水分離。

附圖說明

[0007] 圖1是隔油器總體裝配示意圖。

[0008] 圖2是本實用新型的隔油器殘渣提除機構示意圖。

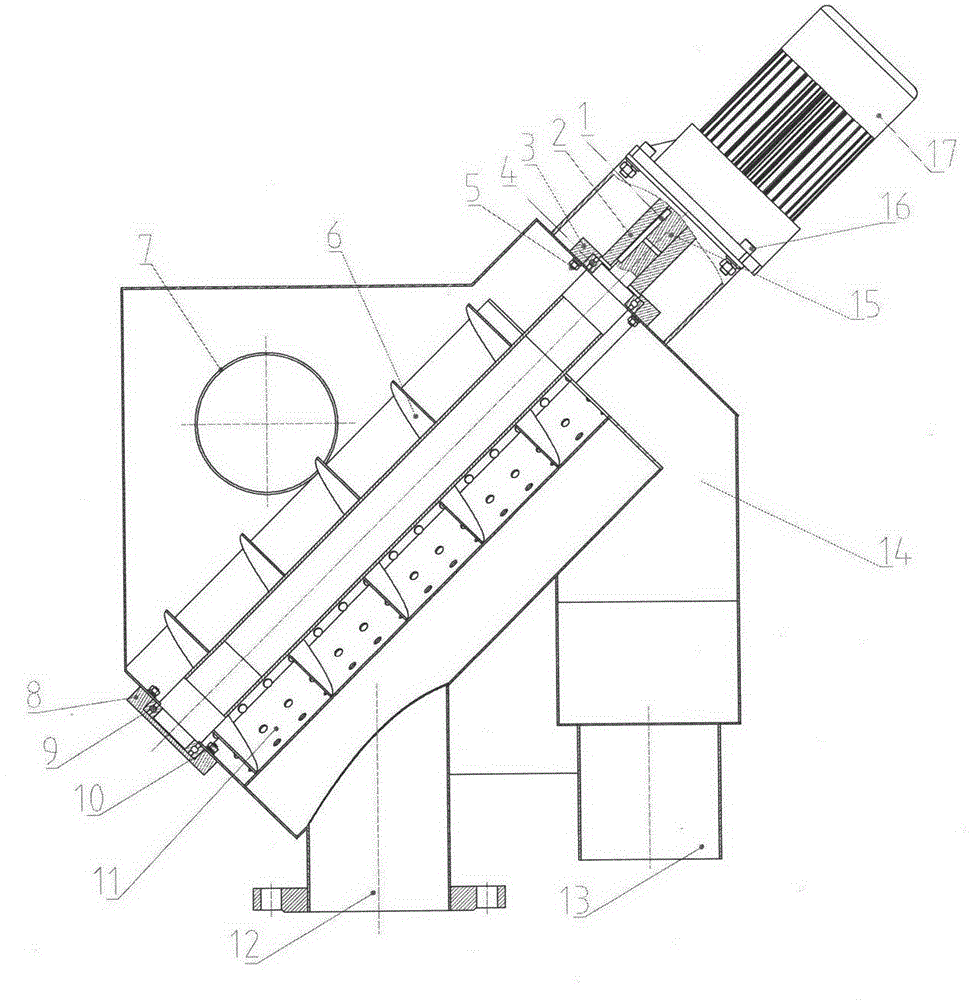

[0009] 圖3是本實用新型的隔油器殘渣提除機構剖視圖。

[0010] 圖4是本實用新型螺旋提升軸的爆炸圖。

具體實施方式

[0011] 如圖3示，主要由污水進水管7，機構固定架14，電機17，螺旋提升軸6，出水管12，殘渣出口管13等組成。電機17通過固定螺栓16安裝在機構固定架14上，電機17輸出軸通過連軸器2和鍵I與螺旋提升軸6連接，因此電機17輸出的動力通過連軸器2和鍵I傳遞到螺旋提升軸6上，螺旋提升軸6通過軸承4和軸承9固定在機構固定架14上，軸承4通過軸承座3和螺栓5固定在機構固定架14上，軸承9通過軸承座8和螺栓10固定在機構固定架14上。螺旋提升軸6如圖4所示，主要由軸承軸401，軸承軸404，螺旋板402和空心軸403焊接而成。

[0012] 當污水通過污水進水管7后，大尺寸的殘渣無法通過焊接在機構固定架14的過濾網板11上的小孔，小尺寸的殘渣和水通過機構固定架14的過濾網板11小孔經由出水管12進入隔油器池內，大尺寸的殘渣由電機17帶動焊接在空心軸403上的螺旋板402提升到殘渣出口區，這樣來實現大尺寸的殘渣與污水分離。
