隨著污染物排放限值日益嚴格，水泥行業硫化物排放控制要求越來越高，國內不少窯尾煙氣含硫較高的水泥生產線，新配套了濕法脫硫工藝，用以控制硫化物的排放。在濕法脫硫工藝中，脫硫廢水是末端治理的難點及重點。目前，針對濕法脫硫廢水，國內外均提出了不同種類的處理技術，這些技術在各行業具有不同的特點和自身的優勢。本文結合水泥行業的工藝特點，提出適合水泥行業脫硫廢水的篦冷機煙道蒸發技術。

1、水泥行業脫硫廢水

對含硫較高的窯尾煙氣進行濕法脫硫處理，會定期產生一定量脫硫廢水，脫硫廢水水質、水量與脫硫系統及煙氣主要成分等有密切關系。與火電廠脫硫廢水類似，水泥行業脫硫廢水一般呈酸性(pH值為4～6)，懸浮物在9000～12700mg／L，一般含大量硫酸鹽、氯化物、鎂、鈣、鈉等鹽分，以及汞、鉛、鎳、鋅等重金屬和砷、氟等非金屬污染物。水質特點如下：(1)成分較多，水質變化較大；(2)鹽含量較高，多種重金屬超標；(3)懸浮物含量較多；(4)腐蝕性較強；(5)硬度高，易結垢。

脫硫廢水的上述特點使得其具有較強的腐蝕性，同時其易結垢的特性還容易造成后續處理設備和管道的結垢或堵塞。若直接回用于脫硫系統，將會造成漿液中毒，使得脫硫效率下降；若直接排放，其各類污染物濃度遠沒有達到排放標準，嚴重污染環境。

脫硫廢水處理過程的主要難點在于：(1)采用傳統方法難以實現懸浮物的高效去除，固液分離時間長；(2)設備和管路易結垢、腐蝕；(3)化學處理后污泥具有毒性和高污染性；(4)水質水量變動對處理工藝沖擊較大。

2、脫硫廢水處理途徑

為了實現廢水的達標排放或回用，需要對脫硫系統產生的廢水進行處理。現有的廢水處理技術多種多樣，如三聯箱工藝、膜法及蒸發結晶工藝、煙道蒸發工藝等，上述技術，應用最多的是三聯箱工藝和蒸發結晶工藝。

三聯箱工藝是我國脫硫廢水處理應用最為廣泛的技術，主要原理是將混凝與化學沉淀工藝結合，以實現去除懸浮物和重金屬的目的。但該工藝具有投藥量大、固液分離速率慢、分離效果差、污泥量大的缺點，且由于脫硫廢水的水質波動大，導致該工藝經常出現出水不達標和系統崩潰的現象，嚴重影響正常生產。同時，經三聯箱工藝處理后產生的高鹽廢水仍然無法達到排放標準，需要進一步采用處理措施。

蒸發結晶工藝分三個工藝段：第一個工藝段為預處理工藝，目的是去除濁度、硬度；第二個工藝段為濃縮減量工藝，此工藝段通過對脫硫廢水進行濃縮，使廢水量得以降低；第三個工藝段為蒸發固化階段，目的是將水中的鹽分與水分離，得到回用水，分離出的鹽分以混合廢鹽或者可回收單鹽的形式處理。蒸發結晶工藝各階段均會產生固廢，且固廢更難以處理，整個系統投資及運行維護費用較高，設備結垢、堵塞風險高。

煙道蒸發技術的工藝路線前段與蒸發結晶工藝類似，包含預處理工藝和濃縮減量工藝，后半段通過建設旁路煙道，引入高溫煙氣，利用煙氣余熱，將結構復雜、費用高昂的蒸發結晶固化階段用煙道余熱蒸發取代，此工藝適用于煙氣余熱充足的場合。

3、篦冷機煙道蒸發技術

為了改善現有脫硫廢水處理系統產生的固廢、運行維護費用高、故障點多等問題，經過比對，結合水泥行業窯頭煙氣廢熱充足、水泥熟料對鹽分固化效果好的特點，本文認為煙道蒸發技術適用于水泥行業，提出水泥行業脫硫廢水篦冷機煙道蒸發技術。

本工藝技術路線中，前面兩個階段將脫硫廢水濃縮減量，產水回用，最終廢水濃縮液則噴入篦冷機煙道，水分蒸發后隨窯頭煙氣帶走，結晶鹽進入水泥熟料，最終隨水泥一起固化，以達到零排放的效果。本技術不僅能有效處理廢水預處理過程中產生的固廢，且能夠縮減投資及運行維護成本，減少故障點，降低設備結垢、堵塞風險；還能消除廢水直接噴入篦冷機煙道，因水量超過熱煙氣承受能力、煙氣溫度下降過快，導致影響其他設備運行或者影響主產品質量的不利因素。

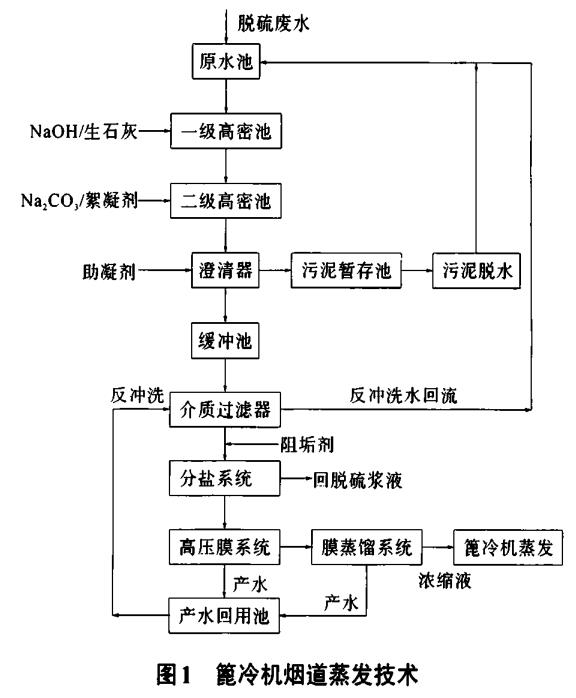

該技術工藝路線分為四個階段：預處理+分鹽+膜濃縮+篦冷機煙道蒸發，具體流程見圖1。廢水進入原水池進行水質水量調節，原水池出水由泵提升后，依次進入一級高密池、二級高密池、澄清池，同時加入氫氧化鈉、碳酸鈉、絮凝劑及助凝劑等，通過高效絮凝沉淀去除水中的固體懸浮物，降低部分硬度，調整酸堿度，去除部分COD等污染物；高密度沉淀池出水進入緩沖水箱，由泵提升至介質過濾器，介質過濾器出水進入納濾膜分鹽系統；通過分鹽系統后，出水分為透過液(含一價鹽)和濃縮液(含鈣、鎂二價鹽)。其中濃縮液回脫硫系統，二價鹽最終以石膏的形式從脫硫系統中分離出來，透過液進入中間水箱，再通過高壓膜系統進行濃縮；高壓膜系統產生的清液含鹽量低，可作為生產用水回用，高壓膜系統產生的濃水進入膜蒸餾系統；膜蒸餾系統將濃水再次濃縮約一倍，進一步減量的濃縮液經雙流體噴槍噴入篦冷機煙道進行蒸發排放。

此工藝技術中高壓膜系統和膜蒸餾系統的產水可作為生產用水回用，同時也可作為介質過濾器反清洗用水，以及添加劑溶藥、沖洗和化學清洗等系統本身全部工藝用水。高密度沉淀池的污泥由泵輸送至脫硫系統石膏脫水機進行脫水，與石膏一起作為水泥添加劑，脫水產生的廢水不外排，回流至原水池或脫硫系統。

4、脫硫廢水篦冷機煙道蒸發技術物料計算

以5000t／d水泥生產線脫硫系統20m3／h的廢水產量計算，經過預處理后水量基本維持在20m3／h；進入分鹽系統后，分離液約為4m3／h，此部分回流至脫硫系統，透過液約為16m3／h，此部分進入高壓膜系統繼續分離；16m3／h透過液經高壓膜系統分離后，產水量約為10m3／h，此部分產水可作為生產用水回用；分離濃縮液約為6m3／h，此部分進入膜蒸餾系統繼續濃縮；6m3／h分離濃縮液經膜蒸餾系統繼續濃縮后，產水量約為3m3／h，此部分產水可作為生產用水回用；最終高鹽濃縮液約為3m3／h，此部分經雙流體噴槍噴入篦冷機煙道進行蒸發干化。

20m3／h的脫硫廢水量，經工藝路線處理后，最終產水約13m3／h，可作為生產用水回收；產生分離液約為4m3／h，可作為脫硫系統補水回用；產生濃縮液3m3／h，最終噴入篦冷機煙道，整個工藝路線真正達到了零排放的標準。

5、總結

本文通過分析脫硫廢水的不同處理工藝，結合水泥行業特有的工藝特點，提出了脫硫廢水篦冷機煙道蒸發技術．主要工藝路線為“預處理+分鹽+膜濃縮+篦冷機煙道蒸發”。此技術符合水泥行業窯頭煙氣廢熱豐富、水泥熟料對鹽分固化效果好的特點，具有較好的實用性和經濟性，系水泥行業脫硫廢水零排放治理的可靠技術路線。（來源：西安西礦環?？萍加邢薰荆?/p>
