1、前言

　　在混凝土攪拌車、泵車及攪拌機沖洗時，會形成大量的污水，據(jù)相關(guān)資料統(tǒng)計顯示，一個年生產(chǎn)量20萬立方的的混凝土企業(yè)每天產(chǎn)生的廢水可達30m3。同時這些廢水不僅堿性強，直接排出去將會造成土壤堿性化和污染水資源，而且還夾雜著砂、石和未水化完全的膠凝材料，若不加以處理，則既浪費了資源，又會堵塞各種市政設(shè)施、使河流被污染，這些都嚴重危害著社會環(huán)境。在JGJ/T328-2014《預(yù)拌混凝土綠色生產(chǎn)及管理技術(shù)》中把“廢水處理系統(tǒng)”和“廢水利用”作為綠色生產(chǎn)星級評價的得分項。針對這些情況，必須處理回收這些廢水，并將其代替混凝土生產(chǎn)用水，在確?；炷临|(zhì)量的基礎(chǔ)上，還能凈化攪拌站的環(huán)境衛(wèi)生，保護生態(tài)環(huán)境，節(jié)約水資源，帶來一定的經(jīng)濟效益，真正實現(xiàn)廢水、廢渣的”零排放”。

　　2、混凝土攪拌站排出廢水的基本性質(zhì)

　　攪拌站在生產(chǎn)完混凝土后，一般將自來水用于沖洗攪拌設(shè)備及攪拌車車輛洗滌，產(chǎn)生的廢水中不僅含有未完全水化的水泥、沒有水化的摻合料、黏土、細沙等顆粒固體，而且還含有很多水化離子，比如Ca2+、OH等。在一定程度上，固含量由沖水量與處理設(shè)施來決定，離子濃度受混凝土設(shè)計配比所影響，而廢水性質(zhì)會受殘留外加劑影響。在測試廢水時，測試指標主要為固含量，相關(guān)研究顯示，廢水的固含量與其酸堿度沒有關(guān)系，而當(dāng)延長放置時間時，各種廢水顆粒將會繼續(xù)水化，而改變離子濃度。而在利用廢水時，廢水離子則會影響膠凝材料的水化，造成混凝土的凝結(jié)時間縮短。

　　3、目前狀況

　　現(xiàn)階段，大部分攪拌站處理廢水的系統(tǒng)中，通過砂石分離設(shè)備過濾以分離砂、石，廢水再進行分離與沉淀。在沉淀廢水時，往往會經(jīng)過多個沉淀池，廢水多次沉淀其中的固態(tài)顆粒后，可以獲得較理想的沉淀效果。但占地面積大，且廢水和廢渣均沒有被利用，不符合綠色環(huán)保的要求。

　　我站通過砂石分離設(shè)備過濾以分離砂、石，回收再利用。廢水則直接排入攪拌池(兩個直徑3.5m，深4.0m相互聯(lián)通且安裝有攪拌葉片的六角形池)，貯存?zhèn)溆谩?/p>

　　4、清水與廢水對混凝土性能及強度的影響試驗

　　原材料：

　　(1)水泥：塔牌P.O42.5R水泥，28天抗壓強度為50.2MPa。

　　(2)機制砂：中砂，細度模數(shù)2.7，含粉量4.6%。

　　(3)碎石：5mm~31.5mm粒徑，連續(xù)級配。

　　(4)礦粉：福建三明礦粉，S95。

　　(5)摻合料：磨細石灰石粉，0.045mm篩余<15%。 (6)清水：自來水。 (7)廢水：固含量10%的廢水。 (8)減水劑：華新達高效減水劑，減水率26%。><15%。

　　(6)清水：自來水。

　　(7)廢水：固含量10%的廢水。

　　(8)減水劑：華新達高效減水劑，減水率26%。

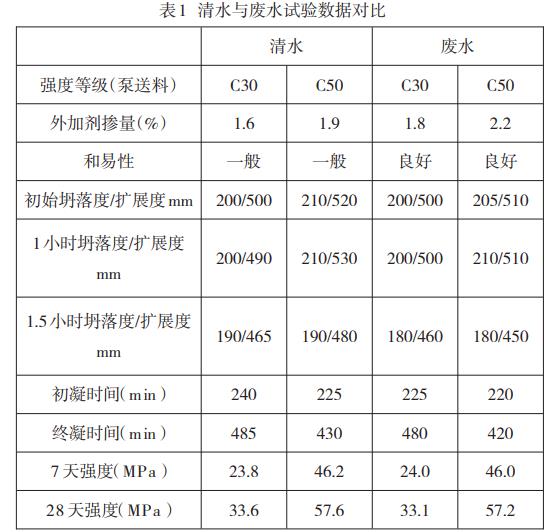

　　由表1可以看出，用固含量10%的廢水作拌合水時，雖然外加劑摻量有所增加(廢水固含量中含有未完全水化的水泥、沒有水化的摻合料、黏土、細沙等顆粒固體，會吸附外加劑)，但能改善混凝土的和易性，對坍落度及坍落度損失、凝結(jié)時間和強度均影響不大，完全可以使用。

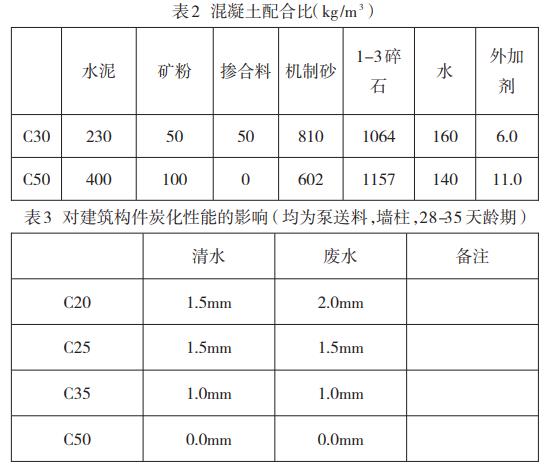

　　由表3可以看出，用清水和廢水?dāng)囍频捻艠?gòu)件的碳化系數(shù)幾乎一樣，視為沒有影響。

　　5、我站在使用中的具體做法

　　(1)砂、石分離后，廢水直接排入攪拌六角形池內(nèi)進行攪拌;

　　(2)保持攪拌六角池內(nèi)的水位控制在一定范圍內(nèi)，當(dāng)生產(chǎn)量較多、廢水不足時，用清水進行補充，即控制相對穩(wěn)定的固含量;

　　(3)攪拌六角形池安裝自動攪拌裝置(攪拌5min，停90min，假如不生產(chǎn)也按已設(shè)置的的程序進行攪拌);

　　(4)取消原清水中間倉，直接抽取廢水到秤計量，防止中間水倉底沉淀結(jié)料;

　　(5)每天開盤前及生產(chǎn)期間每2h測定一次固含量，以便及時調(diào)整混凝土配合比，確保出廠砼質(zhì)量。

　　6、結(jié)論

　　(1)全用固含量10%的廢水作拌合水時，外加劑摻量增加約0.2%~0.3%。

　　(2)混凝土的和易性變好，可以適當(dāng)降低砂率約1%。

　　(3)對坍落度及坍落度損失、凝結(jié)時間和強度均影響不大。

　　(4)對砼構(gòu)件的碳化性能和耐久性需作進一步的試驗。

　　(5)由于攪拌池實現(xiàn)了連續(xù)自動控制攪拌，所以廢水的放置時間對混凝土的性能影響不大。

　　7、結(jié)語

　　混凝土攪拌站通過廢水回收利用系統(tǒng)，可以在混凝土制備中回收廢水進行循環(huán)再利用。通過使用整體結(jié)構(gòu)簡單、方便安裝使用的砂、石分離系統(tǒng)，安裝自動攪拌裝置的攪拌六角形池，相對穩(wěn)定控制廢水的固含量，循環(huán)再利用攪拌站廢水，實現(xiàn)廢水、廢渣零排放，這樣不僅避免了資源浪費，而且還降低了混凝土攪拌站的實際生產(chǎn)成本，也減小了沉淀池多而占地面積大的不足，達到了綠色環(huán)保攪拌站的要求。(來源：廣東塔牌混凝土投資有限公司)
