隨著人民生活水平的日益提高、城市規模的不斷擴大，產生的生活污水越來越多。為了緩解水污染帶來的環境壓力，各種污水處理廠應運而生。目前，有許多污水處理廠采用了自動控制系統，但是與發達國家相比，我國自行研制的污水處理自動控制系統存在許多不足，有待進一步完善。因此，設計一種運行高效可靠、經濟實惠的污水處理自動控制系統變得尤為重要。

　　一、SBR工藝

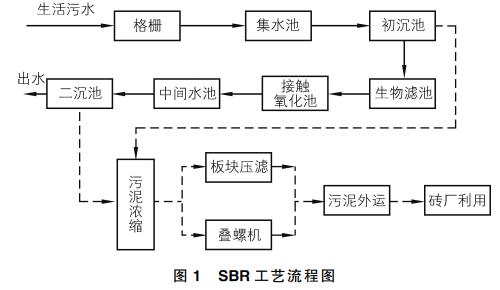

　　SBR工藝是污水處理工藝的一種，采用的是間歇曝氣的方式處理污水。SBR的核心是SBR反應池，污水主要處理過程也是發生在SBR反應池，該反應池有均化、初沉、生物降解、二沉等功能，如圖1所示。處理污水過程的有序、間歇操作是SBR的一大特征。特別適合流量變化比較大和間歇排放等場合。SBR工藝的優點如下：

　　(1)可以防止污泥膨脹;

　　(2)沉淀的效果非常好;

　　(3)除磷脫氮的效果好;

　　(4)反應效率非常高，對于一般難以的降解有機物，SBR工藝可以將其降解;

　　(5)工藝比較簡單，不需要二沉池，不需要污泥回流，成本較低。

　　二、控制系統總體設計

　　本次研究的污水處理自動控制系統采用PLC作為控制器，PLC控制系統性能穩定，成本較低。在污水處理現場需要對多個傳感器的數據進行實時采集，PLC處理數據之后再對現場多個電氣設備進行控制，控制回路錯綜復雜。為了簡化控制回路，引入現場總線控制技術。在對比眾多的現場總線技術后，選擇了PROFIBUSGDP。PROFIBUSGDP既可應用于過程自動化領域，也可以適用于工廠自動化領域，并且PROFIBUSGDP網絡功能十分完善，控制網絡的組態也比較簡單。將現場總線控制與PLC控制相結合，利用現場總線和PLC的優點，既避免了冗雜的控制回路，又有效地降低了成本。

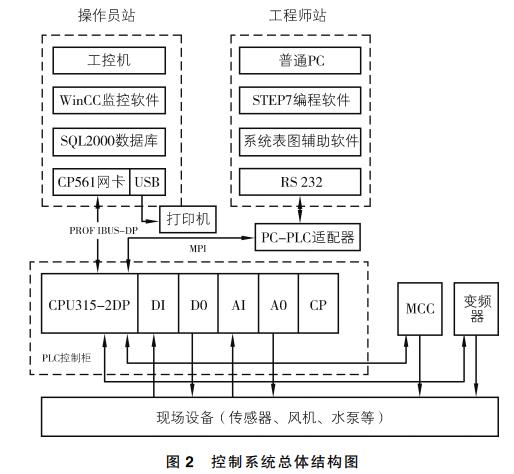

　　PLC作為PROFIBUS的主站，負責接受和處理現場傳感器采集的信號還有對現場的電氣設備進行檢測和控制;現場風機由變頻器進行控制，通過調節電流的頻率來調節風機的轉速，從而調節接觸氧化池內污水的含氧量，變頻器和PLC通過PROFIBUS進行通信;現場的提升泵、污泥泵和回流泵等由MCC進行控制，MCC和PLC通過PROFIBUS進行通信;WinCC組態軟件作為上位機，操作員可通過上位機對現場電氣設備進行監控和控制。具體結構如圖2所示。

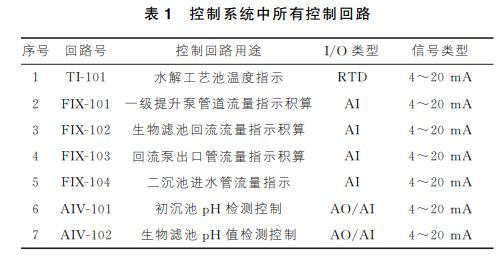

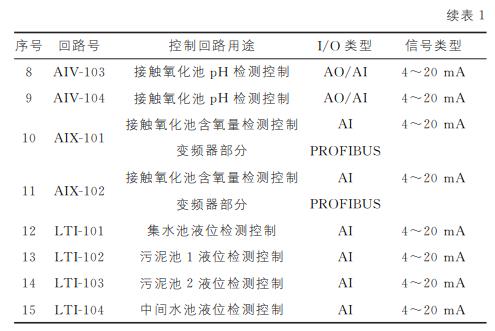

　　此污水處理自動控制系統最大處理能力為每小時處理生活污水80m3，整個控制系統一共有15個控制回路，包含23個模擬量輸入，8個模擬量輸出。具體的控制回路如表1所示。

　　三、硬件設計

　　3.1 PLC選型

　　污水處理自動控制系統需要運行幾十年，因此在選擇PLC時，要充分考慮PLC的先進性和穩定性。相比于國內的PLC，西門子PLC性能更好，穩定性更佳。因此選用西門子PLC。

　　西門子PLC也有很多系列，包括S7G200、S7G1200、S7G300、S7G400、S7G1500等。本次污水自動控制系統規模不大，在處理能力方面，S7G300完全可以勝任本系統的控制任務。所以選擇S7G300系列PLC。

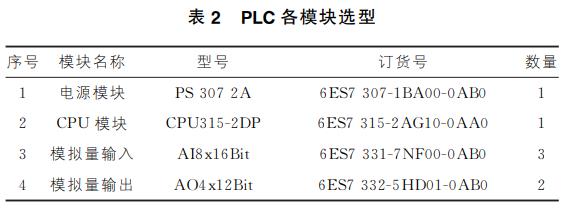

　　在CPU選型過程中，為了滿足主站和從站的通訊要求，選擇帶有DP接口的CPU。CPU315G2DP運行內存遠大于CPU314，處理速度與執行時間也優于CPU314，可以滿足本系統對處理器的要求。最終選擇CPU315G2DP。表2為PLC各模塊選型。

　　3.2 變頻器選型

　　污水處理自動控制系統需要對羅茨風機進行變頻調速，采用的變頻器為西門子變頻器MM440，MM440應用非常廣泛，功能也比較齊全。采用矢量控制技術的MM440可提供低速高轉矩輸出，同時具備很強的過載能力。MM440變頻器主要特征如下。

　　(1)交流三相：380~480V，功率0.37~250kW。

　　(2)采用兩種矢量控制方式：閉環矢量控制和閉環轉矩控制;過載能力較強;參數結構和調試軟件都是標準化的;具有內置參數可調的PID控制器。

　　(3)具有三種U/F控制：包括線性U/F控制、平方U/F控制和可編程多點設定的U/F控制。

　　(4)輸入：6個數字量，2個模擬量;輸出：2個模擬量，3個繼電器。

　　(5)可選擇PROFIBUSGDP通信模塊和DeviceGNet通信模塊。

　　3.3 變頻器風機控制電路

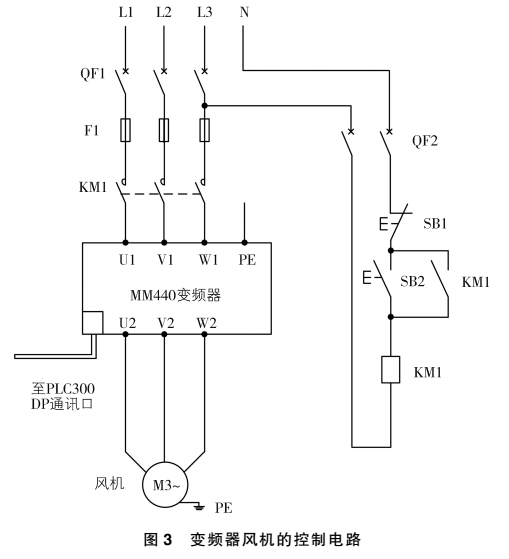

　　此污水處理自動控制系統中一共使用兩個羅茨風機。風機把壓縮空氣送到接觸氧化池，從而將接觸氧化池中污水的含氧量控制在合適范圍內，加快生物反應速率。其中一個變頻器風機的控制電路如圖3所示。

　　3.4 MCC選型

　　MCC(MOTORCONTROLCENTER)是電動機控制中心的簡稱，用于對現場水泵的控制和監視。MCC的應用可以減少模擬量變送器和I/O卡件的個數，簡化電機的控制回路，有利于后期的維護和安裝，降低后續成本。

　　已選用了西門子PLC作為控制系統主站，MCC從站也選用西門子公司的產品。SIMOCODEpro是西門子生產的智能電機管理控制系統，可以滿足對現場水泵的控制要求。SIMOCODEpro帶有PROFIBUSGDP標準接口，可以直接實現與DP網絡的聯結。因此選擇SIMOGCODEpro系列產品。

　　3.5 MCC水泵控制電路

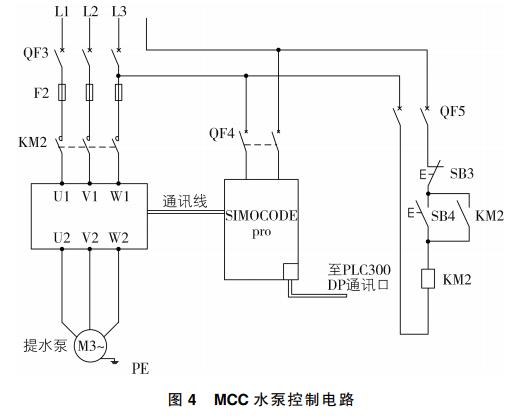

　　MCC需要對現場的提升泵、回流泵和污泥泵進行控制，使污水處理正常有序地進行。其中一個提水泵控制電路如圖4所示。

　　四、結語

　　基于SBR的PLC污水處理自動控制系統編程簡單，故障率比較低，維護起來也很方便，運行穩定。在保證污水處理合格的前提下，充分發揮了PLC編程簡單、功能強大、穩定性強、維護方便的優點。加上WinCC監控系統，能夠?qū)崟r(shí)監控系統的運行狀態，及時發現故障和異常情況，保障了污水處理系統的安全、穩定和可靠性。(來源：內蒙古科技大學信息工程學院)
