作為世界上最大規模的三次采油基地，大慶油田自實現聚合物驅工業化以來，含聚合物采出水(含聚污水)含水量所占的比重在逐年增多，按照目前長垣主力區塊平均綜合含水率94%來計，大慶油田產出含聚污水量每年已超億立方米，且其規模隨著油田含水率的持續上升和化學驅三次采油在二、三類油層中的工業化推廣應用仍在持續增大。含聚污水的最低聚合物質量濃度界限在大慶油田的開發生產實踐中被界定為20mg/L。普通“兩段式”處理，即兩級沉降、一級過濾，是油田地面系統處理含聚污水以達到含油、懸浮物均小于20mg/L指標的基本工藝，也是基本滿足油田開發生產的需要。然而，在油田綜合含水率攀升及多元化注采方式探索應用的背景下，注采平衡的油藏開發理論和方案決定了含聚污水在地面系統中存在過剩。與此同時，二、三類油藏開發及化學驅技術實施面臨清水資源寶貴、深度處理污水水源短缺的問題，為含聚污水進行深度處理，實現包括回注、混配稀釋聚合物溶液在內的多方式回用成為可能。因此，以探索含聚污水處理提效及其作為潛在深度水源的途徑為目標，從壓力式過濾器濾料層級配填設出發，綜合油珠、懸浮物粒子聚集分布特征及過濾后水質的含油、懸浮物指標，同時考慮含聚污水過濾運行穩定性對濾料層孔隙率的依賴，優化構建適用于含聚污水經普通處理工藝后再次進行深度過濾處理的工藝模式，為應對油田化學驅三次采油開發中清水資源寶貴和深度處理污水量不足這一矛盾提供一種方法和依據。

　　1、模型建立

　　1.1 物理模型

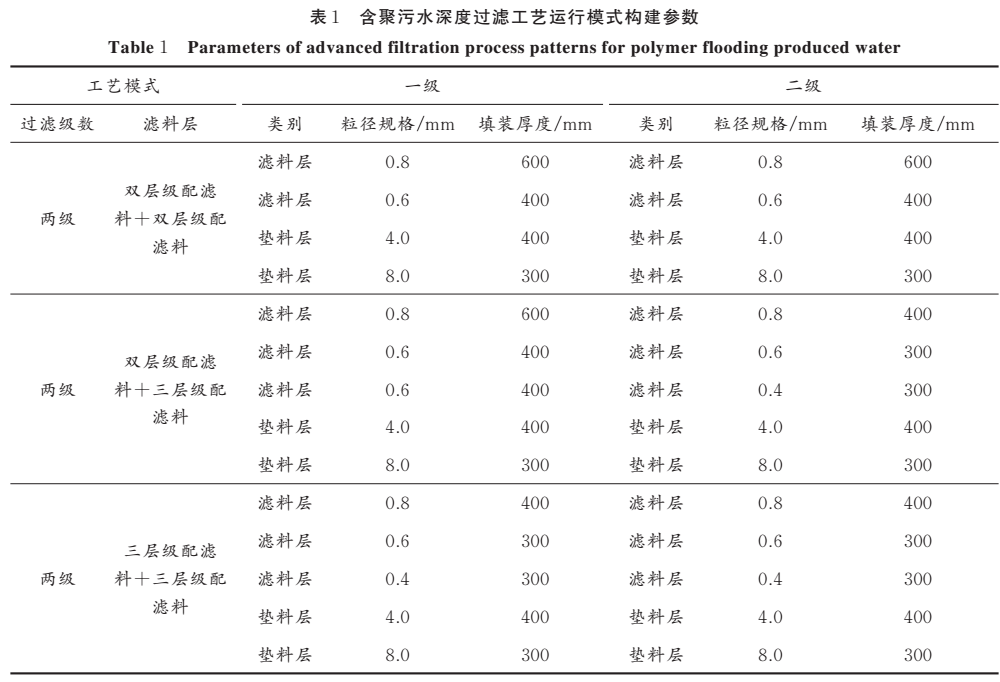

　　結合水驅污水深度過濾處理的運行實踐，設計含聚污水經普通處理工藝后進行兩級深度過濾的模式，具體工藝模式構建及基礎參數見表1。

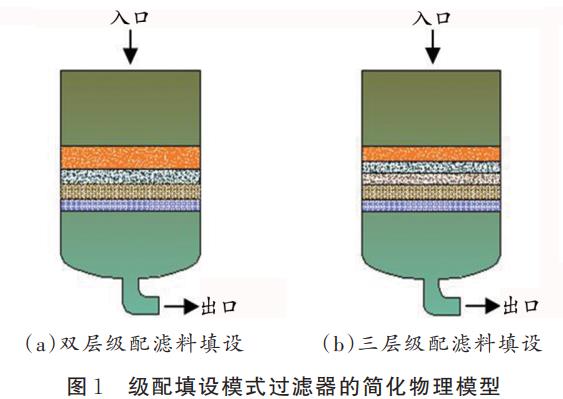

　　考慮濾料層級配填設在穩定過濾流場和改善過濾性能方面具有的優勢，一級過濾器和二級過濾器過濾層濾料的填設均采用級配方式，兩級過濾器的結構尺寸相同，且均以油田常用直徑4m規格的過濾器為原型，雙層級配濾料填設和三層級配濾料填設過濾器的簡化二維物理模型如圖1所示，過濾器的基本結構尺寸與作者前期就采出水壓力式過濾器布水工藝優化的研究相同。

　　對于各過濾工藝模式，實現均勻布水的普通處理后，來水先進入到一級過濾器，經由總厚度為1000mm的濾料層和700mm的墊料層，其底部集水口的出水通過Φ377mm的管路匯入二級過濾器，作為二級過濾器的來水，在二級過濾器中同樣實現均勻布水，經由總厚度為1000mm的濾料層和700mm的墊料層，之后，底部集水口出水便作為相應過濾工藝運行模式下的深度濾后水質。

　　1.2 數學模型

　　針對過濾器粒料層區域的基本特征及呈湍流流態的過濾過程，對于上述模型的數值計算，其湍流模型依然采用標準的k-ε模型，質量守恒方程和動量守恒方程則分別表示為：

　　數值計算中作如下假設：

　　(1)過濾器入口來水可實現在濾料層的均勻布水。

　　(2)在過濾分離過程中，忽略含聚污水密度的變化，將含聚污水視為不可壓縮流體。

　　(3)假定粒料層各向同性。

　　(4)在過濾分離過程中，假定含聚污水水質溫度恒定。

　　2、網格劃分及計算參數

　　2.1 網格剖分

　　鑒于復雜模型中，非結構化網格所具有的較強適應性

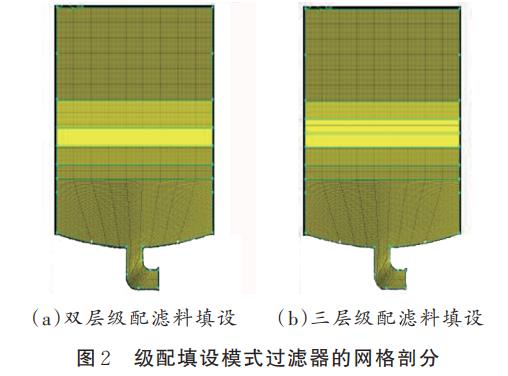

　　。利用Gambit生成級配填設模式過濾器物理模型的非結構化網格，在網格劃分中，對濾料層區域的網格進行適度加密，以更充分地再現過濾流場的分布與演變特征，如圖2所示。

　　2.2 邊界條件

　　模擬計算中，根據含聚污水壓力式過濾實際特征，在上述建立二維物理模型的壁面邊界考慮黏性影響，壁面為靜止?fàn)顟B(tài)；來水給定入口速度，出口邊界采用自由出口；級配填設濾料層和墊料層構成的濾床區域按多孔介質處理，多相流模型選擇DPM模型。其中，對于過濾流場特征量的計算采用有限體積法進行離散。

　　2.3 計算參數

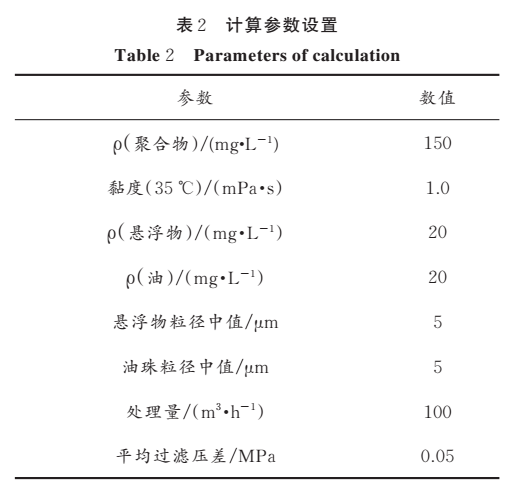

　　以含聚質量濃度150mg/L、處理量100m3/h的典型運行工況進行模擬計算，其中，一級過濾來水的含油量、懸浮物含量參數按照含聚污水普通處理工藝水質指標界限進行取值，二級過濾來水水質特性參數則為一級過濾后出水的實際水質參數，具體模擬計算參數見表2。

　　3、工藝模式對過濾層中粒子聚集分布的影響

　　在過濾過程中，含聚污水中的油珠粒子、懸浮物粒子受流場分布、演變規律及粒料截污性能的影響而在濾床中呈一定特征聚集、分布。因此，數值計算過程中，對于不同的過濾工藝模式，均在含聚污水過濾運行穩定后，提取過濾流場中的油珠粒子及懸浮物粒子，建立兩種粒子的聚集分布特征云圖，再現不同過濾工藝模式下過濾流場的分布與演變特征。

　　3.1 “雙層級配濾料+雙層級配濾料”兩級過濾模式

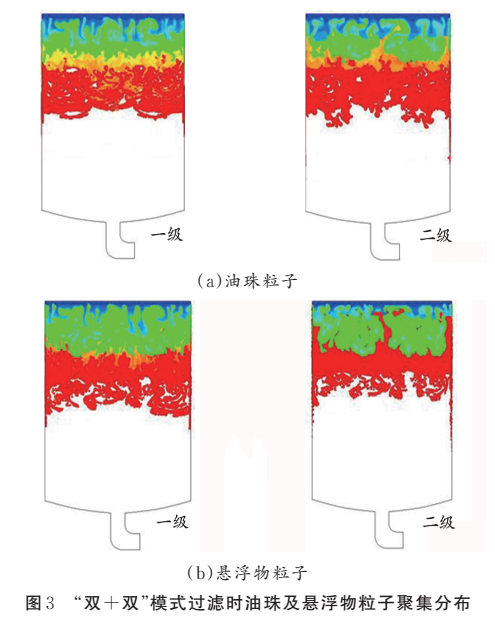

　　“雙層級配濾料+雙層級配濾料”兩級過濾模式過濾含聚污水運行穩定時的油珠、懸浮物粒子聚集分布如圖3所示，云圖中的彩色區域表示任意一種粒子的聚集分布特征，而區域顏色差異反映相應粒子在過濾流場中的分布濃度，揭示粒子在濾層區域的聚集分布密度。

　　由圖3可以看出，兩種粒子分別在一級過濾器和二級過濾器中的聚集分布均勻性與聚集分布密度相當，表明增加相同濾料填設模式的二級過濾仍可進一步發揮截污作用，提升含聚污水過濾性能，同時，也揭示出整體過濾流場穩定、濾層截污能力均衡。由于含聚污水中乳化油和膠體懸浮物的相互依存性，在任一級過濾器濾層區域，油珠粒子和懸浮物粒子的聚集分布特征具有相似性。

　　3.2 “雙層級配濾料+三層級配濾料”兩級過濾模式

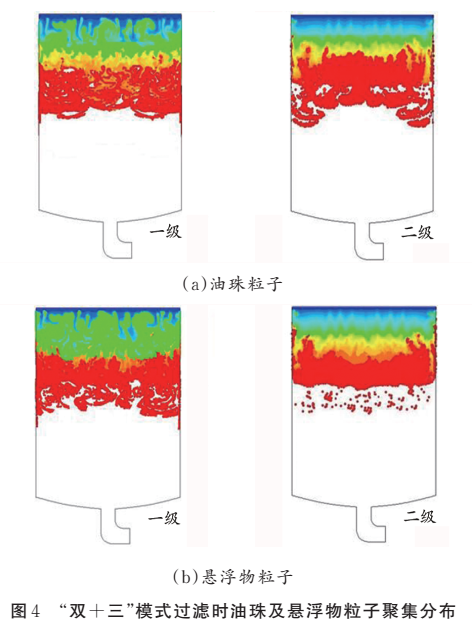

　　“雙層級配濾料+三層級配濾料”兩級過濾模式過濾含聚污水運行穩定時的油珠、懸浮物粒子聚集分布如圖4所示，云圖中的彩色區域及區域顏色差異同圖3。

　　由圖4可以看出，與一級過濾器中粒子聚集分布特征相比，在二級過濾器中，濾層區域油珠粒子及懸浮物粒子均向更大分布密度的聚集特征演變，且呈現明顯的“分層”現象，表明二級過濾充分依靠水力作用和界面作用進一步發揮液液、固液分離的潛力，小粒徑粒子能被所級配填設更低孔隙率的濾料層進一步截留，尤其在懸浮物粒子的聚集分布特征中體現得更為明顯，從而必然使含聚污水的過濾性能改善。

　　3.3 “三層級配濾料+三層級配濾料”兩級過濾模式

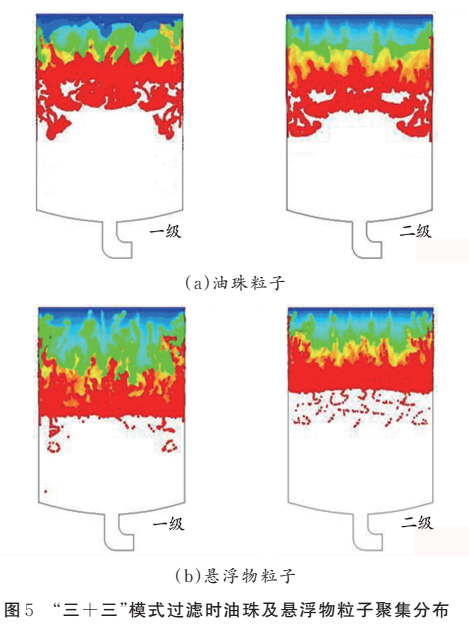

　　“三層級配濾料+三層級配濾料”兩級過濾模式過濾含聚污水運行穩定時的油珠、懸浮物粒子聚集分布如圖5所示，云圖中的彩色區域及區域顏色差異同圖3。

　　由圖5可以看出，由于每一級過濾器的濾料填設模式相同，油珠粒子、懸浮物粒子在兩級過濾器中的聚集分布特征相當，均呈現“分層”現象，特別是二級過濾器，其更低孔隙率濾料層部位分布有在前兩種工藝模式過濾器中鮮見的低聚集密度分散粒子，表明此兩級過濾模式發揮更徹底而有效的粒子截留與水質凈化。

　　4、工藝模式對水質過濾處理效果的影響

　　過濾器濾層任一流場區域位置處的含油與懸浮物含量可通過數值計算來追蹤該區域位置處油珠粒子與懸浮物粒子的體積分?jǐn)?shù)而求解。在運行穩定后，分別在距離一級、二級過濾器底部0.6m，即一級、二級過濾器模型濾床以下0.5m的集水空間位置取截面，追蹤提取該界面徑向上油珠粒子、懸浮物粒子分布的體積分?jǐn)?shù)，作為相應濾后出水的水質特性參數，進而建立含油質量濃度、含懸浮物質量濃度在不同過濾工藝模式一級、二級過濾器徑向位置上的分布特征，并綜合水質穩定性及含油、懸浮物去除率評價深度過濾處理效果。

　　4.1 “雙層級配濾料+雙層級配濾料”兩級過濾模式

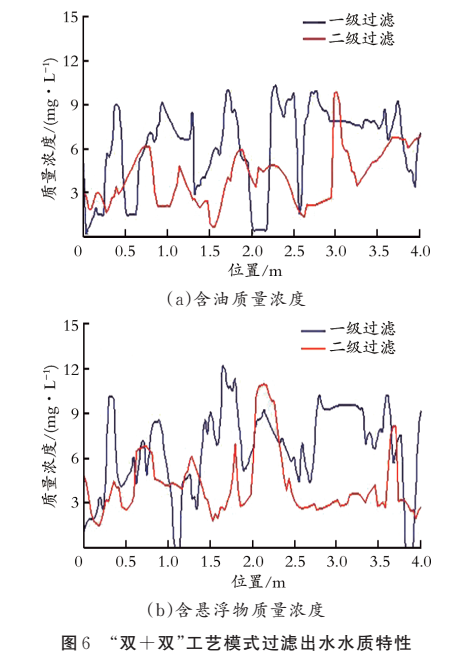

　　含聚污水在“雙層級配濾料+雙層級配濾料”兩級過濾模式下深度過濾出水的水質含油和懸浮物質量濃度特征如圖6所示。由圖6可以看出，相比于一級過濾出水截面水質含油質量濃度分布在1.0~10.3mg/L，二級過濾出水截面水質含油質量濃度分布相對較為集中，水質均一性和穩定性提高，含油質量濃度在1.0~6.0mg/L，出水平均含油質量濃度下降到4.02mg/L。同樣，出水截面水質含懸浮物質量濃度的分布從一級過濾后的2.0~11.0mg/L集中到1.5~6.5mg/L，此工藝模式過濾后出水平均含懸浮物質量濃度4.23mg/L。

　　4.2 “雙層級配濾料+三層級配濾料”兩級過濾模式

　　含聚污水在“雙層級配濾料+三層級配濾料”兩級過濾模式下深度過濾出水的水質含油、含懸浮物特征如圖7所示。由圖7可看出，二級過濾出水截面水質的均一性進一步提高，徑向上靠近過濾器壁面區域也未呈現水質不穩定的特征，二級過濾出水截面水質的含油質量濃度集中分布在0.1~5.0mg/L，濾后水平均含油質量濃度達到2.44mg/L;懸浮物含量為“痕跡”的追蹤統計點增多，這也與相應過濾層中油珠、懸浮物粒子的聚集分布特征(見圖4)及其“分層”現象相吻合，經一級過濾后，二級過濾出水截面水質的含懸浮物質量濃度分布集中在0~5.5mg/L，出水平均含懸浮物質量濃度為2.58mg/L。

　　4.3 “三層級配濾料+三層級配濾料”兩級過濾模式

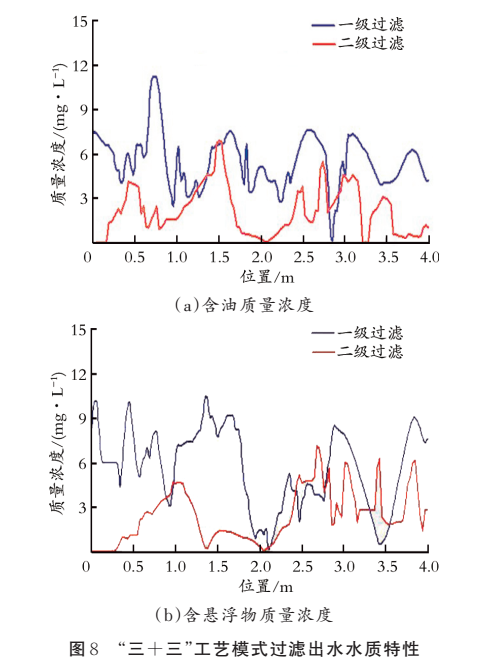

　　含聚污水在“三層級配濾料+三層級配濾料”兩級過濾模式下深度過濾出水的水質含油、含懸浮物特征如圖8所示。由圖8可以看出，在三層級配濾料過濾器一級過濾后，出水截面水質含油質量濃度集中分布在2.0~7.5mg/L，含懸浮物質量濃度集中分布在2.0~9.0mg/L，在三層級配濾料過濾器二級過濾后，出水截面水質含油質量濃度集中分布在0.1~5.0mg/L，含懸浮物質量濃度集中分布在0~5.0mg/L，濾后水平均含油質量濃度和含懸浮物質量濃度分別進一步下降到2.14mg/L和2.43mg/L，出水水質的均一性與穩定性改善，出水水質特性與“雙層級配濾料+三層級配濾料”兩級過濾模式相近。

　　為了進一步定量衡量不同過濾工藝模式含聚污水的深度處理效果，按式(3)計算各工藝模式兩級過濾中含聚污水的除油率和懸浮物去除率：

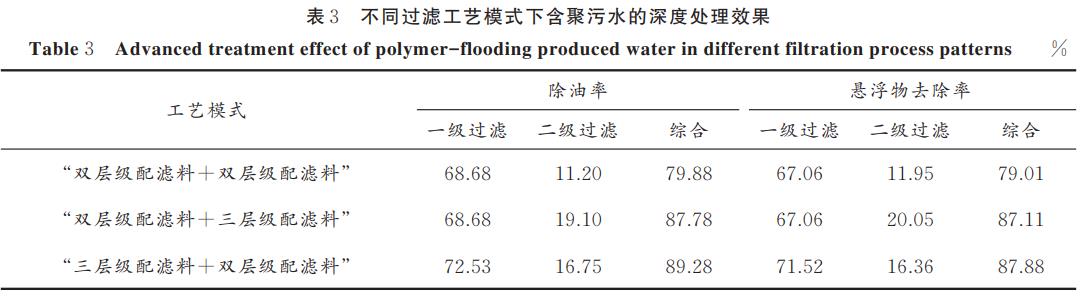

　　表3為不同過濾工藝模式下含聚污水的深度處理效果。

　　由表3可知，三種工藝模式下，“雙層級配濾料+三層級配濾料”工藝模式較“雙層級配濾料+雙層級配濾料”工藝模式的除油率和懸浮物去除率高出近10%，且含聚污水的綜合除油率和懸浮物去除率達到85%以上，深度過濾后水質含油、懸浮物指標均控制在5mg/L以內。因此，對于經普通處理后含聚污水的進一步深度處理，“雙層級配濾料+三層級配濾料”是一種潛在的可利用過濾工藝模式。

　　5、結論

　　(1)對普通處理后的含聚污水進行兩級深度過濾可依靠水力、界面效應實現進一步截污，低濃度、小粒徑油珠、懸浮物粒子能在兩級過濾器的不同孔隙率濾料層中被大幅截留、分離，再現穩定的過濾性能而獲取深度處理水源。

　　(2)“雙層級配濾料+三層級配濾料”工藝模式兩級過濾含聚污水的綜合除油率和懸浮物去除率分別能達到87.78%和87.11%，濾后水質的含油、懸浮物指標均可控制在5mg/L以內，是含聚污水經普通處理后進一步進行深度處理的潛在過濾工藝模式。(來源：大慶油田有限責任公司，大慶油田工程有限公司，東北石油大學 石油工程學院/黑龍江省石油石化多相介質處理及污染防治重點實驗室)
