1、裝置概況介紹

　　酚回收裝置是神華煤直接液化的配套子項目，主要處理污水汽提裝置來的含酚、氨的凈化水，將回收的氨水送回汽提裝置，脫酚、氨后的稀酚水一部分送到加氫穩定裝置回用，另一部分廢水能夠進入生化處理裝置進一步處理，同時得到產品粗酚(酚及同系物≥83%w)。

　　裝置按單系列設計，總生產能力為處理含酚污水93t/h，排出脫酚凈化水92.7t/h。裝置操作彈性，最大設計能力為正常設計能力的110%。年生產粗酚3645噸。設計年操作7440小時。

　　2、裝置工藝特點

　　酚回收裝置采用溶劑萃取法原理脫酚，溶劑萃取法是從高濃度含酚污水中回收酚類物質的主要方法，從而實現酚的脫除。在萃取工藝方面，萃取脫酚常用的溶劑有苯、重苯、輕油、重溶劑油、二異丙基醚(DIPE)、磷酸三丁酯(TBP)、甲基異丁基酮(MIBK)等。我單位萃取劑選用二異丙基醚。DIPE萃取脫酚技術在工業生產應用較多，DIPE工程應用較為成熟、可靠、穩定、蒸汽消耗較低。酚回收裝置工藝流程分五個部分，即萃取、溶劑和氨的脫除、溶劑的回收、廢液系統及溶劑貯存。

　　3、工藝基本原理

　　含酚污水進入轉盤萃取塔的上部，與從塔下部注入的二異丙基醚形成逆流接觸。利用酚在萃取劑中和在水中溶解度的差異，使溶質進行液液傳質，把酚水中含有的酚萃取出來，從而達到組分分離的目的。萃取過程包括以下三步：

　　(1)含酚污水(原料液)與二異丙基醚(萃取劑)充分混合接觸，完成溶質傳質過程;

　　(2)含溶劑凈化廢水(萃余相)和萃取物(萃取相)的分離過程;

　　(3)從萃取相和萃余相中回收萃取劑的過程，通常采用蒸餾方法回收。

　　本裝置屬于水―酚―二異丙基醚體系，一般控制二異丙基醚與酚水的體積比為1：7;該體系分配系數在PH值5-8時保持恒定，達到8.5后分配系數開始急劇下降。水在二異丙基醚中的溶解度為0.55%;二異丙基醚在水中的溶解度為0.85%(25℃)。

　　4、脫酚凈化水出水超標的影響因素分析

　　4.1 萃取溫度、PH值、萃取塔轉盤轉數和萃取停留時間的影響

　　在裝置運行過程中，萃取的溫度在40-45℃范圍內，符合二異丙基醚最佳萃取溫度指標。溫度稍高對萃取有好處，有利于萃取劑與水分離，還能加速水和油的傳質過程，但溫度過高，萃取劑在水中的溶解度增大，隨水帶走的損失量也增加，影響脫酚效率;PH值，對于在保證上游裝置正常脫氨的情況下，難以達到PH<8.5，實際運行中，含酚凈化水PH值為8.5-10之間，酚開始發生電離(以苯酚為例)，PhOH=PhO-+H+,離子態的PhO-基團親水性增強，在水中的溶解度提高，造成萃取分配系數下降，難以高效率萃取;在裝置運行過程中，萃取塔轉盤轉數對萃取過程的萃取理論級數影響明顯，通過實際生產，在處理量85-105t/h時，轉盤轉數在26-28r/min運行正常，若超出操作彈性范圍內，調整轉盤轉數對萃取效果不明顯;萃取停留時間也是影響萃取的重要因素之一，隨停留時間增加萃取效率也會增大，但停留時間繼續增加，萃取接近平衡，傳質推動力減小，傳質效率下降，若停留時間過短，含酚污水沒有同萃取劑充分接觸，造成萃取效果差，導致脫酚凈化水中酚含量超標。

　　4.2 萃取劑純度的影響

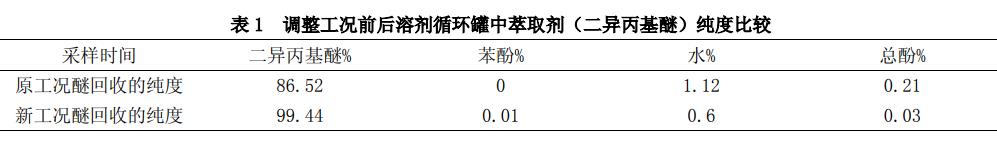

　　本裝置萃取劑在運行過程中重復回收利用，萃取劑回收主要在酚塔和水塔中。根據長期運行情況表明,水塔在常壓下，二異丙基醚和水的共沸溫度(61.4℃的條件下共沸物的組分為3.6%水和96.4%二異丙基醚)進行分離最合適，通過調節回流量、回流溫度和塔頂調節閥開度來調整塔頂溫度至58-63℃左右，回收醚的純度明顯增大。酚塔主要對萃取物的蒸餾回收醚，通過調整塔頂回流量或改變酚塔進料口進料，增加提餾段塔板，降低循環溶劑中酚含量，提高回收溶劑純度。根據長期的操作看，當酚塔頂部溫度超過70℃時，再生溶劑中的酚含量明顯加重，再生溶劑醚純度甚至低于87%(見表一)。所以合理控制酚塔頂部溫度至65-68℃左右，對控制再生溶劑的純度效果明顯。

　　通過表1數據說明，在調整工況后，水塔塔頂冷凝下來的水汽明顯降低，酚塔回收萃取劑中酚含量也減少了很多，萃取劑的純度明顯提高。

　　4.3 萃取比的影響

　　二異丙基醚與酚水的體積比是影響脫酚效果的一個重要因素。萃取效果取決于溶劑和含酚污水的體積比，體積比一般控制在1：7，當然也與含酚廢水中單元酚和多元酚的含量有關。在運行過程中，當出水中揮發酚含量超標時，一般都會加大注醚量，醚水配比有時達到1:5(設計1：7―1:10)。根據運行情況表明，當注醚量太大時，出水水質不能有效保證達標且醚純度也下降。醚水的比例超出設計值表現出來的是酚塔的超負荷運行現象，操作不穩定，塔頂產品二異丙基醚的純度降低，溶劑的再生效果差，從而形成惡性循環，因此合理控制醚水的萃取比是影響脫酚的重要因素。

　　4.4 含酚污水帶油的影響

　　含酚污水帶油也是導致酚含量超標的原因之一，由于萃取劑與油類物質極易互溶，當油類物質溶解到萃取劑里，就會污染萃取劑，嚴重時還可能發生乳化現象，在同樣的萃取比下，萃取劑的實際量會減少，影響了萃取的效率。為了解決含酚污水帶油問題，在上游裝置加注破乳劑加強除油，雖然采取了一系列措施，但是效果都不理想，目前的唯一辦法就是提高原料水罐液位加強除油和除油器除油，確保油含量在正常指標范圍內。

　　5、循環溶劑損失原因分析及解決方法

　　二異丙基醚為酚回收裝置的循環溶劑，在裝置運行過程中，循環溶劑損耗大且難以控制。2015年初，對于循環溶劑的損耗大這一現象，中心管理人員分析并總結出幾點解決方法，極大提高了循環溶劑的回收率，同時也節約了生產成本。

　　(1)本單位酚回收裝置在水塔設計了側線抽氨，從長期運行效果看，在蒸汽波動和進料量波動較大時，水塔容易出現液泛，造成中部溫度頻繁波動，從中部側線抽出介質中醚含量很高，通過冷卻器進入氨水罐，造成很多一部分醚在氨水罐中。因此，合理控制氨水罐液位，必要時可安裝界位計，定期回收氨水罐中的醚，當氨水罐液位較低時，將外送流程改入轉盤萃取塔，萃取后回收溶劑。同時合理控制水塔側線閥位開度在20-40%范圍內，尤其在水塔液泛波動的情況下，應及時調整，避免大部分的醚蒸汽通過側線進入氨水罐。

　　(2)在裝置運行過程中，通過分析粗酚產品的純度發現二異丙基醚含量超標現象比較多。二異丙基醚的含量決定溶劑損失量，要減少二異丙基醚的損失，必須優化工藝操作，嚴格控制酚塔溫度、壓力在指標范圍內。從運行情況表明，當酚塔中部溫度控制80℃左右，底部溫度控制在195℃左右時，粗酚中二異丙基醚的含量明顯降低。同時在操作中可選擇從上進料口進料，增加精餾段的塔盤，既保證了粗酚產品的純度也減少了醚的損失，同時也提高了循環溶劑的質量。

　　(3)醚呼吸器冷卻器連接了酚回收所有與醚有關的設備，是對醚蒸汽進行最后一步冷卻的設備，冷卻的液相進入溶劑循環罐，剩下的不凝氣通過醚呼吸氣冷卻器頂部呼吸閥排至大氣中，但是在長期的生產運行中發現醚呼吸氣冷卻器氣液相線易堵，造成系統壓力升高，裝置波動大，降低了醚蒸汽的回收和冷卻效果，導致醚的浪費。通過總結經驗，提出技改，在醚呼吸氣冷卻器氣相線增加了蒸汽吹掃線和檢查導淋，定期檢查管線是否堵塞并進行蒸汽吹掃，溶解管線里面結晶物和煤粉雜質，確保醚呼吸線暢通，更好的進行醚的回收同時也保護了環境。

　　6、結束語

　　隨著我國工業化進程的不斷推進，煤化工也是蓬勃發展，與此同時工業廢水的處理也備受關注。酚回收作為煤液化污水處理的子項目，通過長周期的運行摸索，總結經驗，最終解決了生產中出現的各類問題，達到了脫酚凈化水的排放標準，不僅為下一步生化處理奠定基礎，同時也為污水零排放做出貢獻。(來源：中國神華煤制油化工有限公司鄂爾多斯煤制油分公司)
