澳門石排灣水廠

　　編者說：

　　最近發現有個池子挺厲害，著重寫一下它的應用。

　　這個項目處理量13萬噸/天，和動輒幾十萬噸處理規模的水廠來比，實在算不上出眾，但是它憑借著“三高”成功獲得了小編青睞，也獲得了比小編更厲害的人的青睞。當然這“三高”是高顏值、高水平、高內涵。

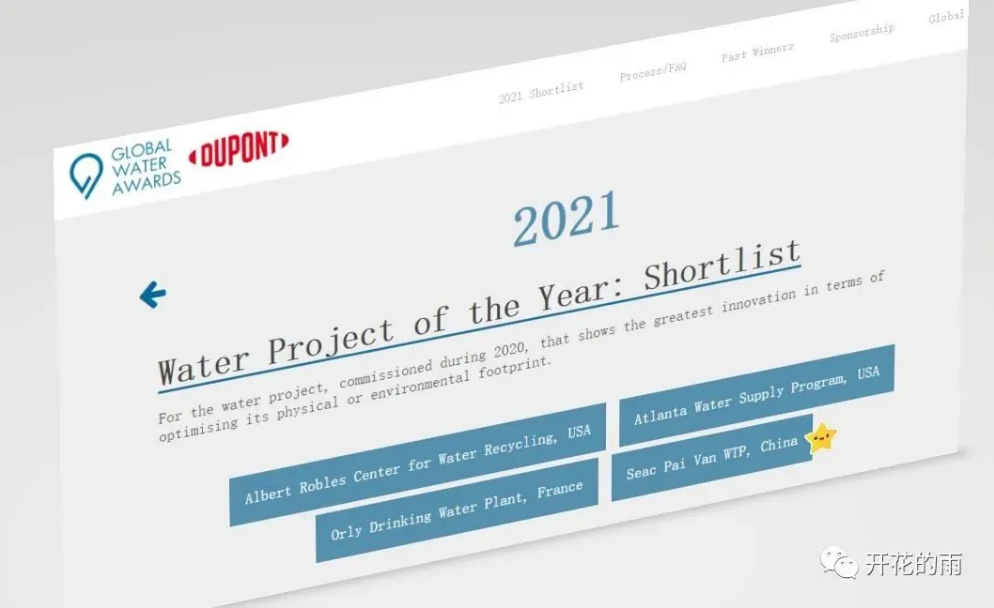

　　它既獲得綠色建筑認證（一星），還入圍了2021年GWI 年度水項目獎四強，而且是亞洲地區唯一一個進入該獎項最終四強的項目。

　　編者心中頓時起了兩個疑惑：

　　1.獲得綠色建筑認證，憑什么？

　　2.入圍GWI 2021年度水項目獎最終四強，有哪些亮點？

　　編者今天就來扒一扒,看看它為啥這么牛，到底有哪些吸引人的地方？

　　項目名稱：澳門石排灣水廠

　　處理規模：13萬噸/天

　　總承包單位：蘇伊士水務工程有限責任公司

　　設計單位：湖南省建筑設計院有限公司

　　土建單位：建信工程有限公司

　　工藝流程：Pulsatube脈沖澄清池、Pulsazur炭吸附脈沖池、Aquazur V型濾池

　　看起來是不是平平無奇？接下來我來揭曉它的多重身份！

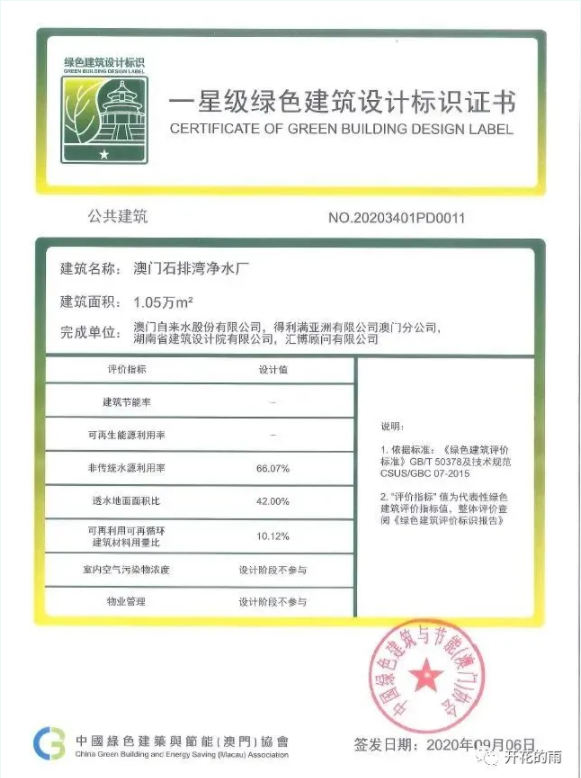

　　1. 澳門第一座獲得綠建一星級評定的水廠

　　設置了垂直綠化、屋頂綠化，考慮了廢水和再生水回用，對類似工程具有廣泛的示范作用。在澳門當?shù)貙?duì)節約用地及環境影響控制極為苛刻的背景下，本工程既滿足了政府職能部門的高標準建設要求，又節約了工程投資和運維費用.

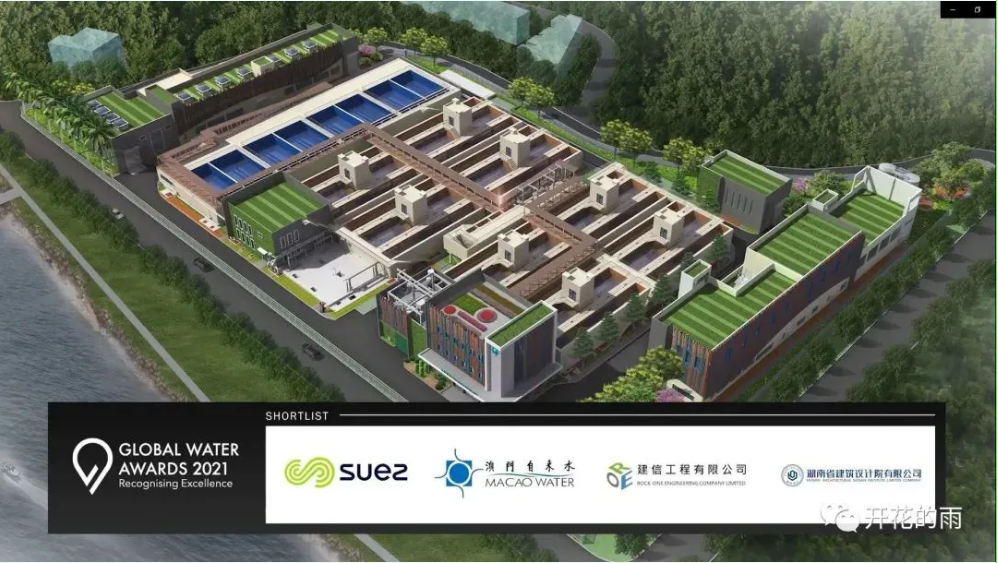

　　2. 花園景觀式綠色水廠

　　建筑物設置屋頂綠化和垂直綠化，采用外掛木條裝飾，在建設現代化水廠的同時，與周邊環境協調融合，打造花園景觀式“綠色”水處理廠。

　　設有再生水及廢水回用系統

　　項目設置再生水回用系統，為廠區綠化、道路澆灑及沖廁供水，再生水供水系統的水源來自澳門污水處理廠的再生水。廠區反沖洗廢水回用至處理設施前段，避免淡水資源的浪費。

　　結合綠色建筑、海綿城市等理念設計

　　將澳門石排灣凈水廠工程打造為環境優美，體現植物群落生態效應，以水文化教育展示基地為輔，集展示、教育、休閑為一體的綠色生態水廠示范工程，打造成為花園景觀式、綠色水處理廠。

　　低影響開發雨水設施

　　場地園路路面兩側設置生態植草溝和下凹式綠地，根據地形設置的下凹式綠地雨水花園，對雨水進行蓄積和入滲。暴雨時雨水通過在下凹式綠地及雨水花園上設置的溢流排水口，超量雨水引入市政管網排放，最大限度地減少市政管網徑流負荷，降低市政雨水管網排水壓力。并充分利用場地內豎向設計，合理引導雨水徑流。

　　3. 公眾示范教育基地

　　公眾參觀通道與廠房高度融合，對正常運行無干擾。在水處理構筑物頂部設置專用參觀通道，從綜合樓展示廳開始，經水處理構筑物，最后接至泵站南側的大巴?？奎c(diǎn)，在不增加占地的情況下，實現了參觀與廠區生產的完全分流。

　　建筑物屋頂設置了透明采光罩，盡量利用自然光實現室內照明，合理經濟有效地運用自然通風采光。

　　4.緊湊型水廠

　　本工程進行了充分的集成設計，將一級混凝池和綜合樓合建；脈沖澄清池、二級混凝、脈沖吸附池、三級混凝、V型濾池、鼓風機房等主要水處理構筑物均設計合建；清水池、反沖洗廢水池和污泥池地埋疊合在其他水處理構筑物下,圍墻內占地面積僅25.8畝。

　　有人看你要問，真的這么缺地么？真的！缺到什么程度？缺到必須得占用一些現有水庫的用地才行！可研方案里寫到：

　　綜上分析，建議選擇石排灣水庫庫區現有用地及填方區作為水廠用地?？偺罘矫娣e約為4500m2，總占地面積為17200m2。下為最初占地，與最終略有差異。

　　5. 水源多變、水質復雜的水廠

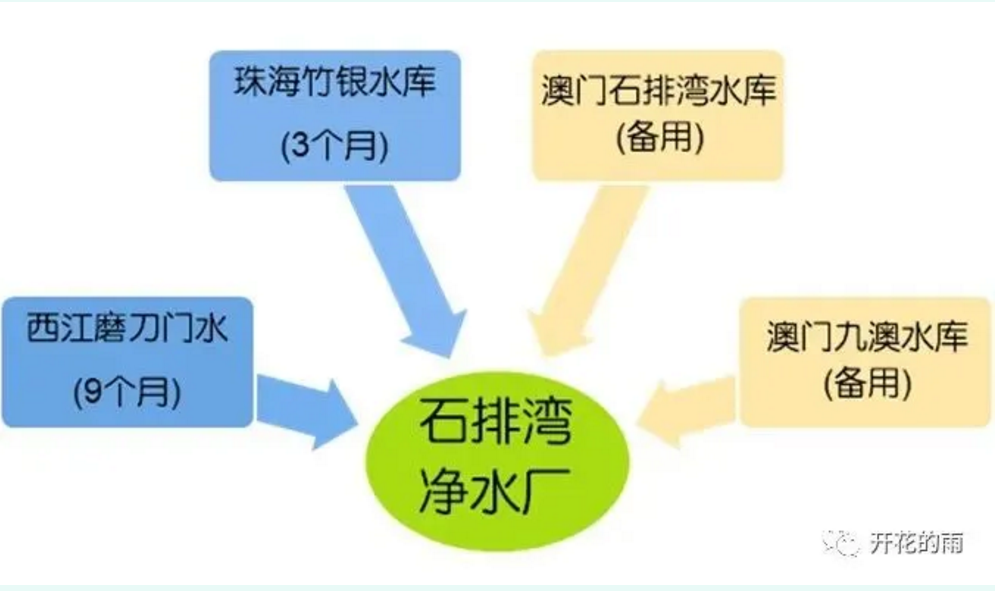

　　水源：兩用兩備，常用水源為西江水和竹銀水庫水，西江水為主，咸潮期間水源切換為竹銀水庫水；備用水源為澳門石排灣水庫及九澳水庫。

　　No.1

　　西江水特點（每年使用約9個月）

　　濁度變化范圍大（雨季最大300 NTU）

　　短時高氨氮（平均0.24 ppm，最大1 ppm)

　　短時高CODMn：高濁時高有機物（溶解性物質）

　　No.2

　　竹銀水庫水特點（每年使用3個月）

　　低濁(最大30 NTU)，中等有機污染(最大TOC5.3 ppm)、高藻，春季水華

　　藍藻代謝產物MIB(最大84.8 ng/L)，土臭素(10.9 ng/L)

　　No.3

　　備用水源

　　備用水源：澳門石排灣水庫及九澳水庫。

　　在珠海水源異常情況下，啟動石排灣水庫、九澳水庫供水。

　　石排灣水庫原水屬于低濁、高藻原水。藻類常年偏高。原水嗅味主要為土、霉味，由藻類產生。

　　九澳水庫臨近石排灣水庫，其水質特點與石排灣水庫類似。

　　6. 國內首個兩級脈沖澄清工藝的水廠

　　根據原水水質特點，所選工藝應同時適應兩種水質，并可耐受水質變化的沖擊。主要污染物為濁度、藻類、嗅味、微量有機物和微污染物。

　　為什么要采用兩級脈沖澄清工藝？

　　原水溴化物含量高，季節性高藻低濁，氨氮、有機污染物波動大，峰值不高呈微污染狀態，有突發性水質污染風險時，脈沖吸附工藝相對臭氧活性炭更具優勢，占地省，能耗藥耗低，所需危險化學品較少，運行更安全。

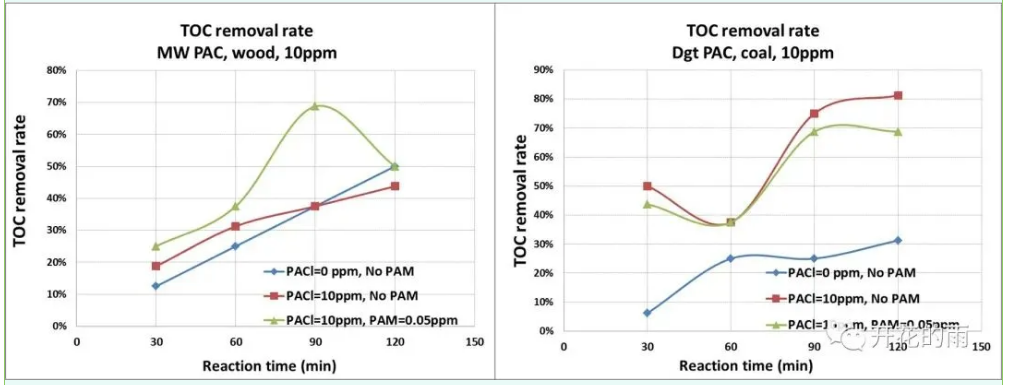

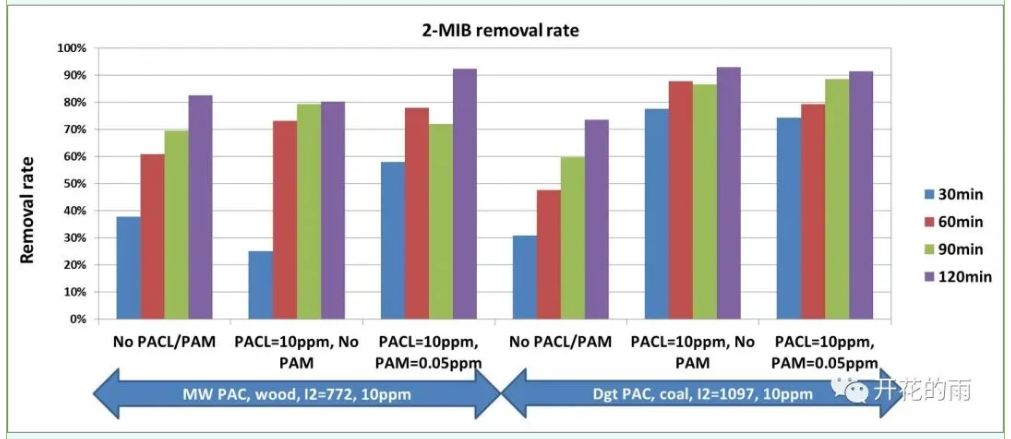

　　脈沖強度、排泥周期、運行格數、粉末活性炭及各種藥劑投加量均靈活可調，脈沖吸附工藝對沿海由江河、水庫水組成的多水源適用性較好，處理污染物特別是有機污染物具有一定的彈性空間；出色的絮凝能力有利于發揮粉末活性炭的吸附效應；炭泥回流提高了粉末活性炭的利用效率，運行成本相對較低。

　　在污泥懸浮床、混凝劑、絮凝劑和粉末活性炭的聯合作用下，脈沖吸附池對藻類、色度、土質顆粒等所形成的沖擊負荷耐受能力較強。采用兩級脈沖澄清，進一步降低了濾池進水濁度，充分保證了濾后水質；前端澄清池和后端吸附池處理的目標可以各有側重，各池功能相對更為單一，更能充分發揮各自優勢，處理效果更好，運行更為靈活穩定。

　　采用兩級脈沖澄清工藝，各級去除目標可有側重，脈沖澄清和脈沖吸附更能充分發揮各自優勢，相對單一脈沖吸附工藝，處理效果更為穩定。

　　7. 高品質水廠

　　出水水質優于澳門當?shù)氐娘嬎|(zhì)標準。

　　8. 完全無人值守水廠

　　本項目有別于一般的水廠，該水廠位于澳門離島區，而其運營管理將在位于澳門半島的青洲辦公室進行，兩地相隔十多公里。水廠內無需投入額外人力資源，只有在廠區故障或其他緊急狀態下，才會有人短暫停留，實現了真正意義上的遠程操控。

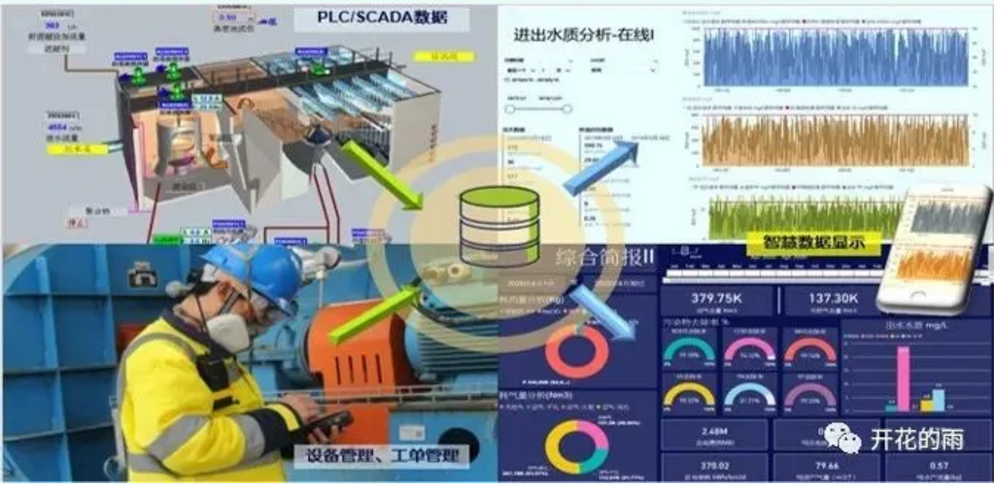

　　水廠應用了蘇伊士AQUADVANCED?智慧能源管理系統，監控并優化水源井及水泵的性能、實時優化自來水供水系統、優化自來水供水管網的運營管理、對自來水廠360°全面實時績效管理，降低運營成本、提升處理效率。

　　9. 一座優化整個澳門供水布局的水廠

　　根據澳門城市發展規劃，澳門未來的發展由過去的以澳門半島為中心，轉變?yōu)榘雿u、離島區均衡發展。隨著澳門經濟、社會的發展，離島地區需水量日益增加。

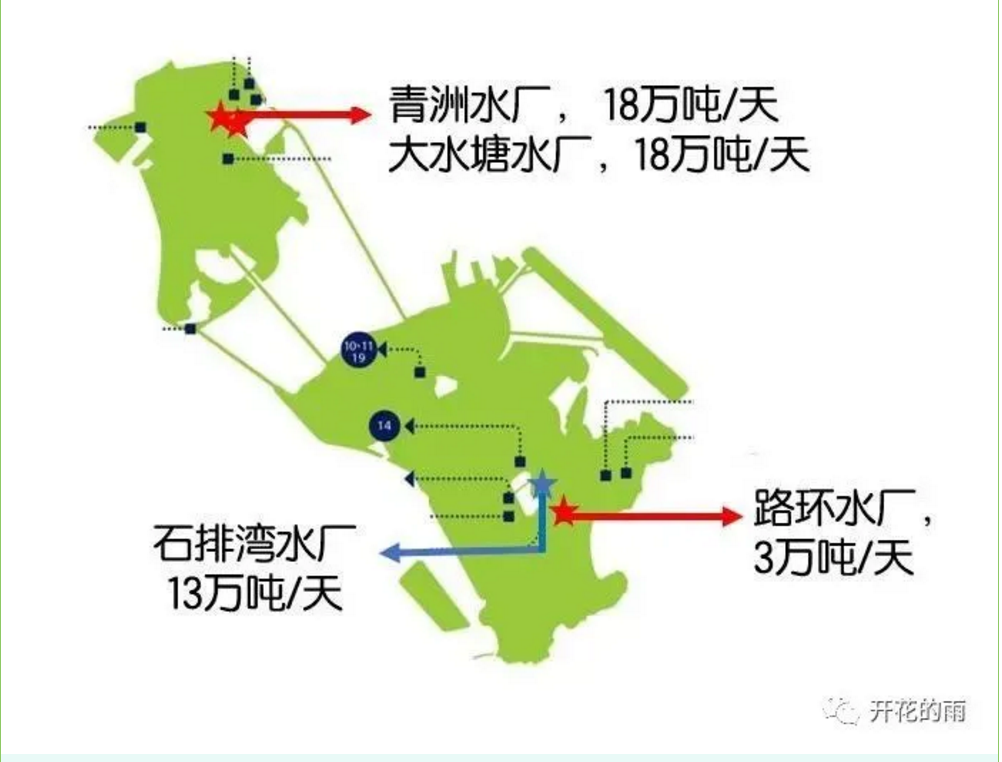

　　在石排灣水廠建設之前，澳門半島正在運營的水廠分別為18萬噸/天的青洲水廠、18萬噸/天的大水塘水廠，只有3萬噸/天的路環水廠位于離島區。因此澳門半島的每天36萬噸/天的產能除滿足半島內的飲用水供給外，還要通過配套設施被調配至離島區，以應付離島區的部分需水要求。石排灣水廠的建設將更好地平衡澳門半島及離島的供水能力，保障離島區的需水量，極大改善整個澳門的供水布局。

　　結語

　　看了許多的水廠，介紹過很多的工藝，詳細整理完石排灣水廠的情況，猛然間一句詩飄入腦海：后宮佳麗三千人，三千寵愛在一身。
