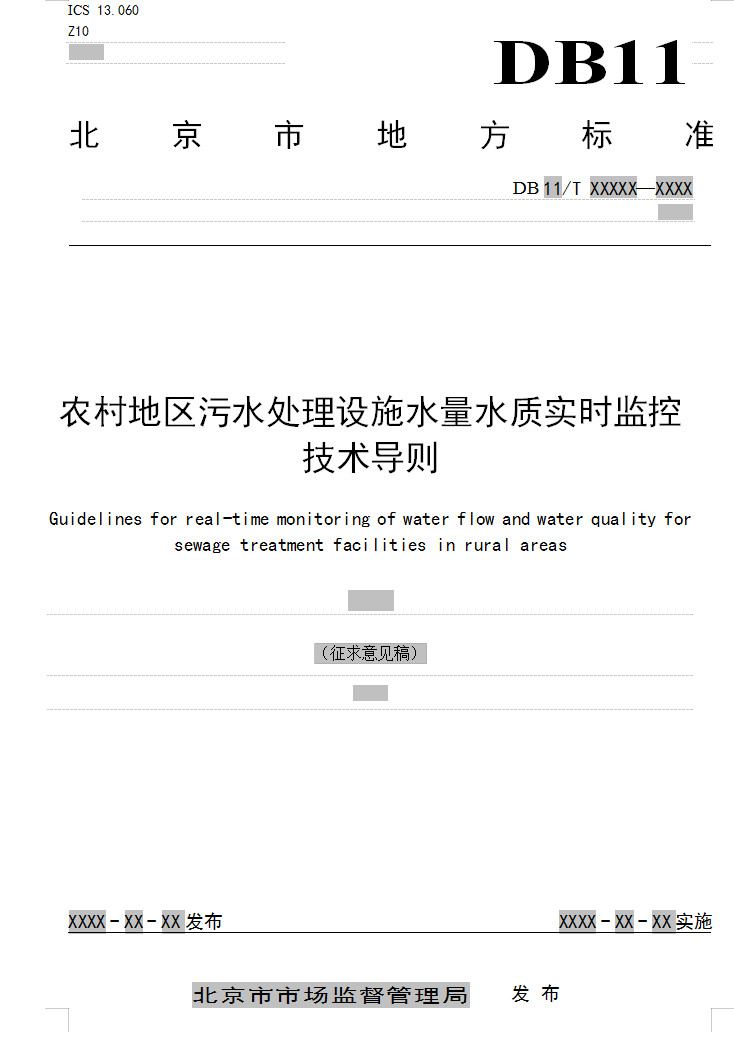

北京市地方標準《農村地區污水處理設施水量水質實時監控技術導則》（征求意見稿）于近日公布，本文件規定了農村地區污水處理設施水量、水質實時監控系統的建設、安裝、驗收及運行維護。本文件適用于農村地區已建、新建、改擴建分散生活污水處理設施水量、水質實時監控系統的設備選型、建設、安裝、驗收和運行維護。詳情如下：

　　前 言

　　本文件按照GB/T 1.1的規定起草。

　　本文件由北京市水務局提出并歸口。

　　本文件由北京市水務局組織實施。

　　本文件起草單位：北京市排水管理事務中心、北京清流技術股份有限公司、北京市水科學技術研究院。

　　本文件主要起草人：

　　農村地區污水處理設施水量水質實時監控技術導則

　　1 范圍

　　本文件規定了農村地區污水處理設施水量、水質實時監控系統的建設、安裝、驗收及運行維護。

　　本文件適用于農村地區已建、新建、改擴建分散生活污水處理設施水量、水質實時監控系統的設備選型、建設、安裝、驗收和運行維護。

　　2 規范性引用文件

　　下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

　　GB/T 4208 外殼防護等級（IP代碼）

　　GB 4351.1 手提式滅火器 第1部分 性能和結構要求

　　GB/T 11822 科學技術檔案案卷構成的一般要求

　　GB/T 17214.1 工業過程測量和控制裝置工作條件 第1部分 氣候條件

　　GB 50057 建筑物防雷設計規范

　　GB 50093 自動化儀表施工驗收規范

　　GB 50172 電氣裝置安裝工程蓄電池施工及驗收規范

　　HJ/T 15 超聲波明渠污水流量計

　　HJ/T 96 pH水質自動分析儀技術要求

　　HJ/T 98 濁度水質自動分析儀技術要求

　　HJ/T 101 氨氮水質自動分析儀技術要求

　　HJ/T 102 總氮水質自動分析儀技術要求

　　HJ/T 103 總磷水質自動分析儀技術要求

　　HJ/T 353 水污染源在線監測系統安裝技術規范

　　HJ/T 354 水污染源在線監測系統驗收技術規范

　　HJ/T 367 電磁管道流量計

　　HJ/T 372 水質自動采樣器技術要求及檢測方法

　　HJ/T 377 化學需氧量(CODcr)水質在線自動監測儀

　　HJ 477 污染源在線自動監控（監測）數據采集傳輸儀技術要求

　　JJG 1033 電磁流量計

　　JJF 1048 數據采集系統校準規范

　　JJG 004 明渠堰槽流量計計量檢定規程

　　JJG 631 氨氮自動監測儀

　　JJG 1012 化學需氧量（COD）在線自動監測儀檢定規程

　　JJG 1094 總磷總氮水質在線分析儀檢定規程

　　SL 537 水工建筑物與堰槽測流規范

　　DB11/307 北京市水污染物排放標準

　　DB11/1612 農村生活污水處理設施水污染物排放標準

　　3 術語與定義

　　下列術語和定義適用于本文件。

　　3.1 農村地區污水處理設施水量、水質實時監控系統 real-time monitoring system of water flow and water quality of sewage treatment facilities in rural areas

　　農村污水處理設施水量、水質在線監測設備及其它重點設備在線監測裝置的采集傳輸系統。

　　3.2 在線監測設備 on-line monitoring equipment

　　用于監測農村污水處理設施進、出水口水量的流量計和監測出口水質的水質自動分析儀。

　　3.3 數據采集傳輸儀 data acquisition transmission apparatus

　　采集各種類型監控儀器儀表的數據、完成數據存儲及上位機數據通訊傳輸功能的單片機、工控機、嵌入式計算機、嵌入式可編程控制器（PLC）或可編程控制器等。

　　3.4 采樣系統 sampling system

　　采樣系統是水質監測系統的一個重要組成部分，通常把系統中的信號是脈沖序列形成的離散系統，稱為采樣系統。采樣系統由水質自動采集器和管路組成。

　　3.5 水質自動采樣器 automatic water sampler

　　包括采水單元和配水單元。采水單元由采水泵、采樣浮筏和粗隔離柵、水樣分配單元、壓力流量監控和采水管道等組成；配水單元由預處理裝置、自動清洗裝置和輔助部分等組成。

　　3.6 平均無故障連續運行時間 continuous operation mean time between failures

　　自動分析儀在檢驗期間的總運行時間與發生故障次數（次）的比值，以“MTBF”表示，單位為h/次。

　　4 系統組成和要求

　　農村地區污水處理設施水量、水質實時監控系統由在線監測設備、信息采集傳輸儀、監測站房及附屬設施組成。

　　4.1 在線監測設備

　　在線監測設備安裝在污水處理設施進、出水口，主要實時采集水量、水質監測數據。應滿足的基本要求：

　　a)水量監測設備主要監測污水處理設施進、出水口水量；水質監測設備主要監測污水處理設施出水口水質；

　　b)水量監測設備監測瞬時流量和累計流量，瞬時流量和累計流量實時在線監測；水質監測設備監測COD、總氮、氨氮、總磷、pH和濁度，pH和濁度實時在線監測，其余指標每2小時監測一次；

　　c)具有監測數據顯示、存儲和輸出功能；

　　d)對于水質監測設備，意外斷電再度上電時，能自動清洗管路，自動復位重新測試的狀態；

　　e)自行設定報警上、下限制，當超過設定值，具有故障報警、顯示和診斷功能；

　　f)具有異常報警和斷電數據自動保護功能;

　　g)具有防止內部數據被改寫的功能措施；

　　h)水質監測儀器應具備自動標樣核查和自動校準功能。

　　4.2 信息采集傳輸儀

　　信息數據采集傳輸儀安裝在監測站房?jī)?nèi)，采集在線監測設備的數據信號，存儲水量、水質數據；利用有線/無線網絡傳輸水量、水質數據和其它重點設備狀態數據。應滿足的基本要求：

　　能夠?qū)崟r(shí)采集、存儲和傳輸水量、水質在線監測儀器的監測數據、工作參數及運行狀態；

　　能對存儲數據進行分析、統計和檢索，可以通過圖表進行展示；

　　支持有線通訊（ADSL/ISDN/光纖寬帶等）或無線通訊（GSM/CDMA/GPRS/3G/4G/5G、無線電臺、衛星通訊等）；

　　具有故障報警、顯示和診斷功能，能將故障報警信號輸出到遠程控制網；

　　具有現場和遠程設置功能，既能夠在采集現場對數據采集設備進行參數設定，也能夠接收遠程設置命令設定各項工作參數，如：采樣數據量程、監測參數報警值的上、下限；

　　具有斷電數據自動保護功能，數據自動補發和歷史數據召喚的功能。

　　4.3 監測站房

　　監測站房用于承載系統儀器、設備的主體建筑物和外部保障條件。

　　4.4 附屬設施

　　附屬設施包括供電設備、空調、照明設備、綜合布線、給排水設備、防雷和防火防盜設施等。

　　5 設備選型

　　5.1 設備通用要求

　　5.1.1 外觀要求

　　外觀應滿足以下要求：

　　外觀表面應清潔、無脫漆、無銹蝕，不得有剝皮、生銹、毛刺、劃痕、裂紋、變形等現象；

　　連接部分應緊固可靠，緊固件應無松動、缺損等現象；

　　儀器結構應便于安裝、調整、使用和維修，應有防盜設施。

　　5.1.2 外殼防護要求

　　外殼防護要求應符合GB/T 4208的規定。

　　5.1.3 機械環境適應性要求

　　在正常包裝狀態下，所有儀器設備均應能承受運輸過程中可能產生的振動、意外沖擊、碰撞、跌落等要求。

　　5.2 在線監測設備選型與技術參數

　　5.2.1 水量監測設備

　　5.2.2 水量監測設備選擇依據

　　水量監測設備按設備安裝位置，分為明渠水量監測設備和管道水量監測設備。

　　進、出水口為明渠時，水量監測設備采用超聲波明渠污水流量計；

　　進、出水為管道時，水量監測設備采用電磁管道流量計。

　　5.2.3 水量監測設備技術參數要求

　　5.2.3.1.1 超聲波明渠污水流量計

　　超聲波明渠污水流量計技術參數應滿足以下要求：

　　誤差

　　1)整套儀表誤差包括量水堰槽誤差，整套儀表的系統誤差參照 JJG 004的規定；

　　2)超聲波明渠污水流量計的計時誤差≤5min/30d；

　　3)液位測量誤差≤3mm，重復性誤差≤1mm；流量測量誤差≤5％；重復性誤差≤1.8%。

　　輸出信號與接口：（4～20）mA；RS232或RS485；

　　可靠性 ：MTBF≥200d；

　　其他

　　1)計量檢定結論應為合格，計量檢定應符合JJG 004的規定；

　　4)其他方面應符合HJ/T 15的規定。

　　5.2.3.1.2 電磁管道流量計

　　電磁管道流量計技術參數應滿足以下要求：

　　準確度等級和基本誤差限：應按照表1的規定。

重復性：應不超過相應等級最大允許誤差絕對值的1/2；

　　穩定性（長期漂移）：流量計經連續30天穩定性試驗后，不超過基本誤差限絕對值的1/3；只適用于公稱通徑不大于500mm的流量計，500mm以上的流量計可由制造廠與用戶協商確定；

　　輸出信號與接口 ：（4～20）mA；RS232或RS485；

　　可靠性 ：MTBF≥25000h；

　　其他

　　1)計量檢定結論應為合格，計量檢定依據應符合 JJG 1033的規定；

　　5)其他方面應符合 HJ/T 367的規定。

　　5.2.4 水質監測儀器

　　5.2.5 水質監測指標選擇依據

　　5.2.5.1.1 出水排入水體

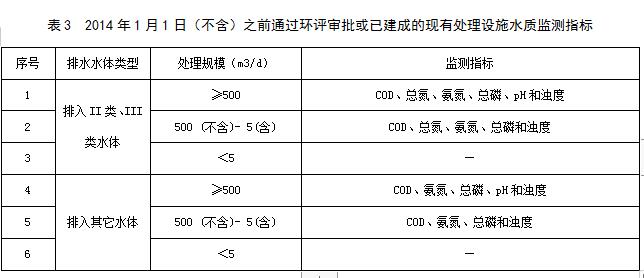

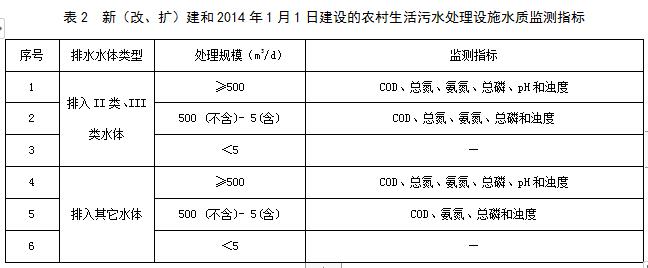

　　新（改、擴）建和2014年1月1日(含)后通過環評審批的現有處理設施出水水質監測指標按照表2執行。2014年1月1日（不含）之前通過環評審批或已建成的現有處理設施出水水質監測指標按照3執行。

　　5.2.5.1.2 出水用于農田灌溉

　　出水用于農田灌溉執行以下標準：

　　規?！?00m3/d的污水處理設施監測pH和濁度；

　　針對規模＜500m3/d的污水處理設施不監測水質。

　　5.2.6 水質監測設備技術參數要求

　　5.2.6.1.1 化學需氧量（CODcr）水質在線自動監測儀

　　化學需氧量（CODcr）水質在線自動監測儀技術參數應滿足以下要求：

　　測量范圍：（0～1000）mg/L，可擴充；

　　零點漂移：不超過±3mg/L；

　　量程漂移：不超過±10%；

　　示值誤差：不超過±10%；

　　重復性誤差：不超過±10%；

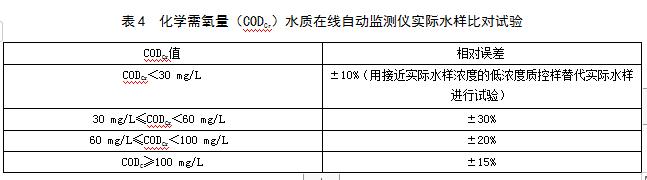

　　實際水樣比對試驗80%相對誤差見表4；

采樣周期：任意可調，或整點測量模式；

　　可靠性：MTBF≥360h；

　　輸出信號與接口：（4～20）mA；RS232或RS485；

　　其他：

　　1)計量檢定結論應為合格，計量檢定應符合JJG 1012的規定；

　　6)其他方面應符合HJ/T 377的規定。

　　5.2.6.1.2 總磷水質自動分析儀

　　總磷水質自動分析儀技術參數應滿足以下要求：

　　測量最小范圍：（0～50）mg/L；

　　零點漂移：不超過±5%；

　　量程漂移：不超過±10%；

　　示值誤差：（0～0.5）mg/L，不超過±0.05 mg/L；>0.5 mg/L，不超過±10%；

　　重復性誤差：不超過±5%；

　　實際水樣比對試驗：相對誤差值應不大于±15%；

　　采樣周期：任意可調，或整點測量模式；

　　可靠性：MTBF≥720h；

　　輸出信號與接口：（4～20）mA；RS232或RS485；

　　其他：

　　1)計量檢定結論應為合格，計量檢定應符合JJG 1094的規定；

　　7)其他方面應符合HJ/T 103的規定。

　　5.2.6.1.3 總氮水質自動分析儀

　　總氮水質自動分析儀技術參數應滿足以下要求：

　　測量最小范圍：（0～100）mg/L；

　　零點漂移：不超過±5%；

　　量程漂移：不超過±10%；

　　示值誤差：（0～2）mg/L，不超過±0.2mg/L；>2 mg/L，不超過±10%；

　　重復性誤差：不超過±5%；

　　實際水樣比對試驗：相對誤差值應不大于±10%；

　　采樣周期：任意可調，或整點測量模式；

　　可靠性：MTBF≥720h；

　　輸出信號與接口：（4～20）mA；RS232或RS485；

　　其他：

　　1)計量檢定結論應為合格，計量檢定應符合JJG 1094的規定；

　　8)其他方面應符合HJ/T 102的規定。

　　5.2.6.1.4 氨氮水質自動分析儀

　　氨氮水質在線自動監測儀技術參數應滿足以下要求：

　　測量范圍：電極法為（0.05～100）mg/L；光度法為（0.05～50）mg/L；

　　零點漂移：電極法和光度法不超過±5%；

　　量程漂移：電極法不超過±5%；光度法不超過±10%；

　　重復性誤差：電極法不超過±5%；光度法不超過±10%；

　　實際水樣比對試驗：電極法和光度法實際水樣比對試驗80%相對誤差均不大于±15%；

　　采樣周期：任意可調，或整點測量模式；

　　可靠性：電極法和光度法MTBF≥720h；

　　輸出信號與接口：（4～20）mA；RS232或RS485；

　　其他：

　　計量檢定結論應為合格，計量檢定應符合JJG 631的規定；

　　其他方面應符合HJ/T 101的規定。

　　5.2.6.1.5 濁度水質自動分析儀

　　濁度水質在線自動監測儀技術參數應滿足以下要求：

　　測量范圍：（0～100）NTU；

　　零點漂移：不超過±3%；

　　量程漂移：不超過±5%；

　　重復性誤差：不超過±5%；

　　實際水樣比對試驗：相對誤差值應不大于±10%；

　　采樣周期：任意可調，或整點測量模式；

　　可靠性：MTBF≥720h；

　　輸出信號與接口：（4～20）mA；RS232或RS485；

　　其他方面應符合HJ/T 98的規定。

　　5.2.6.1.6 pH水質自動分析儀

　　pH水質在線自動監測儀技術參數應滿足以下要求：

　　測量最小范圍：2～12（0～40℃）。

　　重復性誤差：±0.1pH以內；

　　實際水樣對比：±0.5pH以內；

　　漂移：±0.1pH以內；

　　響應時間：≤0.5min；

　　可靠性：MTBF≥720h；

　　輸出信號與接口：（4～20）mA；RS232或RS485；

　　其他方面應符合HJ/T 96的規定。

　　5.2.7 采樣系統

　　5.2.8 水質自動采樣器

　　水質自動采樣器技術參數應滿足以下要求：

　　采樣量誤差：≤±10%；

　　吸水高度：＞5m；

　　最大水平采樣距離：＞50m；

　　可靠性：MTBF≥1440h；

　　其他方面應符合HJ/T 372的規定。

　　5.2.9 管路

　　管路技術參數應滿足以下要求：

　　管路材質不會產生二次污染，不影響儀器測量結果的準確性；

　　管材水力學特性良好，流阻損失最小，水密封性好，保證管路有效而經濟的工作；

　　性能穩定，有一定的承壓強度，又有較高的防止水和土壤的侵蝕能力；

　　耐久穩定性好，幾乎不需維護；

　　管路連接應施工簡便、快速，安裝質量不受施工條件、人員技術水平不同的影響。

　　5.2.10 數據采集傳輸儀

　　數據采集傳輸儀技術參數應滿足以下要求：

　　數據采集誤差：≤1‰；

　　存儲容量：至少存儲14400條記錄；

　　可靠性：MTBF≥1440h；

　　接口：至少具有5路RS485或RS232數字輸入通道；至少具備8路模擬量輸入通道，應支持（4～20）mA電流輸入；至少具有4路繼電器輸出通道；

　　協議：采用統一的通訊協議用于數據采集設備傳輸及數據接收軟件接收監測數據，并具有校驗功能，能夠及時糾正傳輸錯誤；

　　其他方面應符合HJ 477的規定。

　　5.2.11 供電設備

　　供電電源采用太陽能鋰電池或220V交流電方式供電，無論采用交流電還是太陽能供電均應具備各自產品標準所規定的性能并應能符合系統設備對供電質量的要求，主要技術要求如下：

　　交流電壓：220V，允許變幅為±10%，50Hz±1Hz；

　　直流電壓：電壓：12V，允許變幅為-10%～+20%；24V，允許變幅為-10%～+20%；

　　對于蓄電池的充放電性能以及密封防酸安全性能等應符合GB 50172的規定。

　　6 建設和安裝

　　6.1 站房建設

　　站房建設應滿足以下要求：

　　監測站房不能搭建于通訊盲區，監測站房應專室專用。監測站房應盡量靠近采樣點，與采樣點距離不大于50m；

　　站房如采用磚混結構搭建，按一般民用建筑搭建；如采用彩鋼夾芯板搭建，應符合國家或地方臨時性建（構）筑物設計和建造要求；

　　監測站房應有完善規范的防雷系統，防雷系統應符合GB 50057的規定，防雷和接地系統應與附近廠區取得平衡；

　　監測站房?jī)?nèi)應配備滅火器箱、手提式二氧化碳滅火器、干粉滅火器或沙桶等（應不少于2具，≥4kg干粉滅火器，參見GB 4351.1的要求；

　　監測站房應密閉，安裝空調，保證室內清潔，環境溫度、相對濕度和大氣壓等應符合GB/T 17214.1的規定；

　　監測站房配置配電箱，交流電源引至配電箱；

　　電源進線有浪涌保護器，站房電源開關應設置系統總開關，對每臺儀器均設獨立控制開關；

　　監測站房墻壁安裝插座，電源引入屋內時預埋套管保護；

　　站房?jī)?nèi)應保持清潔并配有清潔工具如掃把、簸箕、抹布，要求各工具色彩統一，豎直靠墻壁擺放；

　　在站房或設施明顯位置設置標識牌，標明運營單位名稱、責任人及聯系電話，公示監督部門舉報電話。

　　6.2 設備安裝要求

　　6.2.1 在線監測設備

　　6.2.2 水量監測儀器

　　6.2.2.1.1 超聲波明渠污水流量計

　　超聲波明渠污水流量計安裝應滿足以下要求：

　　傳感器發射聲波面垂直對準水面，傳感器超聲傳播路徑上不能有其它反射；

　　傳感器安裝高度稍大于最高水位加盲區；

　　地下敷設電纜必須穿金屬管，架空輻射線桿必須做加強線；

　　各種堰槽的具體安裝應符合JJG 004和SL 537的規定。

　　6.2.2.1.2 電磁管道流量計

　　電磁管道流量計安裝應滿足以下要求：

　　傳感器上游側的直管段長度不小于5D，下游側不小于3D；

　　在垂直的管道上安裝時，被測流體的流向應自下而上，在水平的管道上安裝時，兩個電極不應在管道的正上方和正下方位置；

　　流量計外殼、被測流體和管道連接法蘭之間應連接為等電位，并應接地；

　　管道應固定牢靠，環境溫度變化不大；

　　其它還應符合GB 50093的規定。

　　6.2.3 水質監測儀器

　　水質監測儀器安裝應滿足以下要求：

　　儀器安裝位置應避開腐蝕性氣體，較強的電磁干擾和振動；

　　儀器安裝必須有防震措施，保證設備安裝牢固穩定。儀器周圍應有設施儀器維護空間；

　　盡量縮短現場自動分析儀與數據采集傳輸儀的傳輸距離，減少信號損失；

　　自動分析儀的安裝應符合GB 50093的規定。

　　6.2.4 采樣系統

　　采樣系統安裝應滿足以下要求：

　　采樣探頭應該位于出水口的中央位置，便于拆洗維護。采樣探頭應避開氣泡、泡沫較多的水域，對于水質中含有大量雜質時采樣頭需要做過濾處理；

　　采樣探頭建議采用上下浮動的采水方式，同時設置人工采樣口，以便進行比對試驗；

　　采樣管路安裝包括進水管路、出水管路、自來水管路、溢流管路的安裝。進水管從出水口進行引水，出水管和溢流管出水流入出水口；

　　采樣系統使用雙管雙泵的安裝方法，一備一用，同時增加一個清洗泵，用來進行內、外反沖洗管路；

　　采樣系統應有必要的防凍和防腐設施；

　　其它應符合HJ/T 353的規定。

　　6.2.5 數據采集傳輸儀

　　數據采集傳輸儀安裝應滿足以下要求：

　　安裝位置應保證傳輸信號質量良好，無電磁干擾源、無滴水、無強震動的場所；

　　安裝時機箱應有良好的接地，接地線應選用雙色銅芯線，接地線兩端均應用螺栓進行固定。

　　7 調試和驗收

　　7.1 調試

　　系統調試應滿足以下要求：

　　供電電壓測試參數應符合設計要求；

　　在線監測設備技術參數應符合相關設計的規定或產品樣本標明的技術指標。調試標準應符合HJ/T 353的規定；

　　對一次儀表或二次儀表數據采集系統的調試應按照J(rèn)JF 1048的規定執行，并對相關參數進行記錄和保存。

　　7.2 驗收

　　系統驗收應滿足以下要求：

　　在線監測儀表及數據采集傳輸儀驗收應符合HJ/T 354的規定；

　　所有現場標識和設計圖紙上應完全對應；

　　驗收合格后應將有關設計、施工及驗收的文件立卷歸檔，應符合GB/T 11822的規定。

　　8 運行維護

　　對于農村污水處理設施水量、水質實時監控系統的運行維護應建立完善的監管和巡查制度，并配置相應的專業技術人員和維護人員。具體運維內容：

　　a)每日上、下午遠程檢查儀器運行狀態，檢查數據傳輸系統是否正常，發現數據有持續異常情況，應立即前往站點進行檢查；每日定時對系統監測數據準確性進行核實，并檢查是否有缺報漏報情況；

　　i)每48小時自動進行水質監測儀器的零點和量程校正；

　　j)每周一至兩次進行現場維護，主要維護內容：各設備運行狀態和主要技術參數，每次巡查應做好巡查記錄并分析，發現異常及時匯報并對故障及時處理；檢查站房?jī)?nèi)外是否存在安全隱患并及時處理，保證設備的工作環境；

　　k)每月對在線監測儀器進行一次日常校驗和常規保養，對取水系統進行維護；對數據存儲/控制系統工作狀態進行檢查；檢查和維護系統設備、系統接地、系統防雷裝置和電源；

　　l)每3個月檢查水質監測設備重要組件，必要時進行更換；

　　m)每半年組織有資質的水質檢測機構對農村污水處理設施出水水質主要指標進行檢測；

　　n)每年對所有儀器的廢液（含日?；?yàn)產生的廢液）做好處理登記，運到具有專業資質的單位進行集中處理；

　　o)其它符合HJ/T 354的規定。

編輯：王媛媛
