摘 要：結合東南某市市政污泥燃煤耦合熱干化技改項目設計的實際經驗，對規模化的市政污泥熱干化工程設計中的技術要點，進行闡述和分析。

0 前言

隨著“十二五”規劃以來，我國城鎮污水處理率的不斷提高，城鎮污水處理廠污泥產量也急劇增加。污泥含有病原體、重金屬和有機物等有毒有害物質，未經有效處理處置，極易對地下水、土壤等造成二次污染，直接威脅環境安全和公眾健康。因此，必須采取有效措施，對污泥進行有效的處理處置。

為指導各地城鎮的污泥處理處置設施的建設，住房和城鄉建設部、國家發展和改革委員會共同組織編制了《城鎮污水處理廠污泥處理處置技術指南(試行)》，參考國內外的經驗與教訓，要求污泥處理處置應符合“安全環保、循環利用、節能降耗、因地制宜、穩妥可靠”的原則。

在此背景下，采用熱電廠的低溫抽氣、乏汽蒸汽作為熱源，對市政污泥進行熱干化預處理，再聯合燃煤耦合，送至鍋爐內焚燒發電的熱干化工藝，既滿足上述技術指南的原則，也符合國家能源供給側改革的國家政策。該類處置工程建設，可參考上海市發布的《上海市城鎮污水處理廠污泥干化焚燒工程設計規程》地方標準來進行建設。

本文借由某東南沿海城市的市政污泥燃煤耦合技改工程項目，討論針對大中型城市，市政污泥利用熱電廠的低溫蒸汽，進行預熱干化集中處理的技改工程設計的關鍵技術問題。

1 設計背景

污泥干化項目建設規模，選定原則上近期考慮 2~3 年內現有城市周邊污水處理廠的供泥量，遠期考慮未來 5~10 年的供泥量，并需結合項目地處理?xiàng)l件來確定。項目所在城市近期產泥量 690t/d，遠期 1408t/d，其中遠期污泥約有 60% 的 100t/d;項目城市有 2 座同規模的循環流化床鍋爐供熱電廠，都能提供污泥干化處理服務，結合建設單位的條件，因而選定工程建設技術指標如下：

建設規模：近期處理 300t/d;遠期 600t/d，其中含 60% 含水率污泥，100t/d。

建設性質：技改項目。

干化后污泥含水率：≤ 30%。

熱源參數：0.9Mpa，190℃。

年運行小時數：8000h。

2 工藝設計

污泥熱干化工藝核心為干化設備的選擇。污泥干化設備主要有直接加熱、間接加熱、直接與間接復合式干化設備。目前國內污泥熱干化設備，多采用間接換熱方式。根據工程特點，處理規模能達到 100t/d 干化設備，主要有三種，槳葉式、薄層式、圓盤式干燥機，三者都有成熟應用的案例 (其中薄層干燥機為進口設備)。

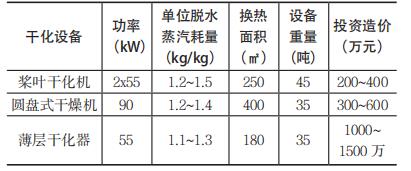

熱干化設備主要技術指標有單位脫水脫水蒸汽耗能，總換熱面積，容泥量，傳動功率。選擇國內外知名污泥干化設備制造商，對比技術參數如下表(其中耗能基準為 0.6Mpa 飽和蒸汽)：

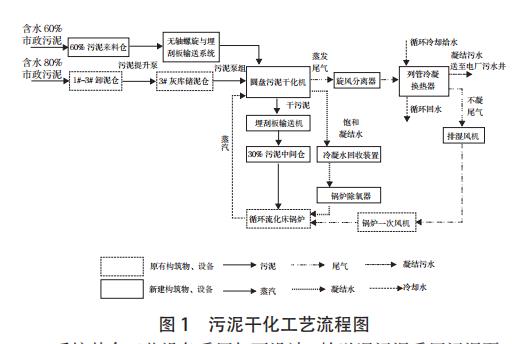

通過比較，項目最終性能及投資強度較優的圓盤式干燥機作為污泥干化的主機。整套污泥干化系統包括：濕污泥接收輸送系統、污泥干化系統、干污泥輸送系統、污泥干化廢氣冷凝系統及循環冷卻水系統等設施。根據該選擇的干化及類型特點制定如下工藝流程：

污泥由接收系統接收后，通過污泥輸送系統輸送至污泥干化機組干燥。干化機組采用熱電廠提供的蒸汽作為熱源對熱干化。熱源飽和蒸汽壓力 0.9Mpa，經減溫減壓器調至 0.6Mpa，160℃后分別進入干化機主軸和筒體夾套，將污泥的含水率降至≤ 30% 的半干污泥。

干燥污泥從干化機出料口，落入封閉的公用埋刮板輸送機送入現有干煤棚改造的中轉干污泥站，經轉運站及輸送設備送至煤泥混合進料口，與燃煤混合后，由上料輸送系統供流化床鍋爐焚燒處置。

被抽出的蒸發尾氣經過旋風除塵后進入冷凝器中進行冷凝，最后的不凝氣體(主要是一些惡臭氣體)通過管道送入燃煤鍋爐送風機入口處，進入鍋爐高溫分解，達標排放。冷凝液通過污水管排入工廠污水池。

熱源蒸汽換熱后形成的凝結水經疏水閥組，排到干化車間蒸氣疏水水箱進行收集，由冷凝疏水泵泵回至原廠除氧設備回收再使用。

因污泥熱干化粉塵爆炸特性主要三個參數為：燃燒的最低含氧量 8%，粉塵爆炸濃度 40~60mg/m3; 85~125℃時，點燃能量為 101~102mJ。為提高污泥干化安全性，干化工藝設備要負壓全密閉運行。污泥干燥過程產生的尾氣通過引風機，維持干燥機內微負壓(-200~-400Pa)運行。傳統的干拌返料工藝(將干燥后的污泥，部分引回會干燥機內，與濕污泥參拌，以減少45%~60% 含水率的污泥粘滯區停留時間)，因拌料過程中會引起大量粉塵，增加爆炸幾率，現已不建議采用。

系統其余工藝設備采用如下設計：輸送濕污泥采用污泥泵，選擇螺桿泵，若投資預算充裕可考慮柱塞泵。終期 60% 污泥來料采用無軸螺旋上料。干燥污泥出料采用刮板機，或螺旋輸送機，輸送設備需考慮負壓抽風冷卻干污泥。除塵設備采用伴熱旋風除塵器下設閉風器，對接出料輸送機。冷凝采用立式間接列管式換熱器，殼層走冷源循環冷卻水，管程走蒸發水汽。輸送污泥管的道，應采用 DN200 以上管徑。轉彎半徑需按 >6D來設計。閥門使用不銹鋼球閥或插板閥。

上述工藝設備與污泥接觸部分應采用不銹鋼 304 或 316L，或襯以高分子耐磨防腐蝕材料，長期摩擦運動表面材料，應考慮足夠的磨損裕量。

3 廠址選擇

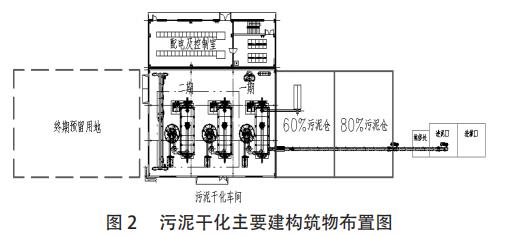

項目選址應選擇污泥原料倉，電廠進煤口附近。本項目主要建構筑物配電及控制室與污泥干化車間呈南北貼建設計。

1 2
