污水廠的提標改造作為污水提質增效的關鍵一環，近年來，現有污水廠提標改造的需求大幅增加，而膜技術是各類型污水廠提標改造項目中重要的工藝技術路線之一。上海世浦泰環?？萍技瘓F有限公司(以下簡稱“世浦泰集團”)總工程師(水務)白海龍在8月17日舉辦的“2019上海水業熱點論壇”上講述了基于城鎮污水處理廠提標改造痛點的膜技術應用。

白海龍

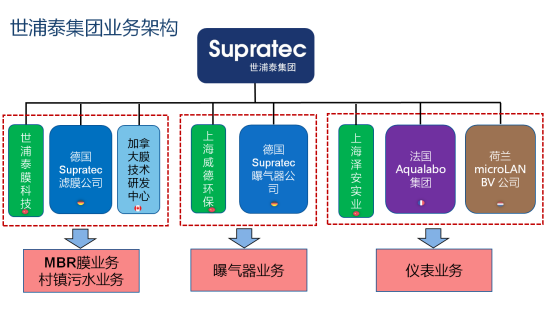

世浦泰集團業務架構

白海龍首先介紹了世浦泰集團目前的業務架構：

第一，MBR膜業務村鎮污水業務。核心膜的生產是由世浦泰集團子公司Supratec Filtration System GmbH & Co. KG在德國進行生產(工廠按工業4.0標準建造)，位于上海的子公司世浦泰膜科技公司負責膜組件的組裝和銷售，此外，集團在加拿大還設有膜技術研發中心。

第二，曝氣器業務。集團子公司上海威德環保負責國內曝氣器業務，核心曝氣膜片由德國Supratec曝氣器公司進行生產，上海威德負責曝氣器產品的組裝和國內銷售。上海威德已連續十幾年在中國市場的占有率位居第一，一家占據了國內微孔曝氣業務近三分之一的市場份額。

第三，儀表業務。集團下屬三家子公司涉及儀表業務，其中上海澤安實業進行國內儀表的組裝和銷售，核心儀表部件由集團控股的法國Aqualabo公司的三座工廠生產。子公司荷蘭microLAN BV 公司主要負責生物毒性監測系統和在線總菌群分析儀等高端儀表業務。

世浦泰膜產品

世浦泰集團有多類型的膜產品，目前導入國內市場的主要膜產品有：浸沒式超濾平板膜和浸沒式超濾中空纖維膜，孔徑均為0.03微米。

此外，近兩年計劃將會陸續導入國內市場新的膜產品，包括：外壓式超濾中空纖維膜(應用于給水超濾、海水淡化RO前處理領域)、納濾中空纖維膜(應用于家用凈水器行業)和醫療用高標準超濾中空纖維膜(應用于血液透析領域)。

MBR膜常用的膜元件形式分為中空纖維膜、傳統平板膜和柔性平板膜。

傳統平板膜抗纖維能力強，膜組件相對不易積泥，耐受污泥濃度高。但裝填密度小，膜池占地大，價格高于中空纖維膜。傳統平板膜靠塑料板硬支撐，世浦泰柔性平板膜采用無塑料板支撐結構，膜片直接復合在3D織物兩側，裝填密度大、占地省，膜吹掃氣量小，可支持在線有壓反洗，集中空纖維膜和傳統平板膜兩者優點于一體。

不同的項目該如何選擇MBR膜?對于工業項目的廢水來說，世浦泰集團首推平板膜，工業項目運行環境相對敏感，要求比較高。平板膜無論從綜合性能還是通量，都會優于中空纖維膜。

對于農村生活污水項目來說，也推薦平板膜，為什么?因為農村生活污水運行維護難以做到像市政污水廠運行操作這么規范，定期在線化學反洗常常難以實現，很多客戶喜歡延緩化學清洗的頻次，取消在線清洗，可能兩三個月離線清洗一次，這是中空纖維膜沒有辦法做到的，而平板膜可以做到。

對于市政污水項目，如果項目預算比較高，優先推柔性平板膜，如果預算比較低就推中空纖維膜。

目前城鎮污水處理廠的排放標準一級B、一級A居多，提標目標是一級A和準四類，準四類標準的比重在不斷加大。城鎮污水處理廠提標改造有以下幾大痛點：提標加擴容、土地制約、鄰避效應、不停水施工?；谶@些痛點，膜工藝則有很大的技術優勢。

對于提標至準四類水標準，目前應用較多有兩大工藝，一個是A2O+MBR膜工藝，一個是A2O+高效沉淀池+反硝化濾池工藝。它們分別有著各自的優勢。

提標改造案例

接下來，白海龍介紹了提標改造的具體案例。

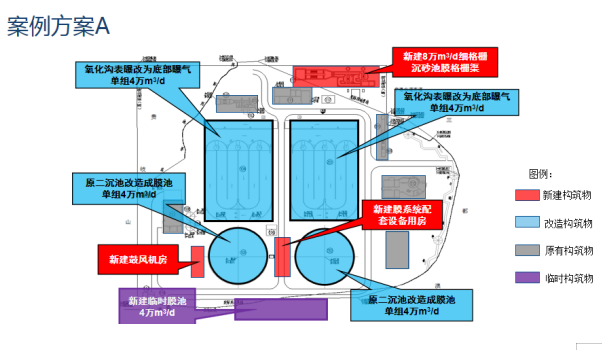

案例方案

工程目標：4萬噸/天一級A提標擴能至8萬噸/天準四類水標準;不停水施工

方案措施：1)氧化溝改造成A2O池，采用可提升節能板式曝氣器不停水施工

2)二沉池改造成膜池

3)新建預處理設施

4)新增膜設備間及鼓風機房

曝氣系統采用世界領先的高效節能型板式 MF650 微孔曝氣系統，可將污水處理廠使用能耗降低20%-25%。可提升式曝氣系統適用于大中型污水處理廠、工業廢水、氧化溝表曝改底曝等項目的不停水施工。

白海龍介紹，整個改造方案新建設施比較少，除了新建預處理和膜配套設備用房和鼓風機房外，占地最大的生化池和膜池均充分利用現有的處理構筑物，沒有擴建，在不新增占地的情況下，實現處理產能翻倍和出水標準從一級A提標至準四類水的雙重目標。

裝配式PC污水處理系統

裝配式混凝土(PC)污水處理系統可以對污水處理廠提標改造的快速施工有幫助，采用模塊化設計、工廠化制作、裝配化建造、自動化運行、信息化管理，國際一流質量標準。建設工期短，只有傳統工藝工期的三分之一。對施工人員數量需求少，只有傳統工藝施工人員的三分之一。符合國家產業政策方向，適合標準化、產品化和產業化。

裝配式PC污水處理廠整個流程，采用德國進口模具，項目實施可以選擇一個臨時廠房，用模具預制出行業的構件，運至現場進行快速拼裝。目前有1.0和2.0系列，2.0系列可以實現整個污水處理廠的全預制化。
