導讀：對于污水處理廠的改造，經常會碰到這類問題：處理規模增大，需要增容或者出水標準提高，需要新增工藝單元;對于新建污水處理廠，處理規模已定，但建設用地面積不夠。與此同時，污水處理廠的投資方也要考慮工藝方案的經濟效益。此時是否有合適的工藝方案?

RPIR工藝是由深圳市清研環境科技有限公司研發的一項快速生化污水處理技術，歷經15年的發展和完善，該技術已創新性地發展成為標準化、模塊化的裝備與組件(RPIR模塊)，具有投資省，占地少，成本低，管理簡，出水優等特點，在市政污水處理和溢流污染處理等領域?qū)崿F(xiàn)了規?；瘧?yīng)用。

2019年8月2日，在由深圳清華大學研究院主辦、深圳市清研環境科技有限公司承辦，深圳市環境保護產業協會、中國水網、深圳市深水水務咨詢有限公司、深圳市廣匯源環境水務有限公司等單位協辦的“新型高效水處理技術論壇”中，清研環境副總經理劉旭做了“RPIR快速生化污水處理技術在廠(站)擴容/原位提標中的應用”的主題演講，涉及在現有污水處理設施上如何通過改造應用RPIR技術，新建大型污水處理廠如何應用RPIR技術，RPIR技術原理和應用價值等內容。

清研環境副總經理劉旭

本文根據嘉賓發言內容整理而成，未經本人審閱。

一、RPIR工藝可以做哪些廠(站)原位提標

截至目前，清研環境RPIR工藝可以做如下廠(站)的原位提標：

1、SBR工藝：包括ICEAS工藝、CASS工藝、CAST工藝、SBR等;

2、A2/O工藝：傳統活性污泥法、A/O工藝、A2/O工藝等;

3、氧化溝工藝：底曝的氧化溝，部分表曝的氧化溝(需要校核氧化溝尺寸及池型，因?yàn)樾枰Y(jié)合RPIR模塊的尺寸考慮如何安裝以及處理效率);

4、MBR工藝：因?yàn)镸BR本身只是過濾的作用，去除污染物靠活性污泥，但是需要校核設計參數。

二、RPIR工藝在原位提標中的設計思路及特點

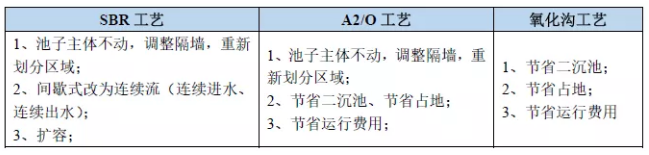

以SBR工藝、A2/O工藝、氧化溝工藝為例，RPIR工藝進行原位提標的設計思路和特點如下所示：

其中， RPIR工藝能夠反應與分離一體化，取消二沉池，從而節省占地效果明顯。此外，取消二沉池的同時，相關的設備和附屬的用電設備也可以省去，節省了投資成本和運行費用。

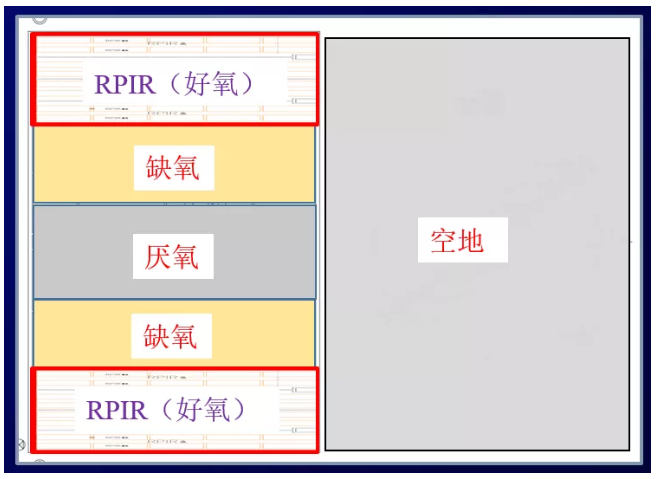

圖：RPIR工藝針對SBR工藝的原位提標

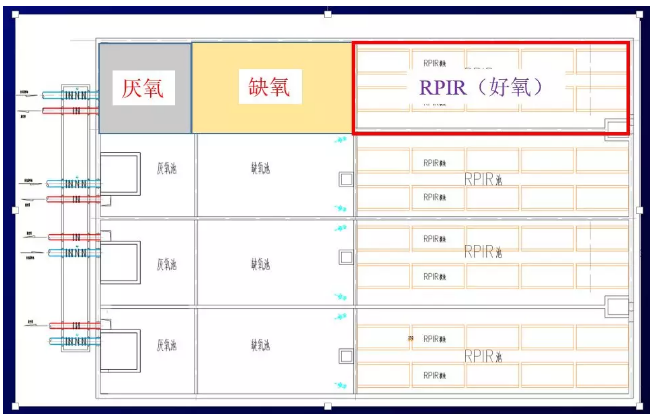

圖：RPIR工藝針對A2/O工藝的原位提標

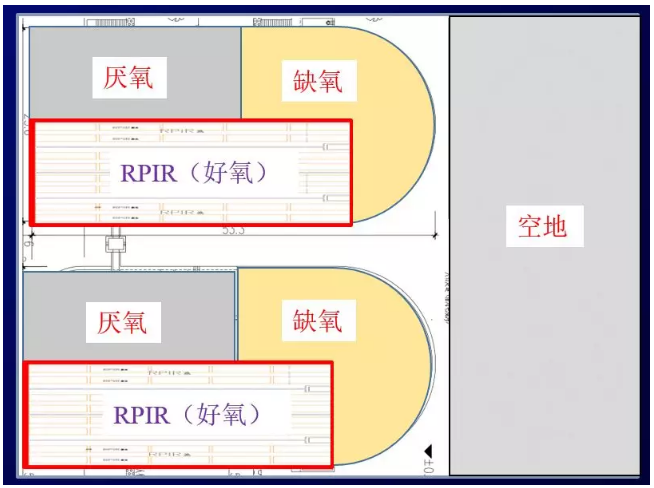

圖：RPIR工藝針對氧化溝工藝的原位提標

三、RPIR工藝的技術特點和應用案例

(一)RPIR工藝的技術特點

A2/RPIR工藝實質上利用RPIR對A2/O工藝進行改造，為什么選擇要用A/O-RPIR進行原位提標改造(新建)?A2/RPIR工藝有哪些特點?以下通過對比UCT工藝進行說明。

UCT(University of Cape town)工藝是南非開普敦大學提出的一種脫氮除磷工藝，是一種改進的A2/O工藝，此工藝中，厭氧池進行磷的釋放和氨化，缺氧池進行反硝化脫氮，好氧池用來去除BOD、吸收磷以及硝化。UCT工藝將回流污泥首先回流至缺氧段，回流污泥帶回的NOx-N 在缺氧段被反硝化脫氮，然后將缺氧段出流混合液部分再回流至厭氧段。由于缺氧池的反硝化作用使得缺氧混合液回流帶入?yún)捬醭氐南跛猁}濃度很低，污泥回流中有一定濃度的硝酸鹽，但其回流至缺氧池而非厭氧池，這樣就避免了NOx-N對厭氧段聚磷菌釋磷的干擾，使厭氧池的功能得到充分發揮，既提高了磷的去除率，又對脫氮沒有影響。

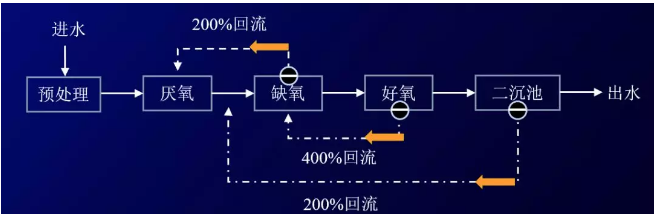

在脫氮方面，UCT優于A2/O工藝;在除磷方面，某些研究表明UCT缺氧+好氧吸磷量比A2/O工藝高22%-35%。但是UCT有三道回流，運行成本較高，工藝復雜性較大。如下圖所示：

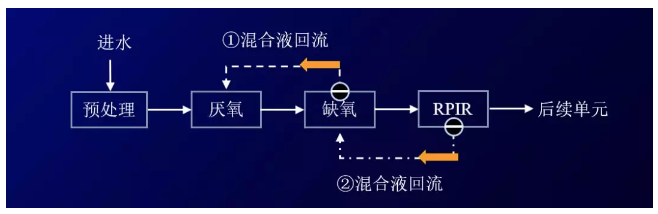

基于此，既能達到UCT工藝的高功能，同時又避免UCT工藝缺點的A2/RPIR工藝方案如下圖所示：

A2/RPIR工藝具有如下特點：

(1)取消了二沉池;

(2)RPIR段可控制污泥濃度;

(3)①段回流100%，②段回流200%-300%;

(4)①段回流避免了NOx-N對PAOs/DPB的影響，有助于生物除磷;

(5)結合深度處理，達準IV類。

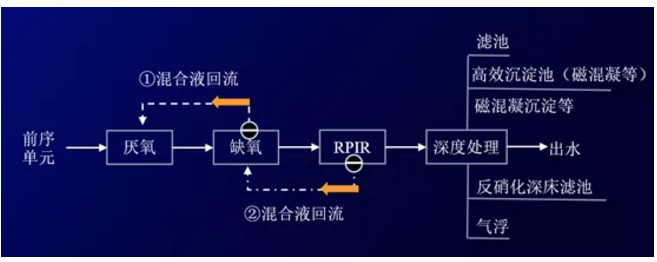

對于RPIR而言，后續單元可以配置深度處理單元即可達到更高的水處理標準，可以采用的深度處理工藝包括普通快濾池、高效沉淀池、磁混凝沉淀等。如下圖所示：

(二)應用案例

1、項目背景

深圳固戍污水處理廠一期氧化溝24萬m3/d ，出水一級B，正本清源后，發現有12萬m3/d 污水溢流，如何解決?
