們會引用一個例子來說明如何使用流程圖的分析方式來解決污水廠內現實的污水運行問題。

前情回顧：

流程圖分析在污水廠工藝管理中的應用（一）

流程圖分析在污水廠工藝管理中的應用（二）

下面我們繼續流程圖的框圖內容：

速查2：曝氣出水氨氮：<5mg / L。

通過檢測曝氣池出水的氨氮來檢查生化處理段的運行效果，當進水中的氨氮（NH3-N）在曝氣池中得到充足的曝氣后，在活性污泥中的硝化菌的作用下，氨氮會轉化為硝酸鹽（NO3-N）。如果曝氣池內的硝化反應正常進行，那么曝氣池出水中的氨氮應小于5mg /L，因此如果二沉池出水的氨氮> 5mg / L，確定出水超標的具體原因，首先測量曝氣池出水中的氨氮，根據測定的氨氮出現的兩種情況再進行下一步的分析：

第一種情況：如果曝氣池出水中的氨氮> 5mg / L，那么說明氨氮超標的原因，也就是氨氮轉化不完全的位置就在曝氣池中。當出現這種情況，就要確定曝氣池硝化反應不完全的原因，需要從曝氣池收集數據以確定具體原因。

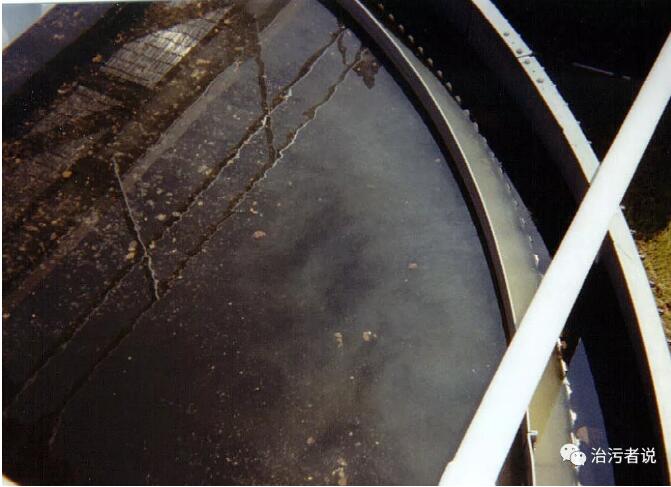

第二種情況：如果曝氣池出水中的氨氮<5mg / L，但二沉池出水中的氨氮濃度> 5mg / L（圖2），那么問題的來源（位置）就在二沉池中。這種情況氨氮在曝氣池中被硝化菌已經轉化成為硝酸根，但在二沉池中又再次升高。這就需要收集更多數據以確定二沉池中氨氮升高的具體原因。

從第二個框圖我們能看到，出現問題的時候，重要的是首先確定氨氮具體升高的位置，然后根據升高的工藝環節，將工藝調整操作引導到活性污泥系統的特定處理單元，進而解決工藝問題。確定合理的工藝問題發生點，這一點在工藝調整中是非常重要的。對活性污泥處理進行故障排除的常見錯誤之一就是：當工藝問題位于另一個處理構筑物中時，但是卻對處理系統的一個單元進行調整，往往造成工藝調整混亂和無效。

本速查中擴展內容“如何檢測曝氣池出水中的氨氮？“（擴展內容將在速查內容之后全部列出）。

速查3：曝氣池出水水溫是否<10℃。

如果曝氣池出水氨氮濃度>5mg/ L，說明曝氣池內的微生物的生存環境條件，限制了硝化菌對污水中的氨氮轉化為硝酸根。其中有一項，特別是北方地區的冬季需要重點考察的就是曝氣池中的水溫。水溫是直接影響將氨轉化為硝酸鹽的硝化菌的生長速率的因素，當曝氣池水溫降至10℃以下時，硝化細菌的繁殖速度可能不足以維持足夠的數量，無法將進入到曝氣池內的污水中的的氨氮全部轉化為硝酸鹽。在曝氣池中，活性污泥中的細菌將污水中的有機物轉化為曝氣池中的新細菌細胞體的過程中，產生熱量，這部分熱量被傳遞到曝氣池環境中，當進水中的有機物充足，活性污泥濃度足夠，可以使水溫通常保持在10℃以上，這也是為什么北方冬季的污水廠需要保持高濃度運行的原因之一。但是很多污水廠存在進水量不足，有機負荷低，活性污泥的污泥濃度底，則細菌在繁殖過程中產生的熱量較少，不足以提升曝氣池的溫度到10℃以上。另外，如果冬季污水廠的曝氣量過大，超過進水中有機負荷所需的曝氣量，這些過量的曝氣生成氣泡會把曝氣池中的熱釋放較冷的環境空氣中，從而導致熱量損失。因此在低有機負荷系統，也就是進水量不足，進水濃度過低的過度曝氣會導致曝氣池水溫降至10℃以下。

測量曝氣池出水中的水溫應結合測量曝氣池的溶解氧一起進行，很多型號的便攜式溶氧儀上都自帶有溫度顯示。

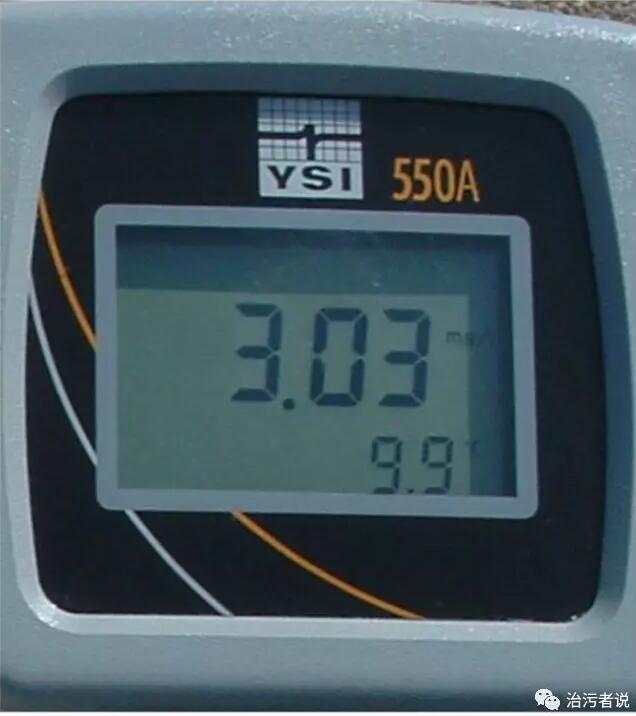

比如這張圖中，該溶解氧測量?jī)x測量超過2mg / L的溶解氧（DO）和9.9℃的水溫。在這種情況下，應減少曝氣風機的曝氣量，防止過量的曝氣造成的熱量損失，同時節省電費。一般來說，在曝氣池出口檢測的DO濃度為2 mg / L的情況下，就表明了曝氣池內的溶解氧已經完全滿足微生物對有機物轉化降解能力的需求。因此在冬季，如果存在曝氣過度降低水溫，可以通過減少曝氣運行時間來提升水溫。

速查4：二沉池內污泥分解

活性污泥在二沉池中長時間停留會出現的活性污泥的分解現象，這種情況會造成氨氮的再釋放?；钚晕勰嘀屑?xì)菌的細胞由碳和氮和磷組成的，當活性污泥沉淀到二沉池底部，底部活性污泥中的好氧細菌在長時間沒有氧氣的環境中時，活性污泥中的厭氧細菌就會繁殖分解。當細菌分解時，它們將活性污泥的微生物體內的氨氮重新釋放回二沉池的水中。如果測量二沉池出水中的氨氮含量高于曝氣池出水，則二沉池中的活性污泥可能存在分解現象。而厭氧環境通常會造成活性污泥變成黑色；因此，要檢查二沉池表面是否有黑色塊狀污泥上浮，以及二沉池底部污泥層中是否存在腐化污泥。

關于二沉池內氨氮超標的情況可能的原因有：

來源1：二沉池普遍裝有浮渣擋板，在曝氣池產生的生物泡沫進入到二沉池后，這些生物泡沫會隨著水流擴散，積聚在二沉池浮渣擋板后面。當浮渣擋板泡沫聚集時間長后，這些生物泡沫就可能開始厭氧分解，并從分解中的細菌細胞中釋放氨氮。由于二沉池本身的功能是泥水分離，而不是為去除氨氮而設計的，因此這部分釋放的氨氮通過二沉池的上清液進入后續的流程。解決方案：清潔浮渣擋板區域內堆積的生物泡沫。

來源2：如果曝氣池中的生物泡沫產生過多，生物泡沫最終覆蓋整個二沉池表面。這些生物泡沫往往呈棕色，并且通常與曝氣池中的活性污泥濃度和進水有機負荷（低F / M比）相關，二沉池大量出現生物泡沫堆積在表面時，就需要解決生物池內的問題了。
