為保證某電廠除塵器出口煙塵質量濃度滿足超低排放標準，提出了“1+3”電袋復合除塵器改造并協同脫硫廢水零排放的改造方案，可同時實現煙塵和廢水的減排。改造結果表明，電袋除塵器出口的煙塵質量濃度小于10mg/m3，電廠總的煙塵排放質量濃度小于5mg/m3，協同脫硫廢水噴入煙道后，煙氣相對濕度增加，煙溫降低，電袋除塵器的除塵效率提高，脫硫廢水噴入量越大，電袋除塵器除塵效率提高越多。

0 引言

湖北西北部某燃煤電廠#3機組額定裝機容量為330MW，原除塵系統設計為雙室四電場電除塵器，除塵效率為99.5%，除塵器出口煙塵質量濃度小于200mg/m3。2013年，為達到GB13223—2011《火電廠大氣污染物排放標準》的要求，將四電場電除塵器改造成“2+2”電袋復合除塵器，改造完成后除塵效率提升至99.95%，但除塵器出口煙塵質量濃度仍在30mg/m3左右，不滿足超低排放標準，需對除塵系統進行進一步改造。本文通過該燃煤電廠除塵系統超低排放改造協同脫硫廢水零排放的工程實踐，為煙塵超低排放改造提供一種新思路。

1 改造方法

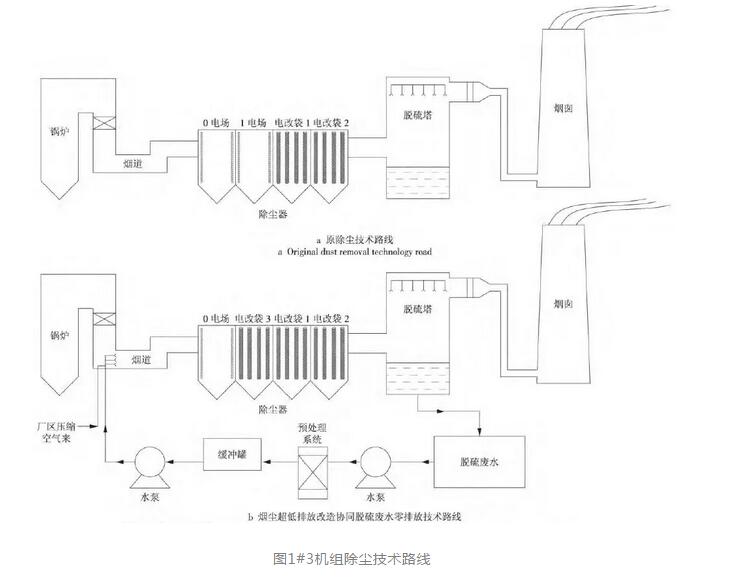

2013年該電廠#3機組改造后的除塵技術路線如圖1a所示，將原雙室四電場電除塵器中的2，3電場改造成袋式除塵器，濾袋采用聚苯硫醚(PPS)濾袋;而0電場和1電場維持原狀。為達到煙塵排放質量濃度小于10mg/m3的超低排放目標，需要進一步提高除塵效率，需通過同時提高電除塵系統和袋式除塵系統的效率來實現。將1電場改造成袋式除塵器，0電場維持原狀，改造后形成“1+3”電袋復合除塵器;同時，將濾袋全部升級為以聚四氟乙烯(PTFE)為基布的50%PPS+50%PTFE混紡濾袋。此次改造共使用Φ160mm×8500mm超細纖維混紡布袋5156條，濾袋間縱向間距為230mm，橫向間距為260mm，濾袋工作壽命大于30000h。由于1，2，3電場均改造成超細纖維材料濾袋，過濾精度提高，為減輕布袋除塵器的負荷，提高0電場電除塵器的效率至關重要。

陶國龍等研究了煙氣增濕對電除塵器效率的改善，結果表明，對煙氣進行適量噴霧增濕可改善煙塵比電阻，降低煙溫，減少煙氣量，對電除塵器收塵效率有明顯改善。黃金菊等的研究也驗證了降低煙溫對提高電除塵器效率有明顯效果。因此，本文考慮通過噴霧增濕、降溫來提高電除塵系統的效率。該電廠#3機組濕法脫硫系統產生的脫硫廢水最大流量為5m3/h，目前通過三聯箱去除脫硫廢水中的重金屬離子，達到DL/T997—2006《火電廠石灰石－石膏濕法脫硫廢水水質控制指標》的排放標準。但隨著環保要求的不斷提高，常規處理方法已不能滿足排放要求，脫硫廢水的零排放技術逐漸成為了燃煤電廠污染防治的關注焦點?？紤]結合煙氣噴霧蒸發脫硫廢水以達到零排放要求，噴霧脫硫廢水后可增加煙氣濕度、降低煙溫和改善煙氣比電阻，從而提高電除塵器效率;另外，由于脫硫廢水中含有大量的金屬離子，水在煙道中蒸發后，金屬離子混入煙塵中，會增強煙塵的導電性，降低煙塵比電阻。

該電廠2017年進行了煙塵超低排放電改袋改造，2018年進行了協同脫硫廢水零排放的改造，技術路線如圖1b所示。改造完成后對#3機組進行性能試驗，在不同發電負荷下，分別將3，4，5m3/h的脫硫廢水噴入主煙道中，對比分析除塵器除塵效率的變化情況。

2 性能試驗結果及分析

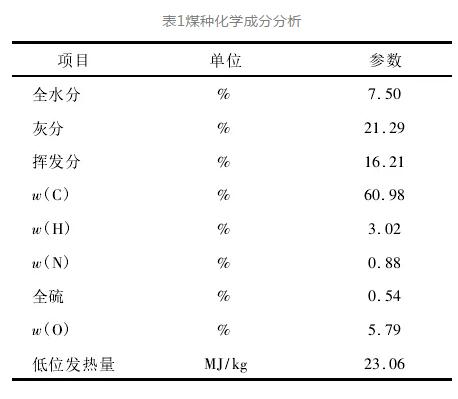

性能試驗期間，#3機組燃燒煤種為煙煤，化學成分分析見表1。通過該煤種的燃燒，實測得出鍋爐煙氣中的相對濕度、溫度、含塵量等技術指標。

2．1 電改袋改造后的除塵效果

將1電場電除塵器改成袋式除塵器前、后的除塵效果對比見表2。

由表2可以看出，改造前、后除塵器入口煙氣相對濕度、溫度及煙塵質量濃度變化不大。經過電改袋改造后除塵效率提高了0．061百分點，除塵器出口煙塵質量濃度也由近30mg/m3降至10mg/m3以下。

2．2 噴入脫硫廢水后的除塵效果

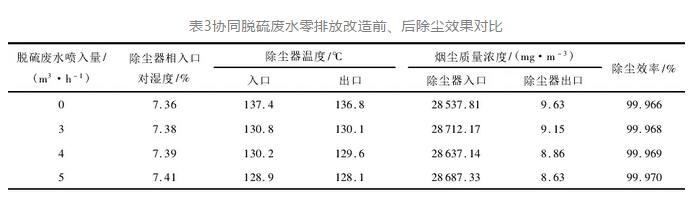

由于國家上網電量需求配置原因，#3機組發電負荷會根據需要進行調整，電改袋協同脫硫廢水零排放改造后，在不同發電負荷下，將不同量的脫硫廢水噴入除塵器前端主煙道中，除塵器在協同脫硫廢水零排放改造前、后的除塵效果對比見表3。

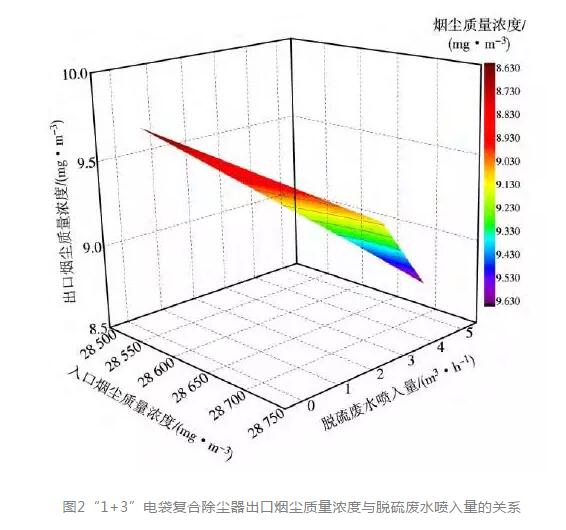

由表3可以看出，隨著脫硫廢水噴入量的增加，除塵器入口相對濕度呈上升趨勢，而溫度明顯下降，除塵器出口煙塵質量濃度穩定下降。除塵器入口煙塵質量濃度與脫硫廢水噴入量、除塵器出口煙塵質量濃度的關系如圖2所示。由圖2可以看出，除塵器入口煙塵質量濃度基本保持不變，而出口煙塵質量濃度隨噴入脫硫廢水量的增加而呈現降低的趨勢，脫硫廢水最大噴入量為5m3/h時，除塵器出口煙塵質量濃度達到最低，這說明噴入脫硫廢水可增強電袋除塵器的除塵效率。

2．3 機組整體除塵效果

改造完成后經過連續運行，#3機組整體煙塵排放質量濃度均小于5mg/m3。另外，改造后除塵器風阻下降，過濾風速由1.00m/min降至0.80m/min，除塵器本體的煙氣系統阻力將有所下降，可降低引風機的負荷和能耗。3結論本文通過電改袋協同脫硫廢水零排放工程改造實踐，提升了除塵器效率，在煙道中噴入脫硫廢水，在實現機組脫硫廢水零排的同時，強化了電袋除塵器的除塵效果，解決了困擾電廠的脫硫廢水減排難題，同時實現了煙塵和廢水減排的目的。
