近年來，電子行業的快速發展，印制電路板(PrintedCircuitBoard，簡稱PCB)的生產制造量也逐年增加，從而產生了大量的PCB廢水。這類廢水不僅水量大，且成分復雜，處理難度較大。生產過程中的蝕刻工藝會產生較多的銅銨絡合廢水，其主要重金屬是以絡合物形態存在的銅，一般采用物化方法進行破絡處理，降低廢水中的重金屬和難降解有機物等。廢水中氨氮可以通過吹脫或次氯酸鈉氧化等方法進行去除，但需要添加化學藥劑，成本較高。本文研究了PCB線路板廠銅銨絡合廢水，提出了芬頓-離子交換-DTRO-拋光樹脂技術工藝路線，實現了廢水回收利用，水質可達到GB/T11446.1-2013中EW-I的標準。

　　1、線路板廢水的來源

　　線路板分為單面板、雙面板、多面板，生產工藝流程如下：

　　單面板：開料-打磨-印線路-蝕刻-洗油墨板-鉆孔-印字-烘干。

　　雙面板：原板-材料切斷-材料整面(鉆孔)-化學處理(鍍銅)-貼干膜-曝光-堿性顯影-蝕刻-堿性剝離-干燥-整面-Coverlayfilm貼合-Co-verlay臨時壓著-熱壓-表面處理(電鍍)-外形加工(鉆孔)-加工防銹處理-檢查-捆包、出貨。

　　多層板制作流程：發料-裁切-內層線路制作(經測試、修補后)-黑化-烘烤-壓合-烘烤-裁切-銑鉆靶-半撈-鉆孔-PTH-電鍍一次銅-外層線路制作-電鍍二次銅-剝膜蝕刻，剝錫鉛-L/Q防焊-文字印刷-噴錫-成撈-成品清洗-測試-成檢-包裝-出貨。內層線路制作工序：前處理-壓膜D/F，涂飾L/D-曝光-顯影-蝕刻-黑化。

　　線路板幾種工藝生產使用的主要原料有：

　　1.1 化學沉銅工藝。

　　氫氧化鈉、碳酸鈉、表面活性劑、硫酸、過氧化氫、鹽酸、氯化亞錫、錫酸鈉、氯化鈀、硫酸銅、甲醛、EDTA。

　　1.2 電鍍(鍍銅/鎳/錫)工藝。

　　酸性除油劑、硫酸、硫酸銅、硫酸鎳、氯化鎳、硼酸、硫酸亞錫。

　　1.3蝕刻工藝。

　　氫氧化鈉、氯化氨、氨水。

　　2、PCB線路板廢水處理新技術分析

　　2.1 生產狀況及排污特點

　　某線路板廠總投資400萬元港幣，從事單面、雙面和多層線路板的生產，產量為8000m2/月。廢水主要來源于一般清洗水，低濃度有機廢水，含絡合劑絡合廢水，高濃度酸性廢液(包括高濃度的酸、高濃度的銅離子及一些有機物)，高濃度堿性廢液(包括高濃度除油廢液、顯影和油墨廢液等高濃度有機物廢液)等。

　　根據排放種類及性質，該廢水處理工程將廢水分類進行處理，重點是對廢水中的有機物、重金屬離子等污染物有針對性地進行處理。廢水處理設施設計處理能力為300m3/d(按15m3/d設計)。

　　2.2 工程設計特點

　　(1)該工程對各類生產廢水進行合理分類，為各污染物的有效處理奠定基礎。

　　(2)該工程應用氧化絮凝復合床(OFR)處理高濃度有機廢水，該技術采用三維電極，以電能作激發能、無機化合物作引發劑，利用空氣中O2，通過化學反應生成初生態的H2O2，再進一步分解成羥基自由基，處理效果明顯。

　　(3)對重金屬離子，尤其是Cu2+離子，絕大多數同類廢水均難以穩定達標，主要是廢水中含高濃度絡合劑，使重金屬離子無法以氫氧化物沉淀的形式被去除。該工程用專利技術的破絡裝置有效解決了該問題，處理效果穩定。

　　(4)該處理工藝具有COD去除率高、運行費用低、處理時間、占地面積小、操作簡便等特點，能夠產生明顯的環境效益和經濟效益。

　　2.3 污水處理工藝

　　印刷電路板廢水一般采用分質處理的方法。

　　絡合銅廢水的處理：因為絡合銅(EDTA銅絡離子或銅氨絡離子，其結構相當穩定，溶解于水，不沉淀)，一般只占總水量的1%～3%，但由于其絡合物極穩定，若不將絡合物破除，出水中的銅離子肯定不能達標(0.5mg/L以下)。絡合銅廢水若與其他的污水混合在一起進行處理，為破絡合物則投藥量非常大，運行費用增加，因此絡合銅廢水必須進行預處理。

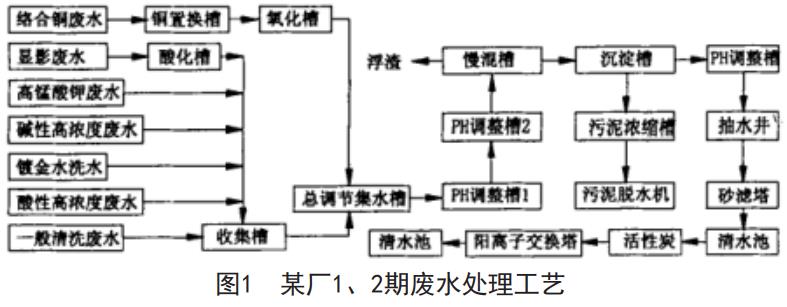

　　油墨廢水的處理：顯影、脫膜廢水，其主要特點是CODCr濃度很高。達15g/L，Cu2+約在10mg/L左右，顯影、脫膜廢水中的有機物對后面的混凝沉淀有較大的影響。其特點是在酸性條件下易析出。因此不宜與其他廢水混合在一起處理。當水量較大時，可在酸性條件下(pH值2～3)將所有的廢水抽至專門的壓濾機壓濾，濾后水排至總調節池。電鍍廢水處理：如果廢水中不含有氰化物和鉻離子，則電鍍廢水可并入普通含銅廢水中。如含有氰化物或含鉻，則按電鍍廢水處理工藝中的破氰或去除鉻進行預處理，再與普通含銅廢水一起進行處理。圖1為某廠1、2期廢水處理流程。

　　3、結束語

　　線路板廢水主要去除廢水中的銅離子，用化學法即中和、混凝反應、沉淀、陽離子交換的處理模式是首先應該選擇的處理工藝，由于線路板廢水的水質差異較大，且不同的廢水的反應條件不同，因此在不同的廢水進入中和反應前應進行前處理。主要有3種前處理方式：①絡合銅置換；②油墨廢水前處理；③電鍍廢水前處理。廢水經此處理后可達到國家《污水綜合排放標準》中的一級標準。從對某廠的廢水處理中可得出經驗，廢水的投藥必須采用自動投藥系統，人工投藥的誤差很大，且發現錯誤后大量的不合格廢水已排出，對環境已造成一定的污染?？傊?，線路板廢水由于其水質比較復雜，反應條件各不相同，使得整個污水處理系統比較復雜，另外，還涉及自動控制、自動投藥等一系列細節問題，同樣應引起高度重視。(來源：深圳崇達多層線路板有限公司)
