水產養殖多采用在封閉池塘養殖，這樣便于控制池塘內的水質、水溫和含氧量等水環境因素。水產養殖選擇加工飼料喂食，這樣可提高養殖產率，可針對不同的水產品進行單獨配比飼料。水產養殖需要關注的點有養殖飼料、水環境和疾病控制，養殖飼料比較方便選擇，但水環境的控制直接影響水產品的生長狀況，水環境控制不好還會造成水產品感染疾病。目前的水環境檢測設備較多，可檢測水質的優劣，池塘里的水需要定期更換或清潔。由于封閉池塘的水不能流動，池塘內會沉積飼料和水產品的排泄物，這些廢物會在水中發霉，池塘內容易滋生細菌和病毒。目前常規清理采用打撈池塘內的廢物并在一定周期內更換清水，這種方式的工作量較大，且一般為人工打撈，更換水的頻率較高，造成水資源的浪費。

　　就上述問題，設計了一種水產養殖廢水處理設備，可抽取池塘底部的廢物，經過過濾后檢測水質情況，可回流到池塘內或向外排出，整個操作過程為自動化操作，比較節省人力，同時也可減少池塘更換清水的頻率，有效節約用水。

　　一、水產養殖廢水處理設備整體構造設計

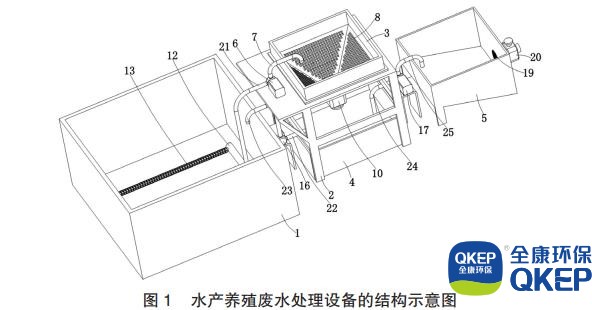

　　水產養殖廢水處理設備，該設備安裝在池塘1一側;該設備包括有支撐架2、安裝在支撐架2頂部的過濾筒3、安裝在支撐架2底部的清水筒4和安裝支撐架2一側的廢水處理筒5。支撐架2頂部還安裝有動力泵6，動力泵6的出水口上連接有伸至過濾筒3內的第一導水管7，動力泵6的進水口上通過第二導水管21連接有集液管組，集液管組放置在池塘1底部。清水筒4與池塘1之間還安裝有回流總成，回流總成的一端伸至清水筒4內，另一端伸至池塘1內。清水筒4與廢水處理筒5之間安裝有導流總成，導流總成的一端伸至清水筒4內，另一端伸至廢水處理筒5內。

　　過濾筒3底面為倒錐面結構，過濾筒3底面開設有若干過濾孔8。過濾筒3底面朝下設有排污嘴9，排污嘴9上安裝有排污開關閥10，排污開關閥10上連接的排污管11伸至清水筒4外部。過濾筒3為一級過濾，可將水中沉積的飼料和糞便排泄物過濾出，廢物經過排污嘴9、排污開關閥10和排污管11可向外排出。廢水處理筒5底面朝后下方傾斜，廢水處理筒5后側面底部朝外設有排水嘴18，排水嘴18上安裝有濾芯19和開關閥20。殺菌消毒劑的殘留雜質會過濾留在廢水處理筒5內，避免排出造成水污染。

　　二、集液管組的結構設計

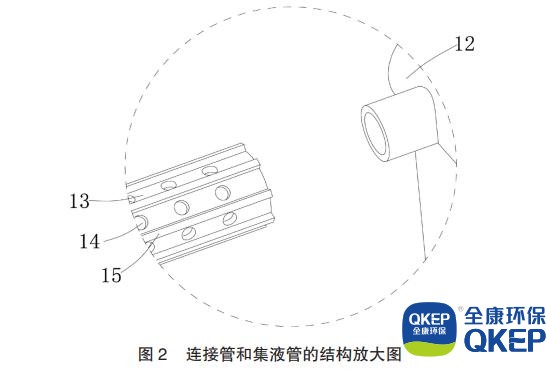

　　集液管組包括有連接管12和連接在連接管12上的多個集液管13，連接管12通過第二導水管21與動力泵6進水口相連接，集液管13上開設有若干通孔14。集液管13外壁上還設有多個圓形陣列的凸條15。集液管13放置在池塘1底部，池塘1底部的廢物可通過通孔14進入集液管13，動力泵6可將廢物和廢水抽入過濾筒3內進行過濾。集液管13上的凸條15用于支撐集液管13，防止集液管13貼住池塘1底面，廢物和廢水抽取的速度較快。

　　三、回流總成的結構設計

　　參照圖1，回流總成包括有回流泵16，回流泵16的進水口上連接有伸至清水筒4內的第三導水管22，回流泵16的出水口上連接有伸至池塘1內的第四導水管23。利用外置的水質檢測裝置檢測水質滿足水產品生長要求時，回流泵16可將清水筒4內的水抽入池塘1內，這樣不需要更換清水。

　　四、導流總成的結構設計

　　參照圖1，導流總成包括有導流泵17，導流泵17的進水口上連接有伸至清水筒4內的第五導水管24，導流泵17的出水口上連接有伸至廢水處理筒5內的第六導水管25。利用外置的水質檢測裝置檢測水質不符合水產品生長要求時，導流泵17將清水筒4內的水抽入廢水處理筒5內，往廢水處理筒5內調節殺菌消毒劑，殺菌消毒后的水可向外排出。

　　五、結論

　　該水產養殖廢水處理設備通過外置的水質檢測裝置檢測清水筒4內的水質滿足水產品的生長要求時，回流總成可將清水筒4內水回流至池塘1內。清水筒4內的水質不符合水產品的生產要求時，導流總成可將清水筒4內水導流至廢水處理筒5內，往廢水處理筒5內添加殺菌消毒劑可殺死水中的細菌和病毒，廢水處理筒5內水方可向外排出。本文的水產養殖廢水設計可減少池塘1更換清水的頻率，有效節約用水。
