隨著國家和地方污水處理標準的提高，餐廚和廚余垃圾滲濾液的處理和達標排放，成為固廢行業高質量發展道路上的一大“絆腳石”。

8月31日，鄭州京河環保科技有限公司（以下簡稱“京河環?！保I(yíng)銷總監孫杰在“2023（第十屆）上海固廢熱點論壇”上憑借多年的經驗積累，針對滲濾液項目的難點痛點，提出了“京河環保”獨特的產品解決方案。

孫杰

垃圾焚燒發電行業步入平穩期，下沉市場正在崛起

垃圾焚燒發電行業從起步、成長到快速發展，如今步入平穩期，走過了近40年的歷程。孫杰詳細介紹了中國垃圾發電產業經歷的四大周期：

1、起步階段——1985~2005年

由國外引進焚燒分類易燃垃圾改造成焚燒不分類的混合垃圾。1985年深圳清水河垃圾焚燒發電廠引入日本三菱技術并進行改造。

2、成長初期——2005~2015年

高校、科研機構開始針對性的產業化研究，結合我國實際情況將垃圾焚燒處理技術進行改造并實現國產化。

3、快速發展期——2016~2021年

中國加快垃圾焚燒項目建設，垃圾焚燒廠處理量快速增長，同時垃圾發電相關技術也獲得了飛速發展。

4、發展放緩期——2022年至今

政府批復及新簽項目數量逐步減少，開工建設的項目也增長較少，且以500噸以下的小規模項目為主，市場下沉至縣城。

固廢政策的調整也對行業的發展帶來了影響，孫杰主要從以下四點進行了分析。

首先，監管更加嚴格，行業管理更加精細化，加速產業調整及行業優勝劣汰，促進整個行業運營水平的提高。

其次，新項目下沉明顯，未來競爭更加激烈，項目盈利壓力、財務壓力加大。

第三，環保行業上半場的工程時代即將過去，隨著國內垃圾發電行業步入平穩發展階段，運營為王的專業化時代也將到來，項目并購或?qū)⑹⑿小?/p>

第四，環保行業的大時代、大機遇已經過去，未來的機會將會變小、變難、變分散，企業需要在更遠的時間跨度，更聚焦的方向?qū)ひ挋C(jī)會。

垃圾焚燒行業“跑馬圈地”的時代已經過去，項目的規模和數量呈現出“雙降”的趨勢。針對垃圾焚燒行業當前的現狀，孫杰總結為以下4點。

1、新增項目數量縮減

2020年、2021年是垃圾焚燒電廠投產的高峰期，目前焚燒發電項目已由地級市到縣級市下沉，新建項目目前主要集中在中西部地區。

2、國家補貼政策調整

自并網之日起滿15年后，無論項目是否達到全生命周期補貼電量，不再享受中央財政補貼資金。生活垃圾焚燒發電項目全生命周期合理利用小時數為82500小時，補貼年限為15年。

3、新建項目規?？s小

新建垃圾焚燒項目日處理垃圾量以300-600噸占比最高。

4、垃圾焚燒電廠垃圾處理量不足

因很多垃圾焚燒項目設計時，垃圾日處理量都留有余地，尤其是縣級垃圾處理項目，垃圾處理量長期不足，產能閑置，成本增加。

隨著垃圾焚燒行業的發展，滲濾液的處理難題也逐漸凸顯出來。孫杰指出，滲濾液行業存在很多痛點：比如建設成本高、建設周期長、質量不穩定、運行不穩定、運營成本高、環保標準不斷提高。

針對這些行業痛點，京河環保提出了解決方案，助力改善滲濾液項目的痛點。一是打造系統集成化系列產品，通過高度集成化的過濾系統，打造高質量、標準化、智能化的膜處理系統。二是新推出Helix管式螺旋膜，它在行業普通的螺旋膜基礎上進行了產品升級，處理同樣的水產生的能耗更低，膜性能更好。三是管式耐酸堿膜，俗稱“管式軟化膜”，主要應用在垃圾發電領域納濾或反滲透濃水處理，以及循環排污水、鍋爐回用水硬度處理或者除硅領域。

打造管式膜系列產品，破解滲濾液處理難題

京河環保是一家專注于膜技術研究和應用的專業化公司，主要從事膜法水處理產品的銷售、設計、咨詢等業務，形成了頗具特色的業務領域。公司業務涉及環保設備集成、環保設施運營、環保產品代理、環?？萍甲稍兎?wù)等眾多范疇，尤其是管式膜在垃圾滲濾液處理、循環排污水回用等技術中的應用。京河環保為Pentair X-Flow在國內的重要合作伙伴，共同致力于管式膜系列產品及工藝在國內市場的應用推廣、技術研發、技術服務。

作為全球管膜技術的引領者，京河環保不斷進行技術創新，2011年榮獲中空纖維納濾創新大獎，2013年榮獲厭氧MBR創新大獎，2020年推出新一代75㎡超濾膜。Pentair管式膜業績已經覆蓋除西藏地區之外的所有地區。合作伙伴包含光大環境、上海環境、瀚藍環境、康恒環境等眾多固廢龍頭。

編輯：徐冰冰

管式螺旋膜在行業領域應用比較廣，主要包括垃圾滲濾液及餐廚沼液、工業應用（食品&飲料）、工業污水、市政污水等領域。

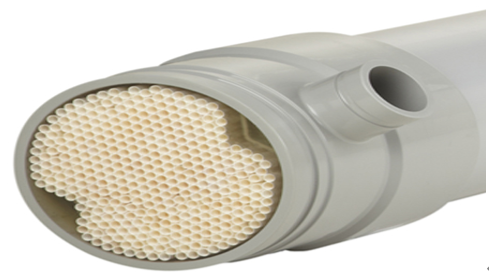

Helix螺旋膜管式膜外觀圖

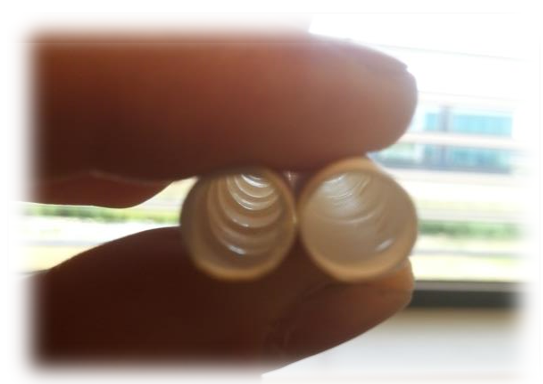

Helix螺旋膜管式膜（左）、普通管式膜（右）

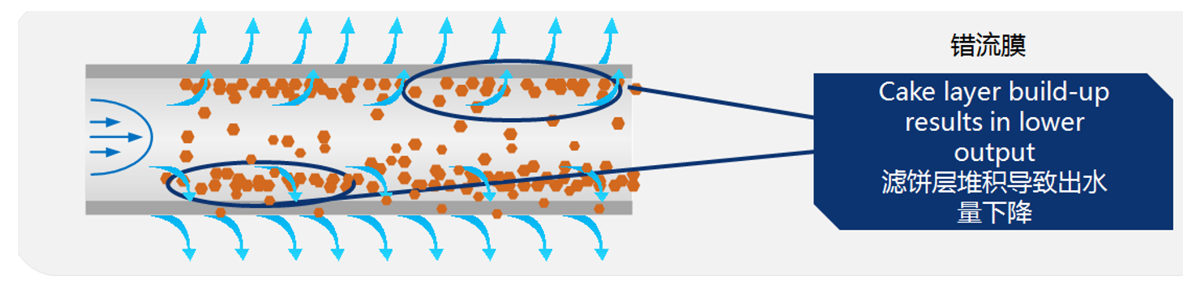

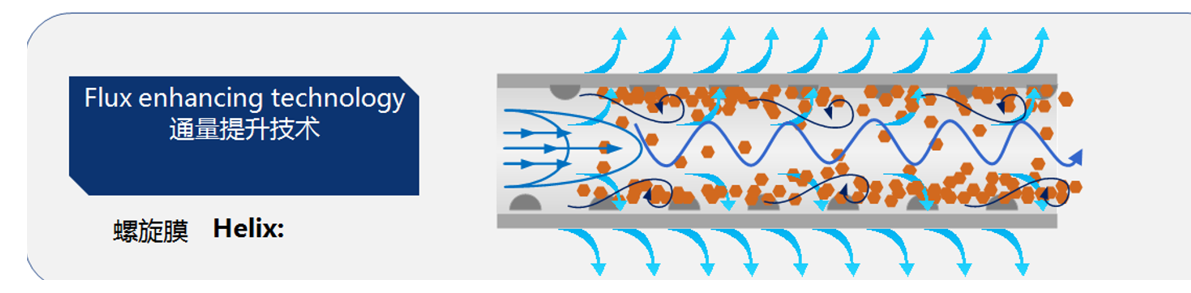

孫杰介紹了Helix螺旋膜管式膜技術的新突破。Helix螺旋膜管式膜在膜管內壁形成突起的螺旋線，水的流速率會增加，在突起的部位形成湍流，進料沿著膜壁形成強制旋流，增加膜壁處的剪切力，持續有效去除濾餅，在更低錯流速率下提高膜通量。“這對于后期的運營和降低能耗、增加產能方面有很好的作用?！睂O杰強調。

孫杰在現場向大家演示了普通管式膜與Helix螺旋膜出水效果，可以看到，Helix螺旋膜的出水速度明顯快于普通管式膜，這大大減緩了膜的污堵，而且處理同樣水量的情況下，會使用更少數量的膜。

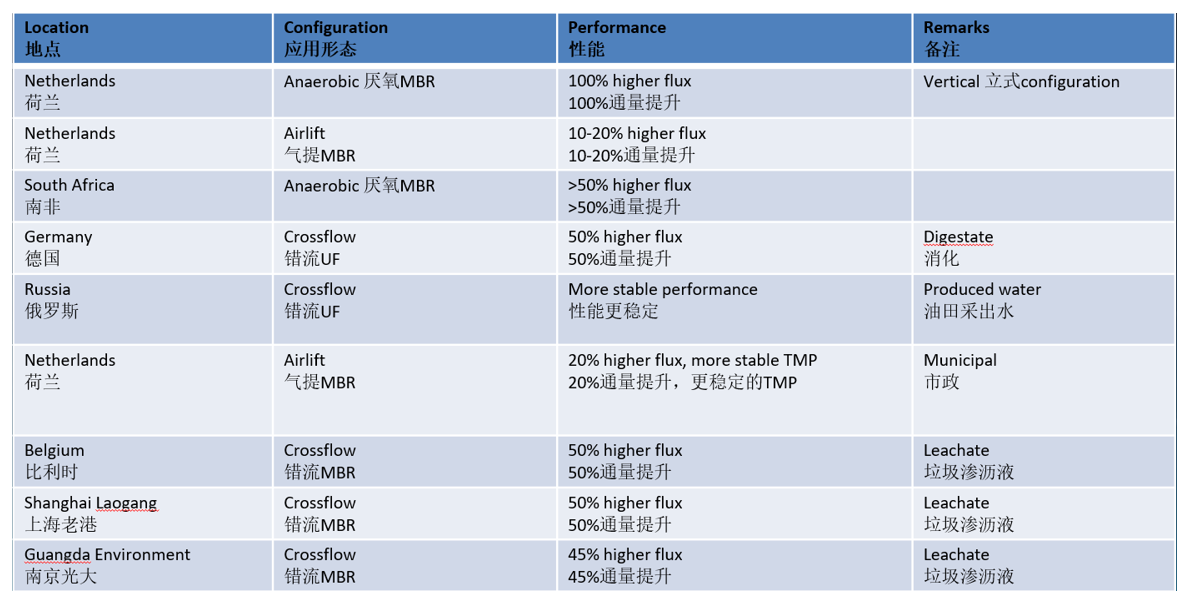

Helix部分應用案例

從Helix螺旋膜實際應用案例來看，Helix螺旋膜技術優點突出，具有更高的出水量（通量增加可達50%）和更低的運行費用（節省高達50%）。通量增加的多少與應用場景有關。

Helix螺旋膜的應用，對于未來水處理行業的發展有著重要意義：

1.處理相同規模的污水，使用更少的膜數量；

2.運行能耗相對于普通管式膜也有很大程度的降低；

3.相對于普通管式膜，具有更好的耐污堵性能，不容易堵塞膜管，節省藥劑和人力；

4.對于新建、擴建、提標技改項目來講，能以更低的成本實現更好的效果。

管式耐酸堿膜（軟化膜）主要應用在滲濾液MBR產水處理、NF/RO濃排水、脫硫廢水零排放、冷卻循環水排污水、高硬度礦井廢水、再生廢水等領域。

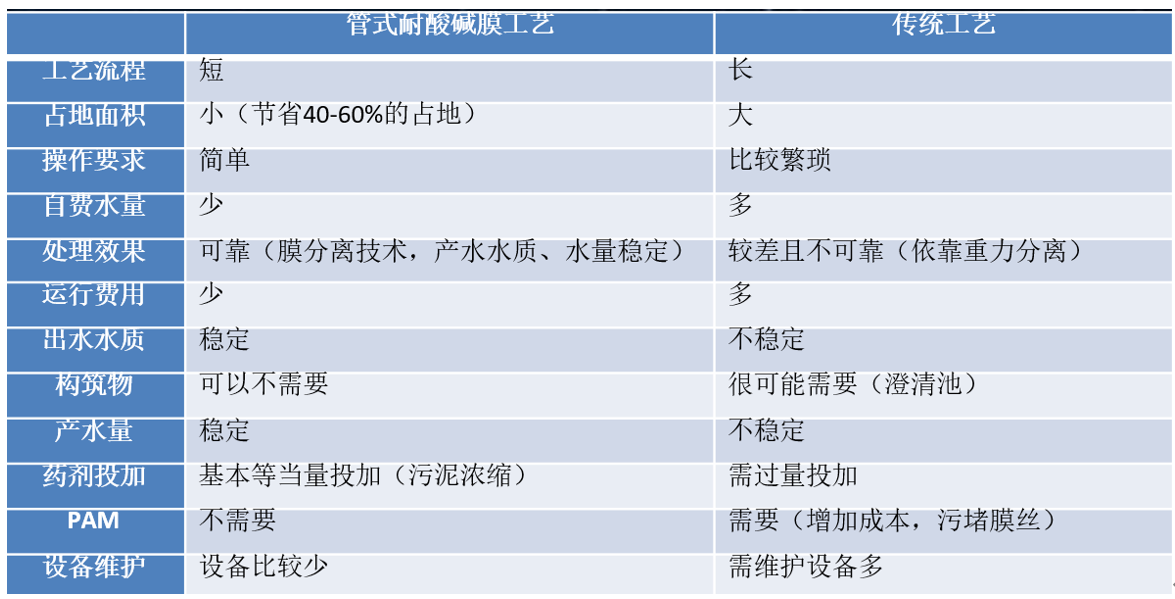

管式耐酸堿膜工藝與傳統工藝對比

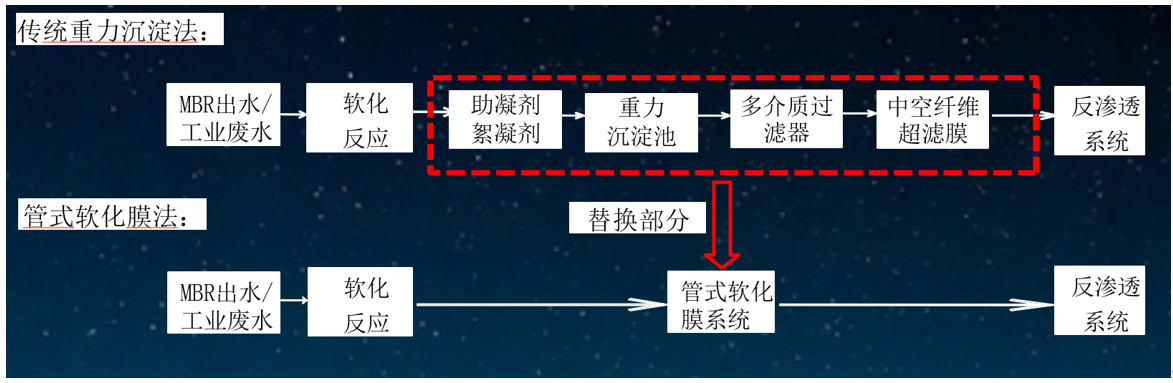

管式軟化膜工藝替代傳統重力沉淀工藝

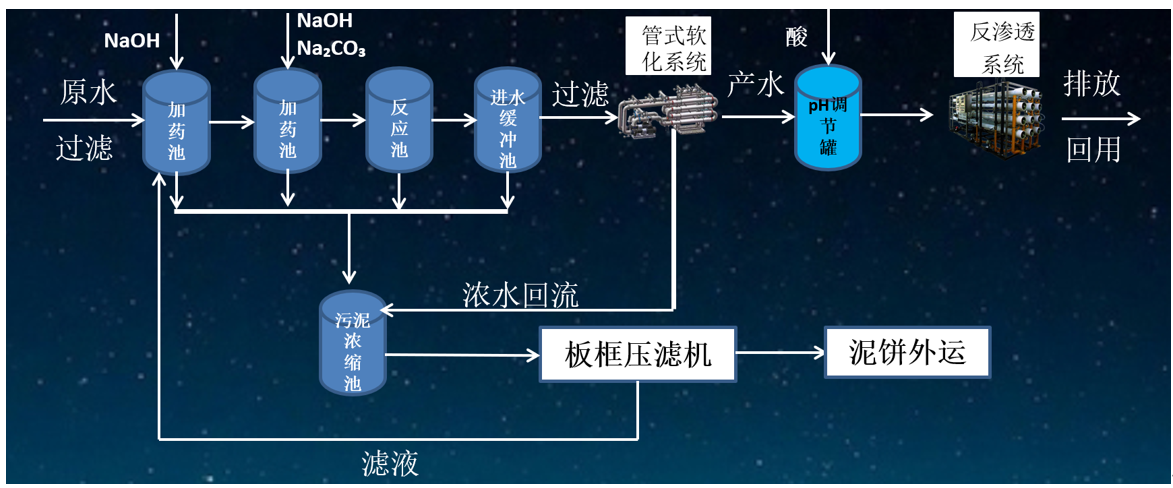

軟化除硬工藝流程

用管式軟化膜工藝替代傳統重力沉淀工藝，孫杰介紹了兩個工藝的流程對比圖，傳統重力沉淀法中的重力沉淀池、多介質過濾器、中空纖維超濾膜環節都可以通過管式軟化膜系統替代。同時，管式軟化膜系統不需要加絮凝劑和助凝劑，這也為后端的反滲透系統長時間平穩運行創造了條件。

他還介紹了原水進入管式軟化膜系統的工藝流程，原水通過加藥池、反應池、進水緩沖池過濾之后，進入管式軟化膜系統，通過PH調節罐進行PH的調節，進入反滲透系統，就可以排放回用了。

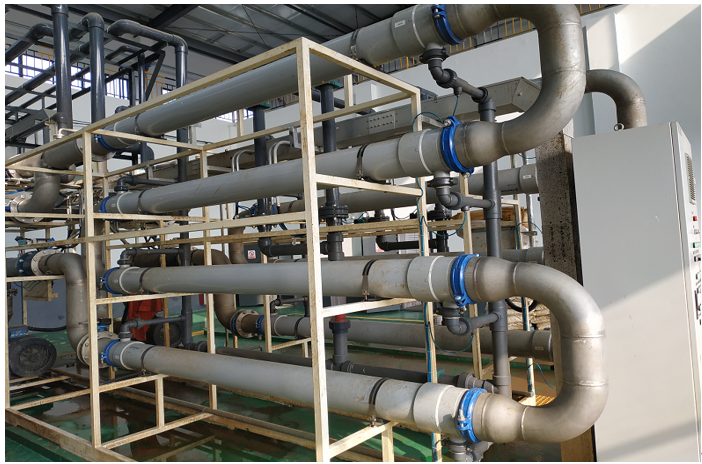

管式膜在實際案例中的應用

管式膜在行業中得到了廣泛的應用，孫杰介紹了京河環保在膜應用上的典型案例。

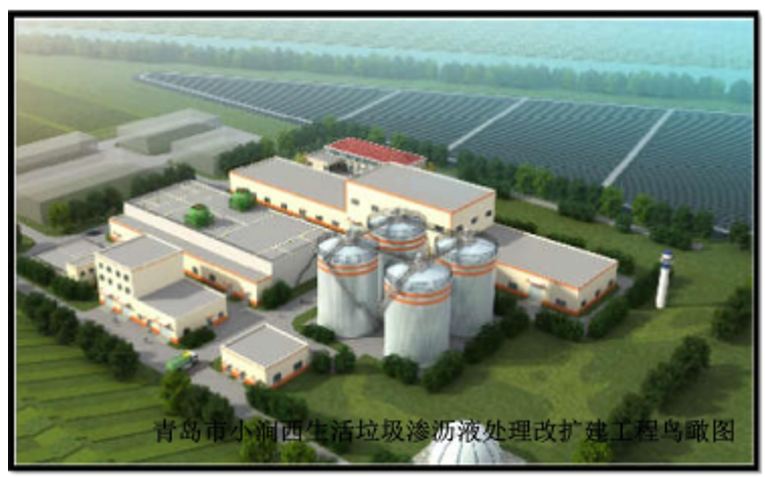

青島小澗西垃圾填埋場滲濾液處理項目

2004年青島小澗西垃圾填埋場滲濾液處理項目是國內第一家使用Pentair的管式超濾膜的垃圾處理廠。

洛陽市餐廚廢棄物處理廠沼液處理項目

洛陽市餐廚廢棄物處理廠沼液處理項目采用“預處理→ 厭氧 →管式MBR+NF/RO”工藝，2020年投運，處理水量為200m3/d。系統共設8只管管直徑為8mm，膜面積為27平，型號為Compact 27的Pentair管式超濾膜，共2條環路，單條環路串聯4只膜，單條環路產水量為15m3/h，設計通量為65L/m2·H，實際運行通量為135L/m2·h，循環流量為265m3/h，循環壓力為6.8bar。

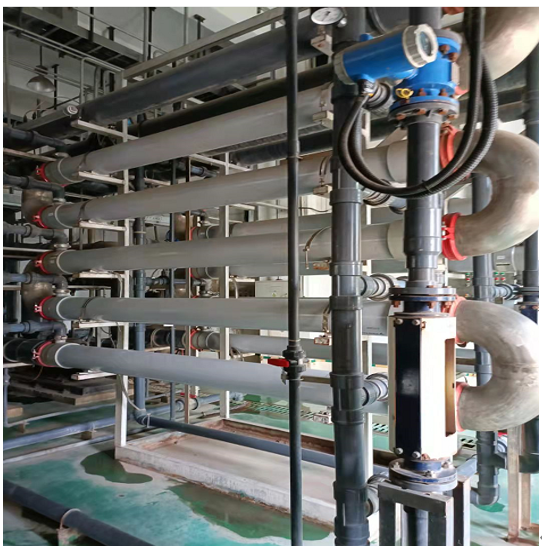

北京高安屯垃圾焚燒有限公司濾液處理項目

北京高安屯垃圾發電廠濾液處理項目采用“預處理+厭氧+兩級A/O+管式MBR+RO”工藝，投運時間為2013年，該項目設計水量為600m3/d。系統共設3組15只膜管直徑為8mm，膜面積為27平的Pentair管式超濾膜，共3套系統，3條環路，單條環路串聯5只膜，有1組膜使用已超過8年時間目前仍正常使用。單條環路產水量為11m3/h，設計通量為65L/m2·H，實際運行通量為82L/m2·h。剛開始產水20方以上（5支膜），后來因?yàn)榧尤肓瞬蛷N污水，產水量降到11方左右。近期回訪了解到每組產水可穩定在17-18方。
