電路板生產過程中，焊墊部分需要采用化學鍍鎳的方法先沉積上一層鎳，再用化學鍍金的方法沉積一層金，以提高耐磨性、降低接觸電阻，從而利于電子元器件的焊接。漂洗水是化學鍍鎳產生的主要廢水，其污染物以氨氮和鎳為主，具有氨氮含量高、鎳離子處于絡合狀態的特點。鎳屬于第一類污染物，氨氮是水體富營養化的主要原因，如果處理不當，化學鍍鎳漂洗廢水將造成嚴重的環境污染問題。根據《電鍍污染物排放標準》(GB21900―2008)表2的要求，氨氮和鎳的排放濃度分別為15mg/L和0.5mg/L，廣東省珠三角地區甚至要求達到表3的要求，氨氮和鎳的排放濃度分別需要提標至8mg/L和0.1mg/L，氨氮和鎳已成為電路板企業最難達標的污染物指標。

目前，化學鍍鎳污染治理主要集中于濃廢液處置，而對漂洗廢水的研究較少，處理方法也主要集中于傳統的化學沉淀法和化學氧化法。電催化氧化是一種高級氧化技術，可以在常溫常壓下以電子為主要反應對象對廢水進行處理，是一種公認的綠色工藝，而采用電催化氧化處理氨氮廢水更是環保領域的研究熱點，但電催化氧化應用于化學鍍鎳高氨氮廢水的處理卻鮮見報道。

針對深圳市某電路板企業產生的化學鍍鎳高氨氮廢水，筆者采用電催化氧化法對其進行處理，研究了pH值、氯化鈉投加量和電流密度對處理效果的影響，并對反應過程中pH值的變化和能耗進行了詳細分析，旨在為此類廢水的處理提供參考。

1、材料與方法

1.1 實驗材料

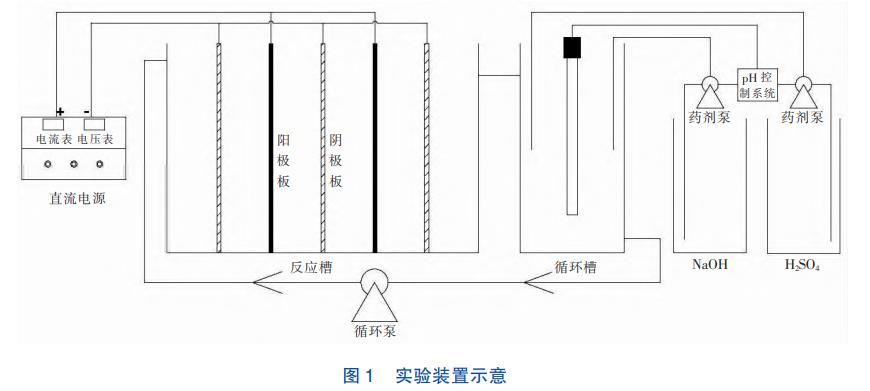

電催化氧化處理化學鍍鎳高濃度氨氮廢水在自制循環式無隔膜反應槽中進行，實驗裝置由直流電源、反應槽、電極板、循環槽、循環泵和pH控制系統等6部分組成，實驗裝置見圖1。反應槽和循環槽由聚丙烯材料制成，反應槽的內部尺寸為150mm×100mm×100mm，有效容積為1500mL;循環槽的內部尺寸為100mm×50mm×100mm，有效容積為500mL;陽極為Ti/ＲuO2－IrO2鈦基電極，陰極為鈦板電極，電極尺寸為100mm×95mm×1.0mm。

實驗用水為深圳市某電路板企業化學鍍鎳漂洗廢水，廢水中氨氮濃度為4201.04mg/L，鎳濃度為145.35mg/L，pH值為9.70，顏色為淡藍色。

1.2 實驗方法

每次用水量為2000mL，首先按設定投加量加入氯化鈉，然后采用稀硫酸和氫氧化鈉溶液調節廢水pH值至設定值，將調節好的水樣加入反應器中，采用循環處理方式進行實驗，每隔一定時間從循環槽取樣，測定樣品中氨氮和鎳的濃度。氨氮采用水楊酸分光光度法(HJ536―2009)測定，鎳采用丁二酮肟分光光度法(GB/T11910―1989)測定。

本實驗以氨氮的氧化降解情況核算反應過程的電流效率和能耗。電流效率η按式(1)計算，能耗W按式(2)計算。

式中：η為電流效率，%；C0為氨氮初始濃度，g/L；Ct為電催化氧化t時刻的氨氮濃度，g/L；F為法拉第常數，96485C/mol；I為電流強度，A；U為操作電壓，V；t為反應時間，s；W為降解氨氮的能耗，kW?h/kg。

將式(1)代入式(2)，得到式(3)。

由式(3)可知，降低電催化氧化處理氨氮廢水的能耗可以有以下兩種方法:①降低操作電壓，在實際操作中可以通過提高廢水電導率或降低極板間距實現;②提高電流效率，可以通過采用高催化活性電極或增加氯化鈉投加量來實現。

2、結果與討論

2.1 pH值的影響

2.1.1 pH值對氨氮降解和鎳去除效果的影響

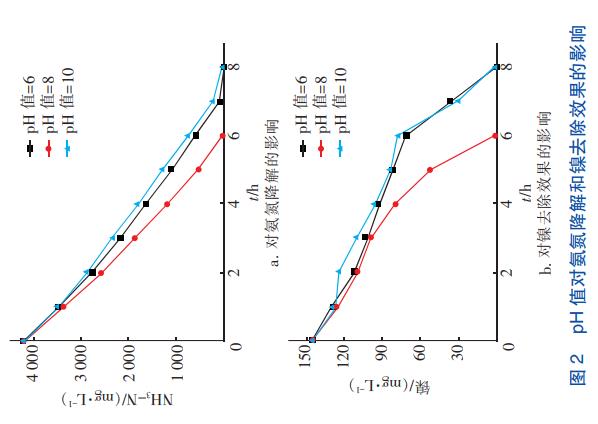

當氯化鈉投加量為10g/L、電流密度為30mA/cm2時，考察pH值對處理效果的影響，結果見圖2。從圖2(a)可知，當pH值為8時對氨氮的降解效果最好，反應6h后出水氨氮濃度為1.34mg/L，遠低于《電鍍污染物排放標準》(GB21900―2008)表3中的限值。當pH值為6和10時氨氮的降解效果也較好，均能將氨氮濃度降至限值以下，但是效率低、耗時長，所以最適宜的pH值為8。

從圖2(b)可以看出，對鎳的去除可以分為兩個階段，前期去除速度緩慢，后期有一個明顯的加速過程。結合氨氮含量的變化可知，鎳去除速度的加快與氨氮含量下降存在關聯，見式(4)～(6)。實驗用水屬于高氨氮含鎳廢水，廢水中的鎳基本上以鎳氨絡合狀態存在，見式(4)，隨著氨氮的降解，式(4)平衡過程向左移動，鎳離子會逐漸游離出來。此外，氨氮降解后，次氯酸根會逐漸富余，多余的次氯酸根能將二價鎳離子氧化為三價，見式(6)，而三價鎳離子的沉淀pH值更低、沉淀更徹底。所以，鎳的去除會延遲于氨氮的降解，且出現明顯的加速過程。當pH值為8時，出水鎳濃度為0.08mg/L，低于《電鍍污染物排放標準》(GB21900―2008)表3中的限值。

2.1.2 反應過程中pH值的變化

實驗中發現，隨著廢水中氨氮的降解，pH值不斷下降，為了恒定反應過程的pH值，需要不斷向廢水中投加氫氧化鈉溶液。電催化氧化體系下的主要電極反應見式(7)和(8)。無隔膜電解槽內，陽極產生的氯氣會很快與氫氧根發生反應，生成次氯酸根，見式(9)。次氯酸根氧化降解氨氮是電催化氧化條件下氨氮的主要降解途徑，見式(10)。

式(7)～(10)并未顯示反應過程中pH值變化的原因，分析認為，應該與氨氮在廢水中的存在狀態有關，在本實驗的pH值條件下，大部分氨氮以銨根離子(NH+4)形式存在，因此氨氮的降解反應見式(11)，NH+4的H+在氨氮降解后會游離出來，應該是電催化氧化過程中pH值下降的主要原因。

此外，若廢水中的金屬離子在陰極發生電解還原，會降低陰極析氫反應，造成H+累積，且金屬離子的氫氧化物沉淀也會消耗廢水中的氫氧根，見式(5)和(6)，所以廢水中金屬離子的去除也會造成pH值的下降。

2.2 氯化鈉投加量的影響

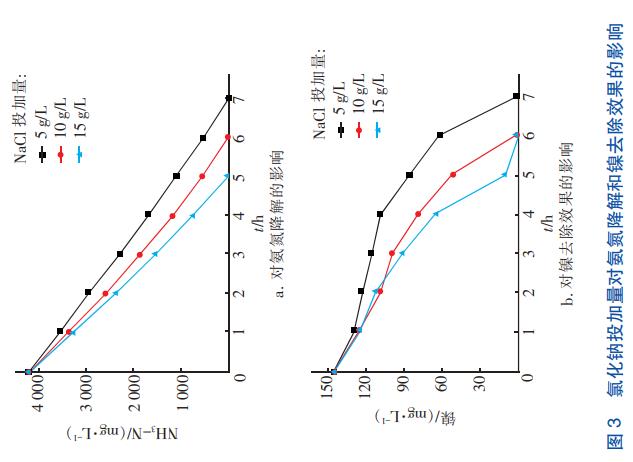

當電流密度為30mA/cm2、恒定反應過程中pH值為8時，考察氯化鈉投加量對處理效果的影響，結果如圖3所示。從圖3(a)可以看出兩個明顯的現象:一是不同氯化鈉投加量下，氨氮含量與反應時間近似成反比關系;二是隨著氯化鈉投加量的增加，氨氮的降解速度加快。這兩個現象說明，固定條件下氨氮降解的電流效率變化不大，且氯化鈉投加量的增加能夠提高電流效率，這也證實了在電催化氧化體系下氨氮主要通過間接氧化的方式降解。

如2.1節所述，鎳氨絡合體系破除和鎳離子氧化沉淀是去除鎳離子的兩個重要步驟，因此，鎳離子的去除會滯后于氨氮的降解，且當絕大部分氨氮降解后，鎳離子的去除會有一個加速過程，故氯化鈉投加量越大，氨氮降解越快，從而鎳離子的去除速度越快，見圖3(b)。

2.3 電流密度的影響

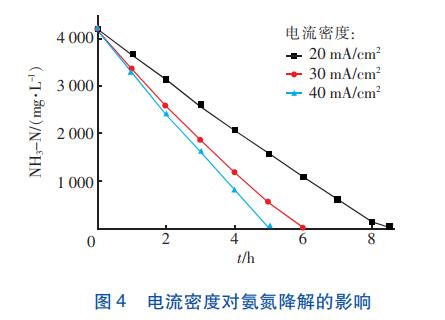

當氯化鈉投加量為10g/L、恒定反應過程中pH值為8時，考察電流密度對處理效果的影響，結果見圖4?？梢钥闯?，電流密度越高，氨氮的降解速度越快。在電流密度為40mA/cm2的條件下，5h即可使出水氨氮濃度降為1.04mg/L;而當電流密度為20mA/cm2時，需反應8.5h才能使出水氨氮濃度降至1.02mg/L。

經計算，當電流密度為20、30、40mA/cm2時，相應的電流效率分別為70.60%、66.68%、50.00%?？梢姡娏髅芏仍叫?，電流效率越高，這與相關文獻報道一致。當電流密度為40mA/cm2時，反應過程中可以明顯觀察到廢水的溫度急劇升高，說明有一部分電能消耗在加熱廢水方面，但是電流密度太小會延長反應時間，對于極板面積一定的設備，電流密度低則會降低設備的處理能力。所以，實際操作中要綜合分析能耗和處理能力，以確定合適的電流密度，本實驗確定的最適電流密度為30mA/cm2。

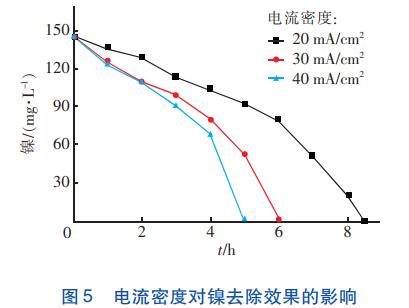

鎳的去除過程與前面實驗觀察到的現象基本一致，故在此不再贅述，具體濃度隨時間的變化如圖5所示。

2.4 能耗分析

在初始氨氮濃度為4201.04mg/L、反應時間為6h、操作電壓為4.5V、恒定pH值為8、氯化鈉投加量為10g/L、電流密度為30mA/cm2條件下，出水氨氮濃度為1.34mg/L，電流效率為66.68%，降解1kg氨氮的能耗為38.74kW?h。

3、結論

采用電催化氧化法處理化學鍍鎳高氨氮廢水，其最優pH值為8，反應過程中pH值下降的主要原因是氨氮降解和鎳離子去除;氯化鈉投加量越大，氨氮降解速度越快;過高的電流密度會造成電流效率下降、能耗升高;鎳的去除滯后于氨氮的降解。在最優實驗條件下進行反應后，出水氨氮≤8mg/L、鎳≤0.1mg/L，可以穩定達到《電鍍污染物排放標準》(GB21900―2008)表3的要求，并提出了實際操作中降低能耗的可行方法，本實驗中降解1kg氨氮的能耗為38.74kW?h。（來源：廣東海瑞環保科技有限公司）
