技術領域

[0001] 本實用新型涉及環保領域，尤其涉及隔油器。

背景技術

[0002] 由于餐飲污水中含有污油，污油在市政管網中凝固附在管道內壁，時間長了凝固的油脂越來越厚，使得排污管道的流通面積減小，影響市政管網的排水能力。因此餐飲含油污水在排放之前必須要進行油、水分離并且排放的污水含油量符合國家的排放標準，目前隔油器已經成為餐飲企業、賓館、酒店等行業的必備設備。

[0003] 附圖1示為隔油器的總裝軸測圖，含油污水從進水管101進入殘渣提除裝置102，殘渣提除裝置102將含油污水中的殘渣提除后含油污水經入水管103進入隔油器池107中，殘渣提除裝置102提出的殘渣經管104進入殘渣桶105，由于油比水輕，含油污水在隔油器池107中靜態停止一定的時間后，油就會上浮到隔油器頂部的積油池112內，經油、水分離后的水通過管111進入提升站110，提升站110內安裝有水泵，水泵將進入提升站110內的水通過出水管109抽排到市政管網中，污油經出油管道108排到油桶106中。

[0004] 本實用新型涉及隔油器積油池。

[0005] 如圖2示是隔油器積油池剖視圖，浮到隔油器頂部積油池107內的油成份復雜，還含有動物油脂以及其他殘渣，浮到隔油器頂部積油池107內的油很容易凝固，很難通過出油管道108排到油桶106中，所以通常會在積油池內設置一加熱管206，油加熱溶化變成液態后由攪拌裝置201攪拌，進一步將其他的凝固物攪碎變小，這樣就能通過出油管道108排到油桶106中，積油池中設置一透視鏡206，以便操作者能觀察積油池內的油量和水位。

[0006] 現有的隔油器積油池內設置有加熱管，但沒有設置隔熱裝置，致使加熱管的加熱效果不理想，浪費能源，操作人員也很容易觸碰到溫度相對較高的積油池外表面，給人一種不安全的印象。

發明內容

[0007] 本實用新型包括包括積油池、泡沫隔熱板、外套板；所述的積油池焊接在隔油器頂部、外套板與積油池焊接連接、泡沫隔熱板設置在積油池與外套板之間。泡沫隔熱板能有效地減少熱量的散失，外套板可保護泡沫隔熱板并能改善整個隔油器的外觀效果，操作人員不會觸碰到溫度相對較高的積油池外表面。

附圖說明

[0008] 圖1是隔油器的總裝配示意圖。

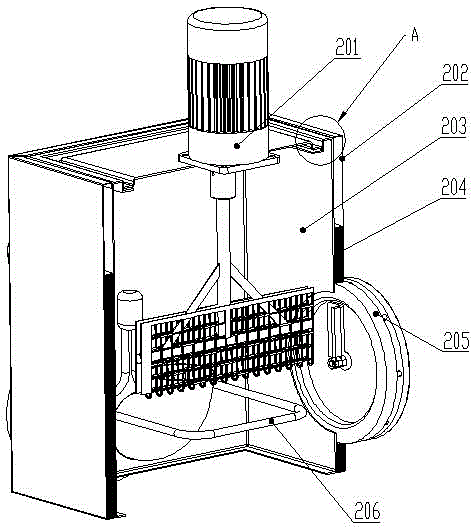

[0009] 圖2是隔油器積油池剖視圖。

[0010] 圖3是本實用新型的隔油器積油池隔熱裝置爆炸圖。

[0011] 圖4是圖2的局部A放大圖。

具體實施方式

[0012] 圖3示是本實用新型的隔油器積油池隔熱裝置爆炸圖，積油池203前、后、左、右四個面，每個面均有泡沫隔熱板204、外套板202，安裝后如圖2示，泡沫隔熱板204位于積油池203與外套板202之間。這樣泡沫隔熱板204起到隔熱效果，外套板202起到保護泡沫隔熱板并能改善整個隔油器的外觀效果，外套板202溫度不高，操作人員接觸外套板202也不會產生不適感。

[0013] 圖4是圖2的局部A放大圖，圖中可看到積油池203與外套板202沿B區域焊接連接，使外套板202與積油池203形成固定連接。
